表示窓内表示

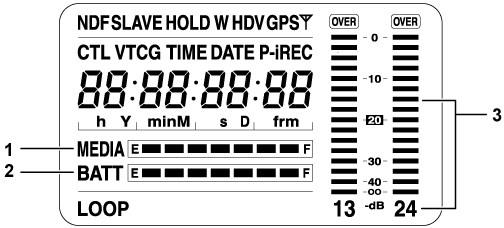

window_parts_battery
  1. メディア残量表示バー

    P2カード残量を7個のセグメントで表示します。

    1個のセグメントが示すP2カード残量時間は、メインメニュー→[I/F SETUP]→[BATTERY/P2CARD]→[CARD REMAIN/Seg]で3分または5分に設定します。設定された時間ごとに、セグメントが1個ずつ消えていきます。

  2. バッテリー残量表示バー

    デジタル表示(%表示)のバッテリーを使用した場合、バッテリー残量が70%以上のときに[F]の位置までセグメントが7個点灯します。

    バッテリー残量が70%未満より10%減るごとに、セグメントが1個ずつ消えます。メインメニュー→[I/F SETUP]→[BATTERY/P2CARD]→[BATT REMAIN FULL]で[100%]に設定すると、100%でセグメントを7個点灯する設定にすることもできます。

  3. 音声チャンネルレベルメーター

    音声チャンネル切り替えスイッチを〈CH1/2〉にすると、音声チャンネル表示数字1と2が表示され、CH1とCH2の音声レベルが表示されます。〈CH3/4〉に設定すると、音声チャンネル表示数3と4が表示され、CH3とCH4の音声レベルが表示されます。

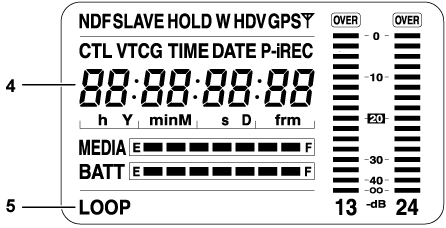

window_parts_memory_1
  1. エラーコード表示(エラーコード

  2. 情報表示

    [LOOP]

    ループレックモード時は点灯し、記録待機中は点滅します。(ループレック

    window_parts_memory_2
  3. タイムコードに関する表示

    [NDF]

    タイムコードがノンドロップフレーム時に表示します。

    [DF]

    タイムコードがドロップフレーム時に表示します。

    [SLAVE]

    タイムコードの外部ロック時に表示します。

    [HOLD]

    タイムコードジェネレーター/リーダー値をホールドした時に表示します。

    [CTL]

    〈DISPLAY〉スイッチで〈CTL〉が選択され、CTLカウント値が表示されているときに点灯します。

    [TCG]

    〈DISPLAY〉スイッチで〈TC〉(または〈UB〉)が選択され、TC(またはUB)ジェネレーター値が表示されているときに点灯します。

    [TC]

    〈DISPLAY〉スイッチで〈TC〉(または〈UB〉)が選択され、TC(またはUB)リーダー値が表示されているときに点灯します。

    [VTCG]

    〈DISPLAY〉スイッチで〈UB〉が選択され、VIUBジェネレーター値が表示されているときに点灯します。

    [VTC]

    〈DISPLAY〉スイッチで〈UB〉が選択され、VIUBリーダー値が表示されているときに点灯します。

    [TIME]

    〈DISPLAY〉スイッチで〈UB〉が選択され、リアルタイムの時分秒値が表示されているときに点灯します。

    [DATE]

    〈DISPLAY〉スイッチで〈UB〉が選択され、リアルタイムの年月日値が表示されているときに点灯します。

    無表示(タイムゾーン)

    〈DISPLAY〉スイッチで〈UB〉が選択され、リアルタイムのタイムゾーン時分値が表示されているとき、[VTCG]、[TIME]、[DATE]は消灯します。

    タイムカウンター表示

    タイムコード、ユーザーズビット、CTL、リアルタイムを表示します。

  4. モード表示

    [W]

    SDモード(480/59.94i、576/50i)で動作中、16:9モード時に点灯します。

    [HD]

    HDモードで動作中に点灯します。

    [DV]

    記録/再生フォーマットがDVのときに点灯します。

    [GPS]

    本機に内蔵されたGPSが動作中に点灯します。GPS通信中は、imageicon_GPSが点灯します。

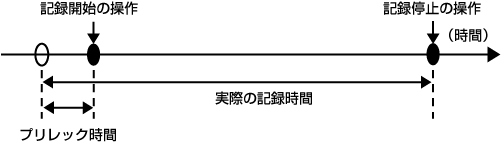

    [P-REC]

    メインメニュー→[REC/PB]→[REC FUNCTION]→[PRE REC]で[ON]に設定されているときに点灯します。タリーランプが消灯後、記録を継続している場合は、[P-REC]が点滅します。

    [iREC]

    インターバル記録中は点灯し、記録待機中は点滅します。

    [i]

    インターバル記録が設定されているときに点滅します。
