背面パネル

JAY-15S-1A3F(LF)(SN) （日本圧着端子製造機製）

ピン番号	機能	仕様	備考

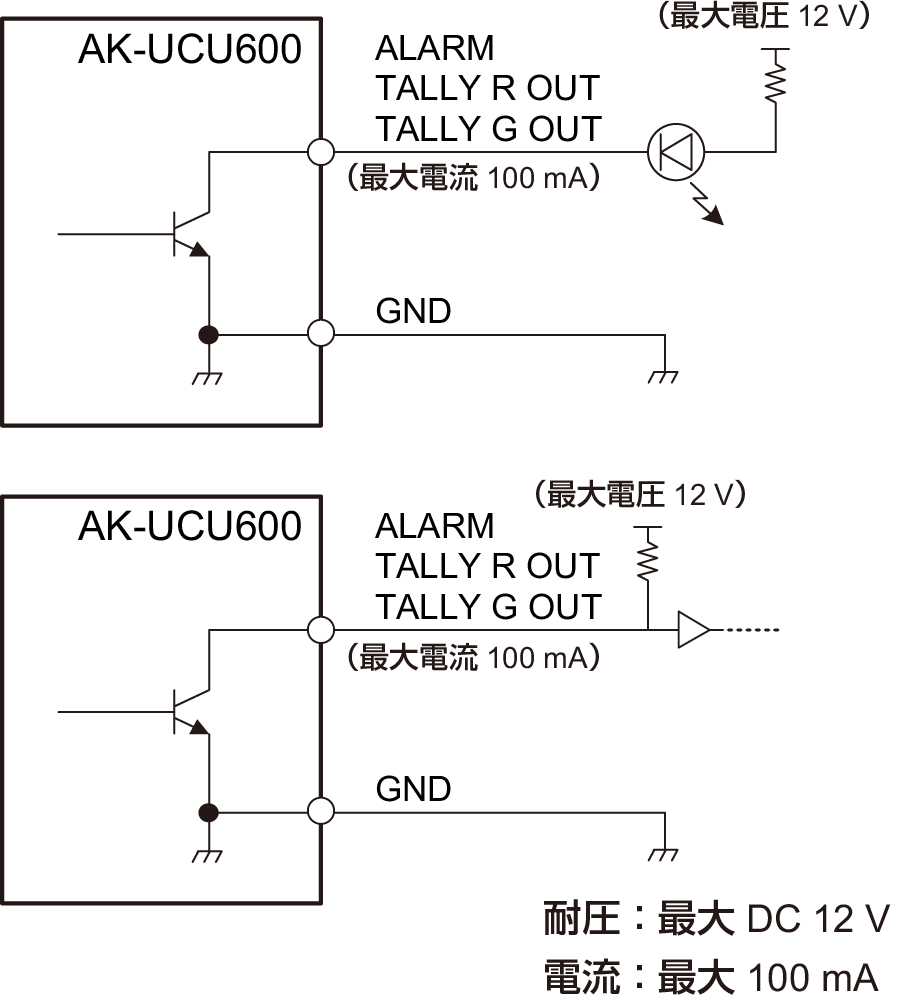

1	TALLY YL OUT	オープンコレクター出力	「タリー、アラーム出力接続例」
2	P6	備考欄参照	[MAINTENANCE]メニューの[AUX] > [FUNCTION]の設定が[WFM_TYPE-A+SD_ASPECT]、[WFM_TYPE-B+SD_ASPECT]の場合：波形モニターのプリセット設定ビット出力として動作オープンコレクター出力 [MAINTENANCE]メニューの[AUX] > [FUNCTION]の設定が[AUDIO GAIN+SD_ASPECT]の場合：カメラマイクゲインの設定ビット入力として動作フォトカプラ入力
3	P5
4	P4
5	P3
6	P2
7	P1
8	GND	グランド

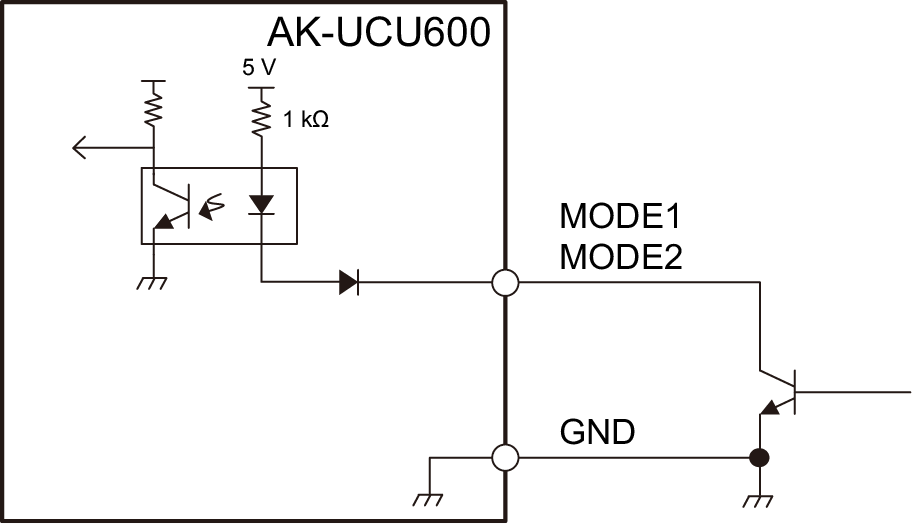

9	MODE2	フォトカプラ入力	「ダウンコンバートモードの設定」「モード入力接続例」
10	MODE1	フォトカプラ入力	「ダウンコンバートモードの設定」「モード入力接続例」
11	GND	グランド
12	ALARM	オープンコレクター出力	「タリー、アラーム出力接続例」
13	TALLY R OUT	オープンコレクター出力	「タリー、アラーム出力接続例」
14	TALLY G OUT	オープンコレクター出力	「タリー、アラーム出力接続例」
15	GND	グランド

ショート：8番ピン（GND）とショート

ショート：8番ピン（GND）とショート

外部機器からカメラのMICゲインを制御することができます。

カメラのMICゲイン設定		トータルゲイン	P3	P4	P5
MIC GAIN	AMP	トータルゲイン	P3	P4	P5
60	0	60 dB	オープン	オープン	オープン
40	10	50 dB	ショート	オープン	オープン
40	0	40 dB	オープン	ショート	オープン
20	10	30 dB	ショート	ショート	オープン
20	0	20 dB	オープン	オープン	ショート

ショート：8番ピン（GND）とショート

JEY-9S-1A3F(LF)(SN) （日本圧着端子製造機製）

ピン番号	機能	信号の流れ	備考
1	TRUNK1_TX（C）	CAM → CCU	RS-422 / RS-232C メニューにて選択 RS-232C接続の場合は（C）側に接続してください。（H）側はオープンです。
2	TRUNK1_TX（H）	CAM → CCU
3	TRUNK1_RX（H）	CCU → CAM
4	TRUNK1_RX（C）	CCU → CAM
5	GND
6	TRUNK2_TX（C）	CAM → CCU
7	TRUNK2_TX（H）	CAM → CCU
8	TRUNK2_RX（H）	CCU → CAM
9	TRUNK2_RX（C）	CCU → CAM

JBY-25S-1A3F(LF)(SN)（日本圧着端子製造製）

ピン番号	機能	信号の流れ	備考
1	INCOM ENG OUT (H)	CCU→SYSTEM	0 dBm、600 Ω (4 W) / 1 V [p-p]、200 Ω (RTS) 4 W / RTS / CLRCOM メニューにて選択
2	INCOM ENG OUT (C)	CCU→SYSTEM
3	INCOM ENG (GND)
4	INCOM ENG IN (H)	SYSTEM→CCU
5	INCOM ENG IN (C)	SYSTEM→CCU
6	PGM IN (H)	SYSTEM→CCU	0 dBm/-20 dBm、600 Ω メニューにて選択
7	PGM IN (C)	SYSTEM→CCU
8	PGM IN (GND)
9	GND
10	NC

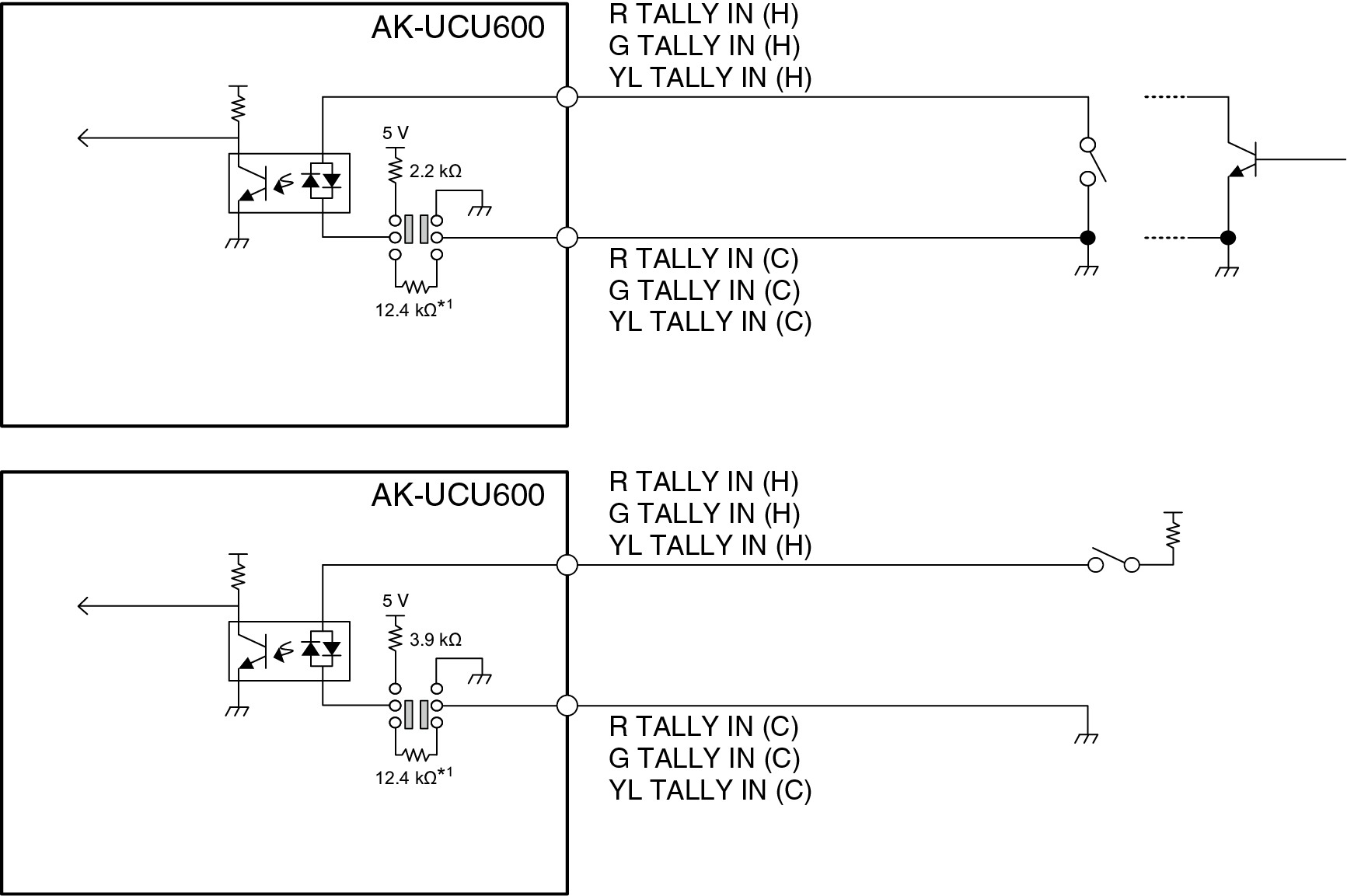

11	R TALLY IN (H)	SYSTEM→CCU	ON：ショート/TTL(H)/24 V 「タリー入力接続例」 OFF：オープン/TTL(L)/0 V
12	R TALLY IN (C)	SYSTEM→CCU
13	GND
14	INCOM PROD OUT (H)	CCU→SYSTEM	0 dBm、600 Ω (4 W) / 1 V [p-p]、200 Ω (RTS) 4 W / RTS / CLRCOM メニューにて選択
15	INCOM PROD OUT (C)	CCU→SYSTEM
16	INCOM PROD (GND)
17	INCOM PROD IN (H)	SYSTEM→CCU
18	INCOM PROD IN (C)	SYSTEM→CCU
19	PGM2 IN (H)	SYSTEM→CCU	0 dBm/-20 dBm、600 Ω メニューにて選択
20	PGM2 IN (C)	SYSTEM→CCU
21	PGM2 IN (GND)
22	YL TALLY IN (H)	SYSTEM→CCU	ON：ショート/TTL(H)/24 V 「タリー入力接続例」 OFF：オープン/TTL(L)/0 V
23	YL TALLY IN (C)	SYSTEM→CCU
24	G TALLY IN (H)	SYSTEM→CCU
25	G TALLY IN (C)	SYSTEM→CCU

等価回路

HR10G-10R-10SC (71)（ヒロセ電機製）

HR10A-10P-10P (73)

HR10G-10R-10SC (71)（ヒロセ電機製）

HR10A-10P-10P (73)

HA16PRM-3SG (71)（ヒロセ電機製）

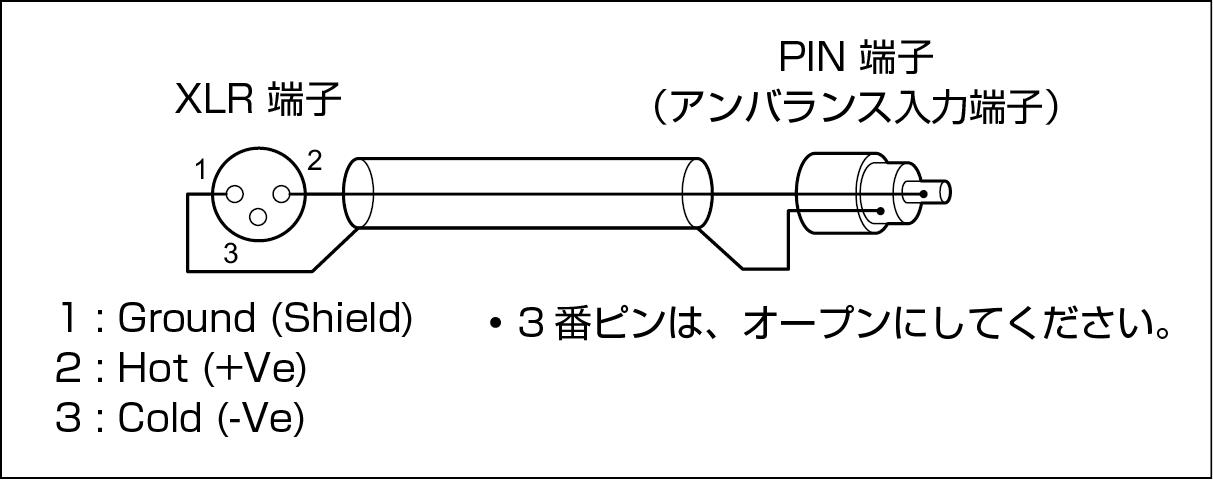

ピン番号	機能	信号の流れ	備考
1	SHIELD		0 dBm、600 Ω
2	HOT	CCU→SYSTEM
3	COLD	CCU→SYSTEM

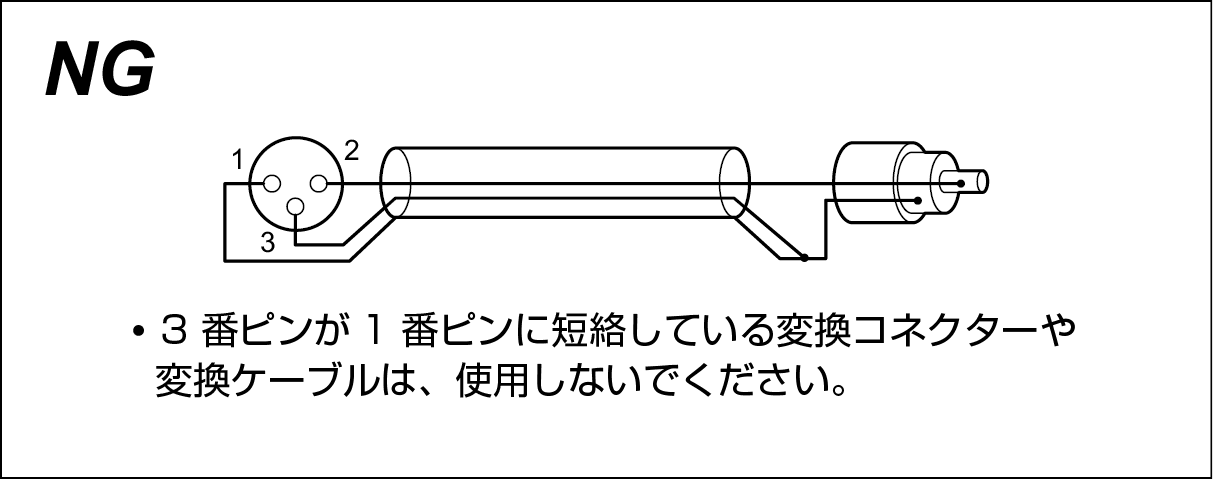

これらの変換コネクターや変換ケーブルを使用すると、故障の原因になります。

AK-UCU600： OPS2404-PR （多治見無線電機製）

AK-UCU600S： FXW.3K.93C.TLM (LEMO)
