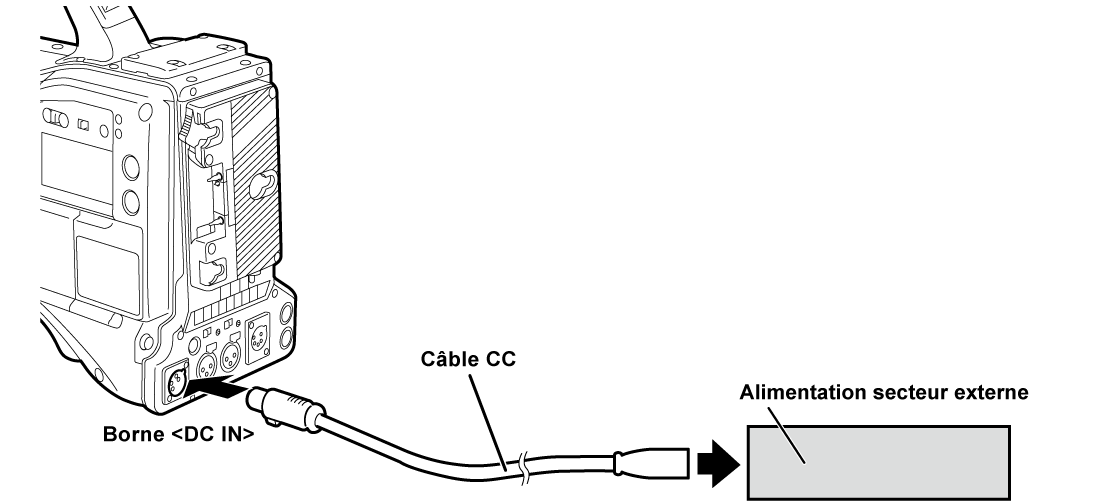

Utilisation de l’alimentation secteur externe

Connectez après vous être assuré que le voltage de sortie de l’alimentation secteur externe est compatible avec le voltage évalué de la caméra.

Sélectionnez un ampérage de sortie pour l’alimentation secteur externe avec une marge supérieure à l’ampérage total des appareils connectés.

L’ampérage total des appareils connectés peut être calculé avec la formule suivante.

Consommation électrique totale ÷ Tension

Lorsque la caméra est mise sous tension, un courant entrant est généré. Une alimentation électrique insuffisante lors de la mise sous tension de l’appareil peut causer un dysfonctionnement. Nous vous conseillons d’utiliser une alimentation secteur externe qui peut assurer le double de la capacité de la consommation électrique totale de la caméra et des appareils connectés qui sont allumés par enclenchement lorsque la caméra est sous tension (ex. objectifs, récepteurs de microphones sans fil). Pour le câble CC, utilisez un fil à deux noyaux de blindage d’AWG18 (zone de section transversale nominale du conducteur : 0,824 mm²) ou plus épais.

1

GND

2

NC

3

NC

4

+12 V

Panasonic N° de pièce : K1AA104H0038

N° de pièce fabricant : HA16RX-4P (SW1) (76) (Hirose Electric Co.)
