Détails des signaux de connecteurs

1

GND

2

NC

3

NC

4

+12 V

Panasonic N° de pièce : K1AA104H0038

N° de pièce fabricant : HA16RX-4P (SW1) (76) (Hirose Electric Co.)

1

GND

2

L CH IN(H)

3

L CH IN(C)

4

R CH IN(H)

5

R CH IN(C)

Panasonic N° de pièce : K1AB105B0002

N° de pièce fabricant : NC5FBH (NEUTRIK)

1

GND

2

AUDIO IN (H)

3

AUDIO IN (C)

Panasonic N° de pièce : K1AY103A0001

N° de pièce fabricant : HA16PRM-3SG (72) (Hirose Electric Co.)

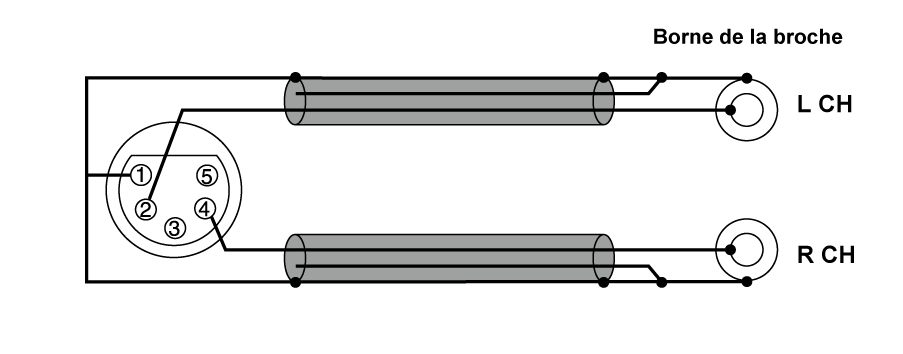

1

GND

2

L CH OUT(H)

3

L CH OUT(C)

4

R CH OUT(H)

5

R CH OUT(C)

Panasonic N° de pièce : K1AA105H0016

N° de pièce fabricant : HA16RD-5P(76) (Hirose Electric Co.)

1

GND

2

NC

3

NC

4

+12 V OUT CC (11 V – 17 V) (max. 1,5 A)

Panasonic N° de pièce : K1AY104J0001

N° de pièce fabricant : HR10A-7R-4SC (73) (Hirose Electric Co.)

N° de pièce fabricant du connecteur de câble : HR10A-7P-4(73) (Hirose Electric Co.)

1

UNREG-12V

Alimentation électrique 12 V CC

2

UNREG-12V

Alimentation électrique 12 V CC

3

A9.0V

Alimentation électrique 9 V CC (inutilisée)

4

VF-P_B-GND

GND du signal P_B du viseur

5

VF-P_R-GND

GND du signal P_R du viseur

6

VF-Y

Sortie de signal Y du viseur

7

VF-Y-GND

GND du signal Y du viseur

8

VF-CLK

Signal d’impulsion de l’horloge des données en série

9

VF-WR

Signal d’impulsion pour le chargement de données de conversion en série/en parallèle

10

VF-DATA

Signal de données en série pour la conversion en série/en parallèle

11

UNREG-GND

GND

12

ZEBRA-SW

Signal zébré ON/OFF

13

PEAKING

Contrôle de pic (inutilisé)

14

SPARE

Supplémentaire (inutilisé)

15

VF-P_R

Sortie de signal P_R du viseur

16

VF-P_B

Sortie de signal P_B du viseur

17

MARKER-SW

Marche/arrêt des repères (inutilisé)

18

FRONT-VR

RéglageF.AUDIO LEVEL (inutilisé)

19

VR-GND

F.AUDIO LEVEL GND (inutilisé)

20

UNREG-GND

GND

Panasonic N° de pièce : K1AB120H0001

N° de pièce fabricant : HR12-14RA-20SC (Hirose Electric Co.)

1

RET-SW

2

REC-START/STOP

3

GND

4

IRIS-AUTO

5

IRIS-CONT

6

UNREG +12 V (max. 1,5  A)

7

IRIS-POSI

8

IRIS-G-MAX

9

EXT-POSI

10

ZOOM-POSI

11

FOCUS-POSI

12

SPARE

Panasonic N° de pièce : K1AY112JA001

N° de pièce fabricant : HR10A-10R-12SC (71) (Hirose Electric Co.)

1

CH-1 SHIELD

GND

2

CH-1 HOT

Entrée audio depuis le récepteur du microphone sans fil :

CH1 HOT

3

CH-1 COLD

Entrée audio depuis le récepteur du microphone sans fil :

CH1 COLD

4

GND

GND

5

UNREG +12 V

Alimentation du récepteur du microphone sans fil

6

RX ON

Puissance à distance pour le récepteur du microphone sans fil

7

RF WARN

Entrée d’avertissement RF depuis le récepteur du microphone sans fil

8

RM5

Inutilisé

9

RM4

Inutilisé

10

SPARE 1

Inutilisé

11

SPARE 2

Inutilisé

12

EXT CLK

Inutilisé

13

CLK SHIELD

Inutilisé

14

CH-2 SHIELD

GND

15

CH-2 HOT

Entrée audio depuis le récepteur du microphone sans fil :

CH2 HOT

16

CH-2 COLD

Entrée audio depuis le récepteur du microphone sans fil :

CH2 COLD

17

+5,6 V

Alimentation du récepteur du microphone sans fil

18

VIDEO OUT

Inutilisé

19

VIDEO RET

Inutilisé

20

VIDEO EN

Inutilisé

21

RM 1 (RM CLK)

Inutilisé

22

RM 2 (RM DATA)

Inutilisé

23

RM 3 (RM WR)

Inutilisé

24

RM+5 V

Inutilisé

25

RM GND

Inutilisé

Panasonic N° de pièce : K1GB25A00010

N° de pièce fabricant : HDBB-25S (05) (Hirose Electric Co.)

1

12 V UNREG

Alimentation de l’éclairage, etc. (fournie par la batterie)

2

GND

GND

Panasonic N° de pièce : VJS4444
