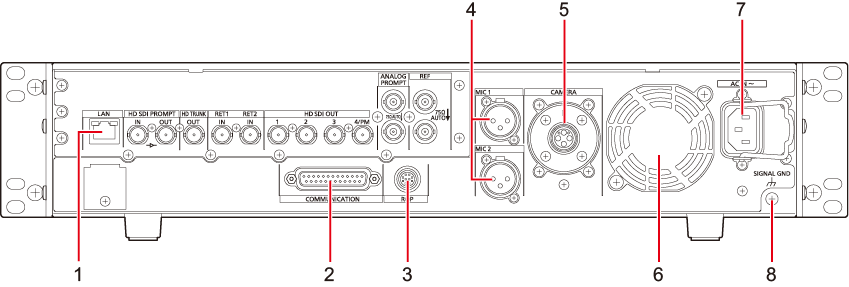

ROP（AK-HRP250 / AK-HRP1000 / AK-HRP1005 / AK-HRP1010）とIP接続するLAN コネクター（RJ45）です。

スイッチングハブを使用して10BASE-T/100BASE-TXのストレートケーブルで接続します。Web設定をする際には、この端子にパーソナルコンピューターを接続します。

• LANケーブルはカテゴリ5e以上のSTP(Shielded Twisted Pair)をご使用ください。

インターカム信号とタリー信号を外部システムと接続するコネクターです。

ROP（別売品）を接続するコネクターです。

カメラのマイク1、2のアナログ信号出力コネクターです。

マイクレベルは、0 dBm/600 Ωです。

光ファイバーマルチケーブル（別売品）を接続するコネクターです。

本機用の冷却ファンです。

AC電源入力用インレットです。

付属の電源コードを接続し、3極のコンセントを使用して確実にアースを接続してください。

システムのグランドに接続してください。
