在机架中安装本装置

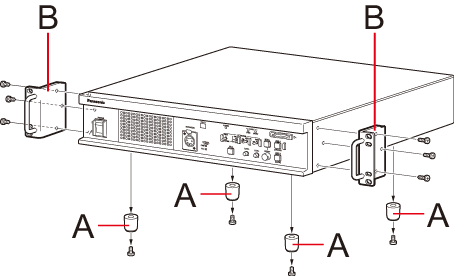

安装机架式适配器

  1. 拆除固定到本装置的设置支架(A)。

    使用十字螺丝刀将其拆除。

  2. 安装随附的机架式适配器(B)。
    • 不提供安装螺丝。使用借助十字螺丝刀从装置上取下的安装螺丝。

      使用110 N·m或更大的扭矩，拧紧机架式适配器的安装螺丝。

      1. 设置支架
      2. 机架式适配器

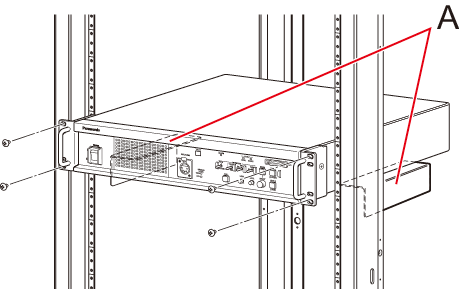

在机架中安装本装置

  • 使用符合EIA或JIS标准或等效标准的标准19型机架（深度:600 mm或更深）安全安装本装置。
  • 使用适合机架的螺丝将本装置安全固定在机架上的适当位置。
  • 请确保附加支撑导杆以支撑（A）本装置后部。

    （提供适合机架的支撑导杆。）

    1. 支撑导杆

安装位置

如果使用EIA标准机架

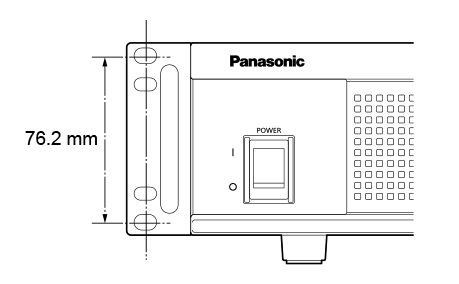

如果使用JIS标准机架

注意

  • 安装本装置时，请勿堵塞通风孔。
