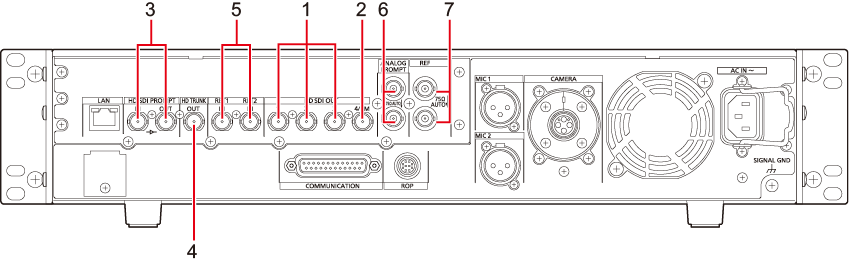

后部面板1

1

［HD SDI OUT］ 接口［1］ 至 ［3］

这些接口（BNC）用于输出3G/1.5G-SDI信号。

可以从CCU菜单选择输出信号。

  • 连接5C-FB线缆或更好的线缆。

2

［HD SDI OUT］接口［4/PM］

这些接口（BNC）用于输出1.5G-SDI信号

该输出专用于图像监视器。

  • 连接5C-FB线缆或更好的线缆。

3

［HD SDI PROMPT IN］ 和 ［HD SDI PROMPT OUT］ 接口

这些接口(BNC)可用于输入3G/1.5G-SDI提示器信号。

从［HD SDI PROMPT OUT］接口输出主动直通信号。

  • 可以输入1080/59.94p/50p/59.94i/50i视频格式。
  • 连接5C-FB线缆或更好的线缆。

4

［HD TRUNK OUT］ 接口

用于输出输入到摄像机的3G/1.5G HD SDI TRUNK信号。

5

［RET1 IN］ 至 ［RET2 IN］接口

这些接口（BNC）用于输入SDI信号，以HDTV格式返回图像。

可自动识别3G和1.5G。

  • 连接5C-FB线缆或更好的线缆。

6

［ANALOG PROMPT IN］ 和 ［ANALOG PROMPT2 OUT］ 接口

这些接口(BNC)可用于输入提示器的SD模拟复合信号。

当电缆未连接到ANALOG PROMPT OUT 接口时，它会自动形成75 Ω 端接。 将电缆连接到此接口可形成75 Ω 端接。

7

［REF］ 接口

这些接口(BNC)可用于输入基准信号。

可输出黑场(BB)信号和三电平同步信号，并可自动识别信号输入的类型。*1

如果环通输出接口(B) 未连接任何电缆，则环通输出接口会自动端接75 Ω 电 阻。

将电缆连接至环通输出接口时可解除端接75 Ω电阻。

将电缆连接到环通输出接口(B)时，请务必将电缆另一端连接到一个接口。

  1. 基准信号输入接口
  2. 环通输出

    *1：当［CCU MODE］为［1080/23.98psF］时，请输入1080/23.98psF (47.95 Hz)三电平同步信号。

    有关每种格式的受支持同步信号的详情，请参阅“前部面板［G/L ON］指示灯规格”。

“G/L 规格”
