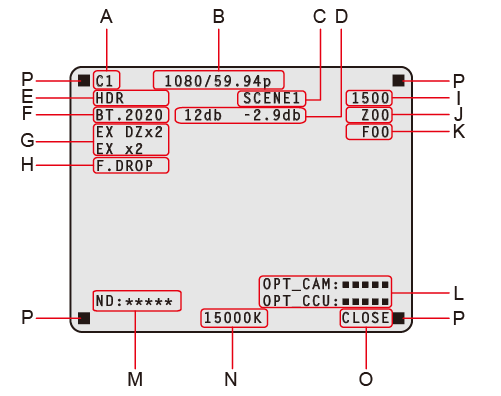

在IRIS显示画面中，按下ROP的［CHARA］按钮可以显示“状态显示画面”。
但是，当“IRIS LEVEL”设置为“OFF”时，如果图像监视器上没有显示信息，则按下ROP的［CHARA］按钮时会首先出现此画面。
出现“状态显示画面”时，再次按下ROP的［CHARA］按钮可以显示状态画面。
重复按下［CHARA］按钮可以按照顺序1/7 → 2/7 → 3/7 → 4/7 → 5/7 → 6/7 → 7/7 → 1/7 …切换状态画面显示。
- 摄像机编号
- 系统格式
- 场景文件编号
当SCENE FILE设置为OFF时不显示。
- 增益值
- HDR信息
- COLORIMETRY信息
- 扩展镜信息
- F.DROP信息
- 快门值
- 变焦位置
- 聚焦位置
- 光信号接收状态
- ND滤镜值
- 色温
- IRIS值
- TALLY INFO
- 设置可通过选择CCU菜单上的［MAINTENANCE］打开的［PM VIEW SETTING］画面上要显示的每个项目。
- 摄像机格式表示摄像机的信号输出的格式。
- 在状态显示画面中按下ROP的［CHARA］按钮将会显示“状态画面”。
- TALLY INFO (L)
- 在上方行的两个分段中显示R tally，并在下方行的两个分段中显示R或G tally。
- 当所有R和G tally信号为ON时，上方行为红色，而下方行的左分段为绿色。
- 当R和G标记信号为ON时，上行为红色，下行为绿色。

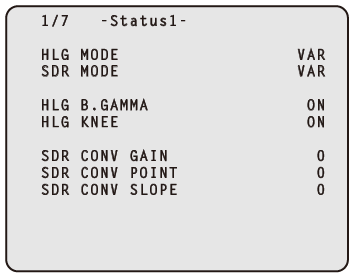

项目 |
显示范围 |
备注 |
HLG MODE |
FIX VAR |
此处显示HLG模式。 |
SDR MODE |
FIX VAR |
此处显示SDR模式。 |
HLG B.GAMMA |
OFF ON |
此处显示启用HLG时的黑伽马的状态。 |
HLG KNEE |
OFF ON |
此处显示启用HLG时的拐点的状态。 |
SDR CONV GAIN |
–12 –11 –10 –9 –8 –7 –6 –5 0 |
此处显示当HDR视频转换为SDR视频时的增益值。 |
SDR CONV POINT |
0 至 100 |
此处显示开始压缩SDR视频的视频电平。 |
SDR CONV SLOPE |
0 至 127 |
此处显示压缩视频信号的斜率。 |

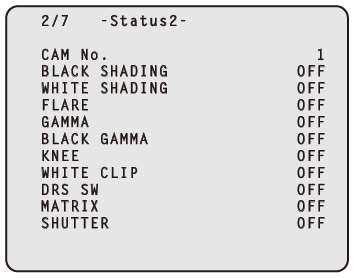

项目 |
显示范围 |
备注 |
CAM No. |
1 至 99 |
此处显示摄像机编号。 |
BLACK SHADING |
OFF ON |
此处显示黑色阴影的状态。 |
WHITE SHADING |
OFF ON |
此处显示白斑的状态。 |
FLARE |
OFF ON |
此处显示FLARE的状态。 |
GAMMA |
OFF ON |
此处显示伽马校正的状态。 |
BLACK GAMMA |
OFF ON |
此处显示黑伽马的状态。
|
KNEE |
OFF ON |
此处显示拐点功能的状态。
|
WHITE CLIP |
OFF ON |
此处显示白电平削波功能的状态。 |
DRS SW |
OFF ON |
此处显示DRS SW的状态。 |
MATRIX |
OFF ON |
此处显示矩阵功能的状态。
|
SHUTTER |
摄像机上的设置值 |
此处显示电子快门的速度。
|

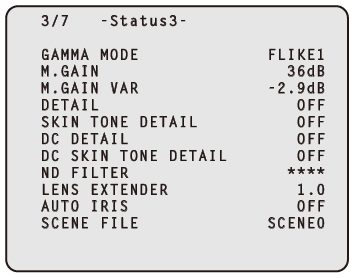

项目 |
显示范围 |
备注 |
GAMMA MODE |
HD FILMLIKE1 FILMLIKE2 FILMLIKE3 FILM REC VIDEO REC |
此处显示所选伽马类型。 |
M.GAIN |
-6dB 至 36dB |
此处显示增益增加值。 |
M.GAIN VAR |
-2.9dB 至 +2.9dB |
此处显示增益偏移值。 |
DETAIL |
OFF ON |
此处会显示DETAIL的状态。 |
SKIN TONE DETAIL |
OFF ON |
此处会显示SKIN TONE DETAIL的状态。 |
DC DETAIL |
OFF ON |
此处会显示DC DETAIL的状态。
|
DC SKIN TONE DETAIL |
OFF ON |
此处会显示DC SKIN TONE DETAIL的状态。
|
ND FILTER |
**** |
此处显示ND滤镜的名称。
|
LENS EXTENDER |
1.0 2.0 |
此处显示扩展镜的放大倍率。 |
AUTO IRIS |
OFF ON |
此处显示自动IRIS 功能的状态。
|
SCENE FILE |
OFF --- 1 至 8 |
此处显示所选场景文件。 |
项目 |
显示范围 |
备注 |

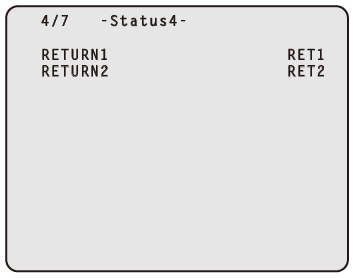

RETURN1 |
RET1 RET2 |
此处会显示返回信号的输入分配。 |
RETURN2 |

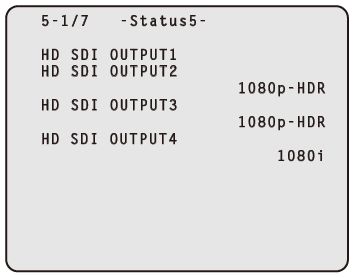

项目 |
显示范围 |
备注 |
HD SDI OUTPUT1 |
1080p/1080i/1080-29.97PsF/ |
此处会显示接口HD SDI OUTPUT1、HD SDI OUTPUT2和HD SDI OUTPUT3的输出格式。 |
HD SDI OUTPUT2 |
||
HD SDI OUTPUT3 |
||
HD SDI OUTPUT4 |
1080i/720p |
此处会显示接口HD SDI OUTPUT4的输出格式。 |

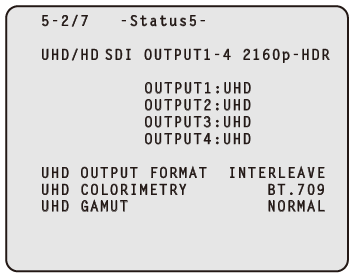

项目 |
显示范围 |
备注 |
UHD/HD SDI OUTPUT1-4 |
2160p/2160-29.97PsF/2160-29.97p/ |
此处会显示UHD/HD SDI OUT1到4的输出格式。 |
UHD/HD SDI OUTPUT1 |
1.5G/3G/6G/12G/UHD/no signal |
此处会显示UHD/HD SDI OUT1到4的输出格式。 |
UHD/HD SDI OUTPUT2 |
||
UHD/HD SDI OUTPUT3 |
||
UHD/HD SDI OUTPUT4 |
||
UHD OUTPUT FORMAT |
INTERLEAVE SQUARE |
此处会显示UHD的信号格式。 |
UHD COLORIMETRY |
BT.709 BT.2020 |
此处会显示COLORIMETRY的状态。 |
UHD GAMUT |
NORMAL WIDE_G2 |
此处会显示GAMUT的状态。 |

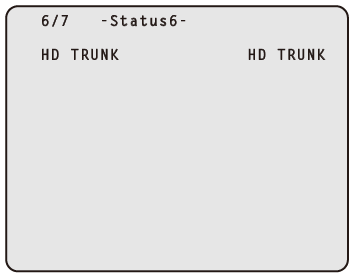

项目 |
显示范围 |
备注 |
HD TRUNK |
HD TRUNK |
此处显示要从［HD TRUNK OUT］接口输出的信号。 |

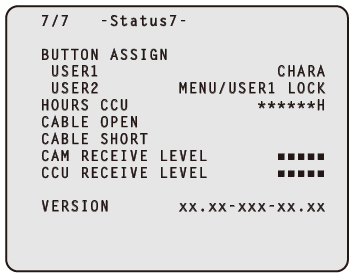

项目 |
显示范围 |
备注 |
BUTTON ASSIGN USER1 |
NONE CHARA BARS CLEAN |
此处显示分配至［USER1］按钮的功能。 |
BUTTON ASSIGN USER2 |
NONE CHARA MENU/USER1 LOCK BARS CLEAN |
此处显示分配至［USER2］按钮的功能。 |
HOURS CCU |
******H |
此处显示累计CCU操作时间。 |
CABLE OPEN |
(熄灭) |
光纤电缆没有连接时，此项目闪烁。 |
CABLE SHORT |
(熄灭) |
光纤电缆短路时，此项目闪烁。 |
CAM RECEIVE LEVEL |
■■■■■ |
摄像机接收到的光信号的电平以5级进行显示。 |
CCU RECEIVE LEVEL |
■■■■■ |
本装置接收到的光信号的电平以5级进行显示。 |
VERSION |
- - - |
此处显示本装置的软件版本。 |
