接口针脚分配表

［INTERCOM］接口

HA16PRH-5S (Hirose Electric Co., Ltd.)

针脚编号	功能	备注
1	SHIELD	碳精MIC：-1 dB 动态MIC：-5 dB 从［AUDIO］菜单、［CCU INTERCOM TALK］ → ［MIC TYPE］中的［DYN］、［ECM］和［CBN］进行选择
2	TALK
3	SHIELD
4	RECEIVE
5	NC

［COMMUNICATION］ 接口

JBY-25S-1A3F(LF)(SN) (J.S.T. Mfg. Co., Ltd.)

针脚编号	功能	信号流	备注
1	INCOM ENG OUT (H)	CCU→SYSTEM	0 dBm, 600 Ω (4 W) / 1 V ［p-p］, 200 Ω (RTS) 4 W/RTS 使用菜单进行选择
2	INCOM ENG OUT (C)	CCU→SYSTEM
3	INCOM ENG (GND)
4	INCOM ENG IN (H)	SYSTEM→CCU
5	INCOM ENG IN (C)	SYSTEM→CCU
6	PGM IN (H)	SYSTEM→CCU	0 dBm/-20 dBm, 600 Ω 使用菜单进行选择
7	PGM IN (C)	SYSTEM→CCU
8	PGM IN (GND)
9	GND
10	NC
11	R TALLY IN (H)	SYSTEM→CCU	ON： 短/TTL(H)/24 V “标记输入连接示例” OFF： 打开/TTL(L)/0 V
12	R TALLY IN (C)	SYSTEM→CCU
13	GND
14	INCOM PROD OUT (H)	CCU→SYSTEM	0 dBm, 600 Ω (4 W) / 1 V ［p-p］, 200 Ω (RTS) 4 W/RTS 使用菜单进行选择
15	INCOM PROD OUT (C)	CCU→SYSTEM
16	INCOM PROD (GND)
17	INCOM PROD IN (H)	SYSTEM→CCU
18	INCOM PROD IN (C)	SYSTEM→CCU
19	NC
20	NC
21	NC
22	NC		ON： 短/TTL(H)/24 V “标记输入连接示例” OFF： 打开/TTL(L)/0 V
23	NC
24	G TALLY IN (H)	SYSTEM→CCU
25	G TALLY IN (C)	SYSTEM→CCU

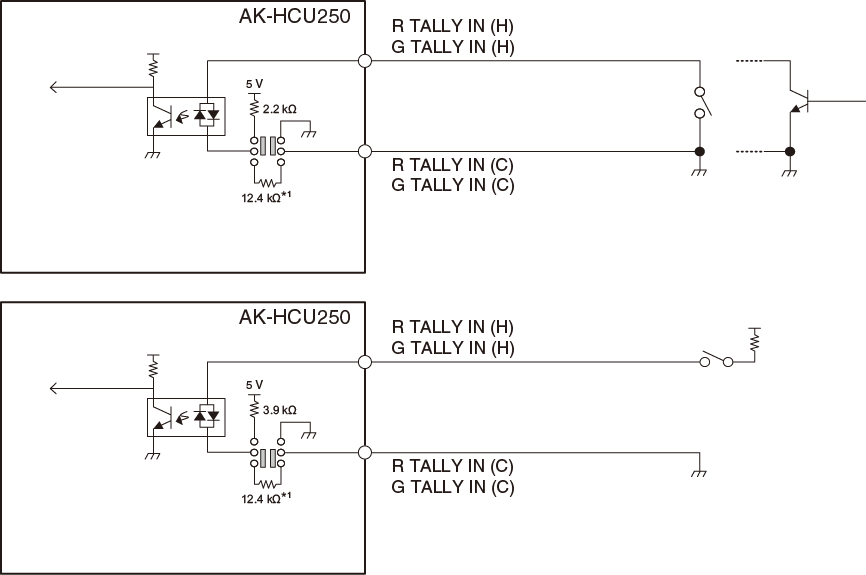

标记输入连接示例

*1：等效电路

［ROP］ 接口

HR10G-10R-10SC (71) (Hirose Electric Co., Ltd.)

针脚编号	功能	信号流
1	ROP CONT (H)	CCU→ROP
2	ROP CONT (C)	CCU→ROP
3	ROP DATA (H)	ROP→CCU
4	ROP DATA (C)	ROP→CCU
5	NC
6	NC
7	NC
8	NC
9	+16 V OUT	CCU→ROP
10	GND

• 电缆接头

  HR10A-10P-10P (73)

［MIC1］ 和 ［MIC2］ 接口

HA16RV-3PG(76) (Hirose Electric Co., Ltd.)

针脚编号	功能	信号流	备注
1	SHIELD		0 dBm，600 Ω
2	HOT	CCU→SYSTEM
3	COLD	CCU→SYSTEM

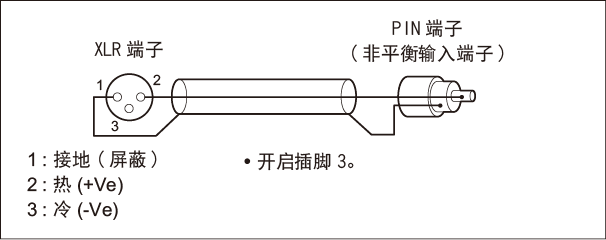

• 连接到外部设备的非平衡输入端子时，请按照下图所示进行连接。

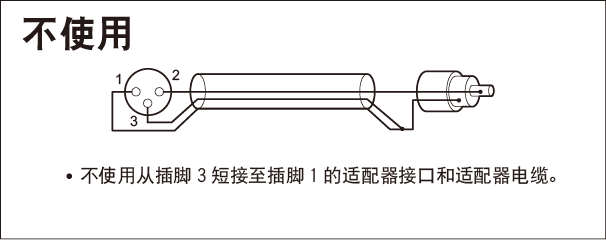

• 一些市场上有售的转换接口和转换电缆将插脚3短接至插脚1。

  使用此类转换接口或转换电缆将会引起故障。

［CAMERA］ 接口

AK-HCU250MC ：OPS2404-PR (Tajimi Electronics Co., Ltd.)

针脚编号	功能	信号流
1	光纤	CCU → CAM
2	光纤	CAM → CCU
3	DC 190 V (C)	CCU → CAM
4	DC 190 V (H)	CCU → CAM
5	控制线	CCU ←→ CAM
6	控制线	CCU ←→ CAM

AK-HCU250MS ：FXW.3K.93C.TLM (LEMO)

针脚编号	功能	信号流
1	光纤	CCU → CAM
2	光纤	CAM → CCU
3	控制线	CCU←→CAM
4	控制线	CCU←→CAM
5	DC 190 V (H)	CCU → CAM
6	DC 190 V (C)	CCU → CAM
