Pantalla HOME

Establece la configuración básica de la cámara.

osd_operation_from_home
  1. [FPS]

  2. [COLOR]

  3. [SHUTTER]

  4. [EI]

  5. [AUDIO]

  6. [WB]

[FPS]

La pantalla FPS se muestra cuando se selecciona [FPS] en la pantalla HOME, y podrá seleccionar la velocidad de fotogramas y activar/desactivar la función de grabación con velocidad de fotogramas variable.

osd_FPS

[VALUE]: se muestra la pantalla VIEW y se puede seleccionar la velocidad de fotogramas.

  • Seleccione entre los valores de ajuste de velocidad de fotogramas anteriormente registrados en [`]/[{].

  • El valor de ajuste de velocidad de fotogramas puede añadirse/eliminarse en el menú [AJUSTES CÁMARA] → [FPS] → [AÑADIR]/[ELIMINAR]. Pueden registrarse hasta 150 valores de ajuste (128 para [25.00p]/[50.00p]).

[VFR]: activa/desactiva la función de grabación con velocidad de fotogramas variable.

[COLOR]

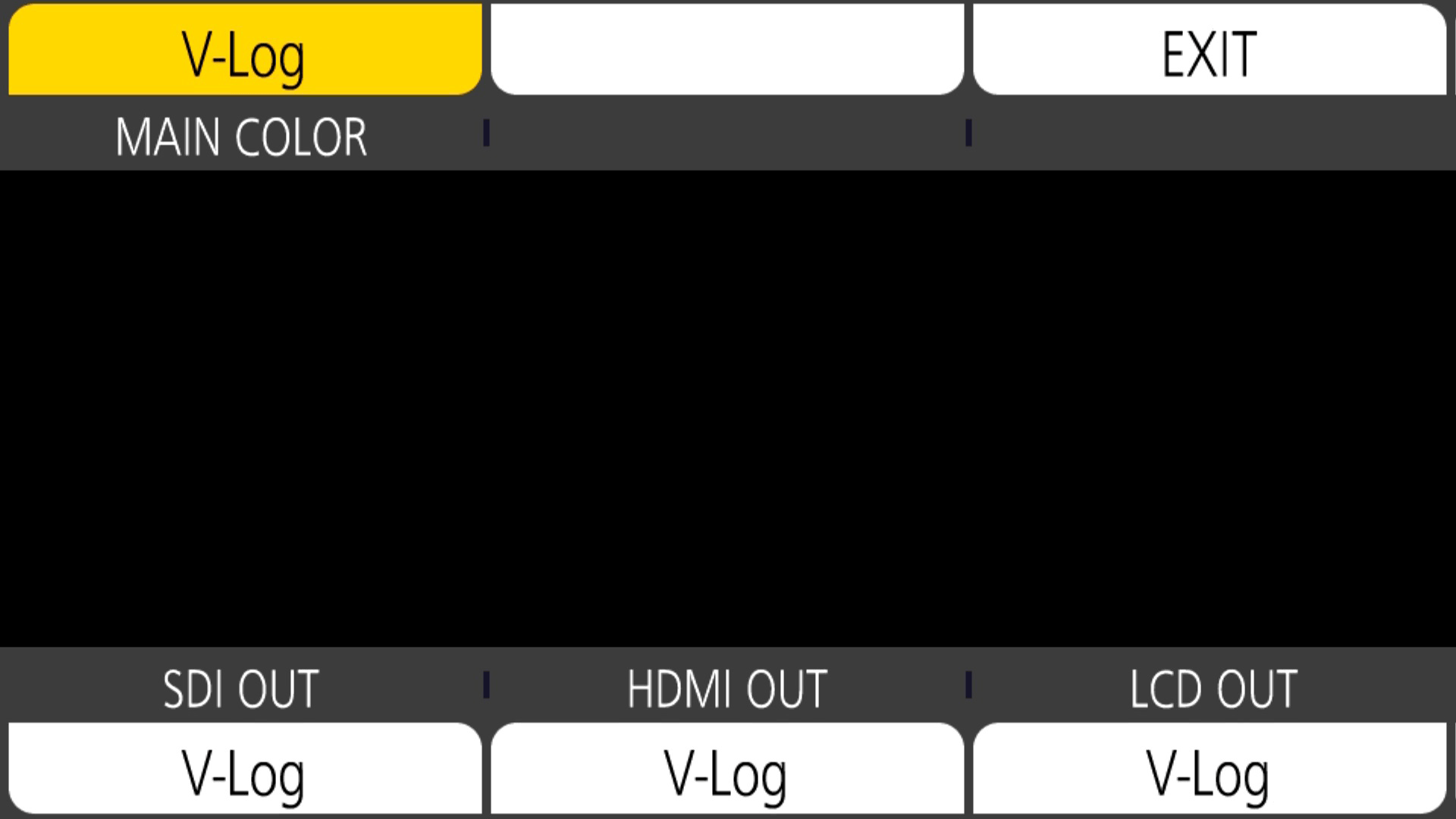

Cuando se selecciona [COLOR] en la pantalla HOME, la pantalla COLOR se muestra y se puede definir el color de la imagen (gamma y espectro).

osd_home_color

[MAIN COLOR]: establece el color del vídeo grabado en el grabador principal (todo el sistema de la cámara).

[SDI OUT]: establece la imagen emitida desde el terminal <SDI OUT>.

[HDMI OUT]: establece la imagen emitida desde el terminal <HDMI>.

[LCD OUT]: establece la imagen emitida desde el terminal <LCD>.

[SHUTTER]

La pantalla SHUTTER se muestra cuando se selecciona [SHUTTER] en la pantalla HOME, y podrá establecer la velocidad del obturador y activar/desactivar la función de obturador.

osd_shutter

[VALUE]: se muestra la pantalla VIEW y se puede seleccionar la velocidad del obturador.

  • Seleccione entre los valores de ajuste de velocidad del obturador registrados anteriormente en [`]/[{].

  • El valor de ajuste de velocidad del obturador puede añadirse/eliminarse en el menú [AJUSTES CÁMARA] → [OBTURADOR] → [AÑADIR grad]/[AÑADIR seg]/[BORRAR grad]/[BORRAR seg]. Se pueden registrar un máximo de 12 valores de ajuste.

[ON/OFF]: activa/desactiva la función del obturador.

[EI]

La pantalla EI se muestra cuando se selecciona [EI] en la pantalla HOME, para poder ajustar EXPOSURE INDEX (ganancia) y establecer el funcionamiento según la configuración del menú [AJUSTES CÁMARA] → [IE] → [MODO].

osd_ei

[NATIVE ISO]/[800BASE ISO]/[2500BASE ISO]/[GAIN SELECT]: se muestra la pantalla VIEW y se puede ajustar EXPOSURE INDEX (ganancia).

  • Configure el ajuste de EXPOSURE INDEX (ganancia) con [`]/[{].

[ISO SELECT]/[GAIN MODE]: se muestra la pantalla VIEW y se puede establecer el funcionamiento según la configuración del menú [AJUSTES CÁMARA] → [IE] → [MODO].

[AUDIO]

Cuando se selecciona [AUDIO] en la pantalla HOME, se muestra la pantalla AUDIO, donde puede configurar la velocidad del obturador.

osd_home_audio

[CH1 IN]: establece la grabación del audio en el canal de audio 1.

[CH2 IN]: establece la grabación del audio en el canal de audio 2.

[INPUT1 SEL]: establece la señal de entrada audio del dispositivo conectado al terminal <AUDIO INPUT 1>.

[INPUT2 SEL]: establece la señal de entrada audio del dispositivo conectado al terminal <AUDIO INPUT 2>.

[WB]

Cuando se selecciona [WB] en la pantalla HOME, se muestra la pantalla VIEW, donde puede configurar la temperatura del color (balance de blancos).

  • Seleccione entre los valores de ajuste de balance de blancos registrados anteriormente en [`]/[{].

  • El valor de ajuste de balance de blancos puede añadirse/eliminarse en el menú [AJUSTES CÁMARA] → [BLANCO] → [AÑADIR]/[ELIMINAR]. Se pueden registrar un máximo de 12 valores de ajuste.
