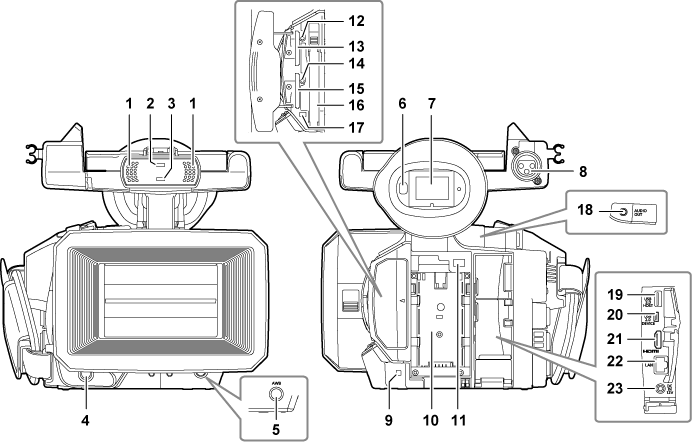

Côté avant, côté arrière
Microphone intégré (Utilisation du microphone intégré)
Il s’agit du microphone stéréo intégré.
Capteur de lumière
Détecte la lumière intérieure et extérieure.
Voyant de signalisation avant (Voyant de signalisation)
S’allume pendant la prise de vue. Ce témoin se met à clignoter quand le niveau de charge de la batterie devient faible.
Bouton d’enregistrement (côté avant) (Prise de vue)
Appuyez sur cette touche pour démarrer l’enregistrement. Appuyez de nouveau dessus pour arrêter l’enregistrement.
Le fonctionnement de cette touche peut être interdit dans le menu principal → [SW MODE] → [FRONT REC].
Touche <AWB> (Ajustement de la balance des blancs)
Appuyez sur cette touche pour ajuster la balance des blancs. Maintenez la touche enfoncée pendant deux secondes minimum pour ajuster la balance des blancs puis la balance des noirs.
Capteur oculaire (Utilisation du viseur)
Approchez vos yeux pour afficher l’écran sur le viseur.
Viseur (Ajustement et réglage du viseur)
<AUDIO INPUT 1> borne (XLR, 3 broches) (Fixation du microphone avant)
Permet de connecter l’appareil audio ou le microphone.
Voyant de signalisation arrière (Voyant de signalisation)
Éclairage pendant l’enregistrement. Ce témoin se met à clignoter quand le niveau de charge de la batterie devient faible.
Fixation de la batterie (Insertion et retrait de la batterie)
Touche de déblocage de la batterie (Insertion et retrait de la batterie)
Permet de retirer la batterie.
LED d’accès à la carte mémoire microP2 1 (LED d’accès à la carte P2 et état des cartes P2)
Indique l’état d’accès à l’enregistrement et à la lecture de la carte insérée dans l’emplacement de carte mémoire microP2 1.
Emplacement de carte mémoire microP2 1 (Insertion d’une carte P2)
LED d’accès à la carte mémoire microP2 2 (LED d’accès à la carte P2 et état des cartes P2)
Indique l’état d’accès à l’enregistrement et à la lecture de la carte insérée dans l’emplacement de carte mémoire microP2 2.
Emplacement de carte mémoire microP2 2 (Insertion d’une carte P2)
Emplacement de carte mémoire P2 (Insertion d’une carte P2)
LED d’accès à la carte mémoire P2 (LED d’accès à la carte P2 et état des cartes P2)
Indique l’état d’accès à l’enregistrement et à la lecture de la carte insérée dans l’emplacement de carte mémoire P2.
Borne <AUDIO OUT> (TV/moniteur)
Signaux audio de sortie enregistrés sur canal audio 1/2.
Borne <USB3.0 HOST> (hôte) (Connexion aux dispositifs externes en USB mode Hôte)
Permet de connecter un lecteur de disque dur externe, etc.
Borne <USB2.0 DEVICE> (périphérique) (Connexion à un ordinateur dans le mode périphérique USB)
Permet de connecter le caméscope à un ordinateur à l’aide du câble USB 2.0 pour transférer des données.
Borne <HDMI OUT> (sortie de moniteur) (TV/moniteur)
Il s’agit de la borne de sortie vidéo du moniteur.
Borne <LAN> (Pour filaire LAN)
Permet de connecter le câble LAN.
Borne <DC IN 12V> (Utilisation de l’adaptateur secteur)
Il s’agit de la borne d’entrée de l’alimentation externe. Permet de connecter l’adaptateur secteur fourni.
