Mode d’emploi AJ-PX270
Le générateur de code temporel interne du caméscope peut être verrouillé sur un générateur externe. De plus, le générateur de code temporel d’un appareil externe peut être verrouillé sur le générateur de code temporel interne du caméscope.

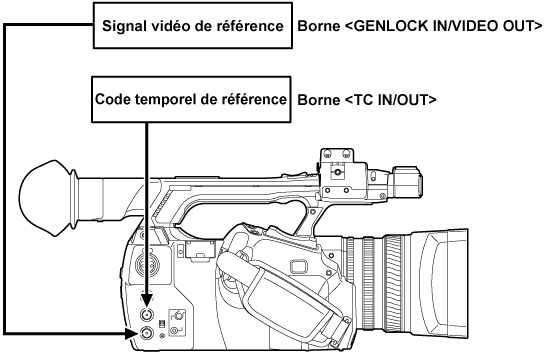

Comme sur le schéma, connectez à la fois le signal vidéo de référence et le code temporel de référence.
Pour des détails sur le signal de référence et le verrouillage du générateur, référez-vous à « Sélection du signal de référence externe et réglage du verrouillage du générateur ».
Pour verrouiller le code temporel en externe, suivez les étapes suivantes.
Configurez [FREE RUN] dans le menu principal → [RECORDING SETUP] → [TCG].
Affichez TC grâce a la touche <COUNTER>.
Entrez un code temporel de référence et un signal vidéo de référence en relation de phase (conformément à la fiche technique du code temporel) aux bornes <TC IN/OUT> et <GENLOCK IN/VIDEO OUT>.
Le générateur de code temporel intégré est verrouillé sur le code temporel de référence. Quand environ dix secondes se sont écoulées après le verrouillage, l’état de verrouillage externe sera maintenu même si le code temporel de référence provenant du périphérique externe est déconnecté.
Lorsque le signal de référence de l’entrée du verrouillage du générateur est interrompu, l’enregistrement ne peut pas être exécuté normalement. [TEMPORARY PAUSE IRREGULAR SIG] s’affiche dans l’écran du viseur, et le clip est divisé. La continuité du code temporel n’est pas garantie. L’enregistrement reprend lorsque le signal revient à la normale. Cependant, pendant l’enregistrement en boucle, l’enregistrement ne reprend pas.
Lorsque le code temporel est verrouillé en externe, le code temporel est instantanément verrouillé sur le code temporel externe, une valeur identique à celle du code temporel externe transmise à la zone d’affichage du compteur. Attendez quelques secondes avant de régler le mode d’enregistrement jusqu’à ce que le générateur de synchronisation se soit stabilisé. En outre, verrouillez le code temporel sur le signal de la borne <TC IN/OUT>.
Lorsque vous utilisez la caméra alors que [ON] est réglé dans le menu principal → [RECORDING SETUP] → [PRE REC], les images interrompues ou les codes temporels arrêtés peuvent être enregistrés si le code temporel passe du défilement en enregistrement au free run, avant l’enregistrement ou si un code temporel externe est réglé en entrée asservie de la borne <TC IN/OUT>.
Si vous exécutez une fois l’asservissement, même s’il n’y a plus d’entrée aux bornes <TC IN/OUT> et <GENLOCK IN/VIDEO OUT>, le statut d’asservissement est maintenu. Cependant, dans les cas suivants, l’état d’asservissement est déverrouillé.
Lorsque [TC PRESET] est exécuté
Lorsque l’appareil est éteint
Lors du basculement entre [DF]/[NDF] en [DF MODE]
Quand [TCG] est réglé sur [REC RUN]
En basculant entre [REC FORMAT] et [CAMERA MODE]
Pour verrouiller les bits d’utilisateur aux valeurs d’entrée depuis une source externe, paramétrez [EXT] dans le menu principal → [RECORDING SETUP] → [UBG MODE]. Quel que soit le réglage de [REC RUN]/[FREE RUN], elle est asservie aux valeurs de bits d’utilisateurs à la borne <TC IN/OUT>.
Réglez [REC RUN] dans le menu principal → [RECORDING SETUP] → [TCG] après arrêt de l’approvisionnement du code temporel externe.
Pour maintenir en continu l’alimentation du générateur de code temporel, connectez l’adaptateur secteur à la borne <DC IN 12V> puis retirez le bloc-batterie. Si le bloc de la batterie est retiré en premier, nous ne pouvons garantir que le code temporel reste verrouillé en externe.

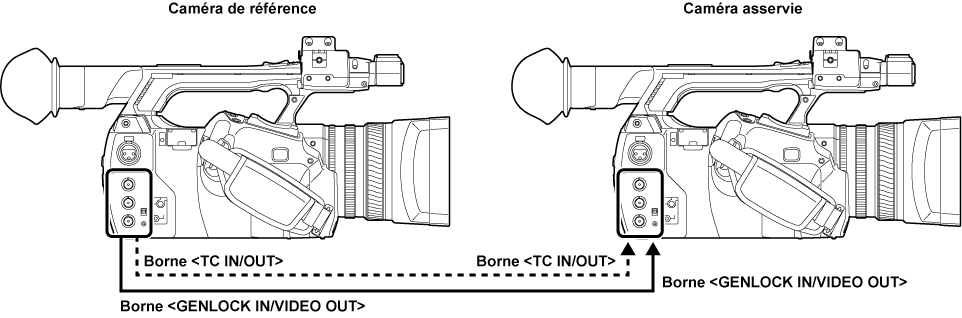

Lorsqu’un verrouillage externe est activé, le verrouillage du générateur intervient sur la caméra par le biais de l’entrée du signal vidéo de référence à la borne <GENLOCK IN/VIDEO OUT>.
