Affichage des motifs zébrés

La caméra peut afficher deux types de motifs zébrés.

Appuyez sur la touche <ZEBRA> pour afficher le motif zébré configuré dans le menu.

Les motifs zébrés peuvent également s’afficher dans la vidéo de la borne <GENLOCK IN/VIDEO OUT> selon les réglages du menu.

Le niveau d’affichage du motif zébré est configurable à partir du menu principal → [DISPLAY SETUP].

Paramètre

Description des réglages

[ZEBRA1 DETECT]

Configure le niveau d’extraction du motif zébré 1.

[0%]…[109%]

  • Réglage d’usine : [70%]

[ZEBRA2 DETECT]

Configure le niveau d’extraction du motif zébré 2.

[0%]…[109%]

  • Réglage d’usine : [85%]

[ZEBRA2]

Active ou désactive le motif zébré 2 et sélectionne le type.

[ON], [SPOT], [OFF]

  • Réglage d’usine : [SPOT]

[SPOT] : le niveau d’image depuis la valeur de réglage de [ZEBRA1 DETECT] jusqu’à la valeur de réglage de [ZEBRA2 DETECT] s’affiche dans le motif zébré.

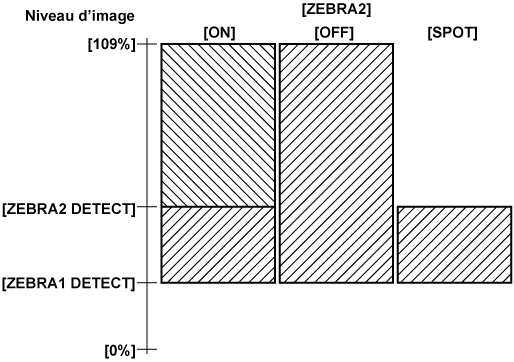

co_other_zebra

Pour afficher le motif zébré dans la vidéo de la borne de sortie du moniteur (<GENLOCK IN/VIDEO OUT>), définir dans le menu principal → [OUTPUT SEL] → [VIDEO OUT ZEBRA].
