Réglages du réseau LAN sans fil

Cette section décrit les réglages qui doivent être effectués pour connecter le caméscope à des appareils mobiles (iPad/iPhone), à des ordinateurs ou à un point d’accès sans fil via un réseau LAN sans fil.

Mode [DIRECT]

Suivez les procédures suivantes lorsque vous accédez à la fonction de réseau de la caméra directement depuis un smartphone, une tablette ou un ordinateur.

Sélectionnez [DIRECT] dans le menu principal → [NETWORK SETUP] → [WIRELESS PROPERTY] → [TYPE].

Réglez chaque élément du menu principal → [NETWORK SETUP] → [WIRELESS PROPERTY] si nécessaire.

[MAC ADDRESS] : adresse MAC du réseau LAN sans fil (ne peut être modifiée)

[SSID] : nom du réseau du caméscope (SSID) (Réglage d’usine : [AJ-PX270])

[BAND] : réglage qui commute entre 2 méthodes de transmission (2,4 GHz ou 5 GHz) (Réglage d’usine : [2.4GHz])(pour utiliser l’AJ-WM30: [2.4GHz]/pour utiliser l’AJ-WM50: [2.4GHz] ou [5GHz])

[CHANNEL (2.4GHz)] : canal utilisé si réglé sur 2,4 GHz (Réglage d’usine : [AUTO])

[CHANNEL (5GHz)] : canal utilisé si réglé sur 5 GHz (Réglage d’usine : [AUTO])

[ENCRYPTION] : format de cryptage à utiliser (Réglage d’usine : [WPA2-AES])

[ENCRYPT KEY] : clé de cryptage WPA2 (Réglage d’usine : [01234567890123456789abcdef])

[DHCP] : réglage définissant l’utilisation d’une acquisition automatique via DHCP ([ENABLE] : utilise une acquisition automatique/[DISABLE] : n’utilise pas d’acquisition automatique) (Réglage d’usine : [ENABLE]) (indisponible)

[IP ADDRESS] : adresse IP de la caméra (Réglage d’usine : [192.168.0.1]).

[SUBNET MASK] : Masque de sous-réseau (Réglage d’usine : [255.255.255.0])

[DEFAULT GATEWAY] : passerelle par défaut (Réglage d’usine : [192.168.0.254]) (indisponible)

[PRIMARY DNS] : réglage du serveur DNS primaire (Réglage d’usine : [0.0.0.0]) (indisponible)

[SECONDARY DNS] : réglage du serveur DNS secondaire (Réglage d’usine : [0.0.0.0]) (indisponible)

[DHCP SERVER] : réglage définissant l’utilisation de la fonction DHCP SERVER ([ENABLE] : utilise la fonction DHCP SERVER/[DISABLE] : n’utilise pas la fonction DHCP SERVER) (Réglage d’usine : [ENABLE])

Sélectionnez [WLAN] dans le menu principal → [NETWORK SETUP] → [NETWORK SEL].

Si le réglage est modifié, la caméra redémarrera si nécessaire.

Sélectionnez SSID dans la liste des points d’accès pour les appareils mobiles ou ordinateurs et saisissez le mot de passe (clé de cryptage).

Affichez l’écran de la liste des points d’accès dans le réglage sans fil et sélectionnez le [SSID] de la caméra.

  • Réglage d’usine : [AJ-PX270]

Lorsque l’écran de confirmation du mot de passe s’affiche, saisissez le mot de passe (clé de cryptage).

  • Réglage d’usine : [01234567890123456789abcdef]

Vérifiez la connexion au réseau.

Une fois le réglage terminé, vérifiez que la connexion au réseau des appareils mobiles (iPad/iPhone) et des ordinateurs est correctement établie.

L’application (P2 Browser) nécessitant l’utilisation d’un réseau peut être utilisée lorsque la connexion au réseau est correctement établie. Cependant, en cas de connexion avec le réglage [DIRECT], la fonction client FTP ne peut pas être utilisée.

Mode [INFRA] (quand SSID est saisi manuellement)

Utilisez les procédures suivantes pour vous connecter manuellement à un point d’accès sans fil.

Sélectionnez [INFRA] dans le menu principal → [NETWORK SETUP] → [WIRELESS PROPERTY] → [TYPE].

Réglez chaque élément du menu principal → [NETWORK SETUP] → [WIRELESS PROPERTY] si nécessaire.

[MAC ADDRESS] : adresse MAC du réseau LAN sans fil (ne peut être modifiée)

[BAND] : réglage qui commute entre 2 méthodes de transmission (2,4 GHz ou 5 GHz) (Réglage d’usine : [2.4GHz]) (indisponible)

[CHANNEL (2.4GHz)] : canal utilisé si réglé sur 2,4 GHz (Réglage d’usine : [AUTO]) (indisponible)

[CHANNEL (5GHz)] : canal utilisé si réglé sur 5 GHz (Réglage d’usine : [AUTO]) (indisponible)

[DHCP] : réglage définissant l’utilisation de l’acquisition automatique via DHCP ([ENABLE] : utilise l’acquisition automatique/[DISABLE] : n’utilise pas l’acquisition automatique) (Réglage d’usine : [ENABLE])

[IP ADDRESS] : adresse IP de la caméra (Réglage d’usine : [192.168.0.1]).

[SUBNET MASK] : masque de sous-réseau (Réglage d’usine : [255.255.255.0])

[DEFAULT GATEWAY] : passerelle par défaut (Réglage d’usine : [192.168.0.254])

[PRIMARY DNS] : réglage du serveur DNS primaire (Réglage d’usine : [0.0.0.0]) (lorsque [DHCP] est réglé sur [ENABLE] et peut être acquis à partir du serveur DNS, la valeur du serveur DNS acquise de manière externe est écrasée. Lorsque la valeur est réglée sur [0.0.0.0], le serveur n’est pas activé.)

[SECONDARY DNS] : réglage du serveur DNS secondaire (Réglage d’usine : [0.0.0.0]) (lorsque [DHCP] est réglé sur [ENABLE] et peut être acquis à partir du serveur DNS, la valeur du serveur DNS acquise de manière externe est écrasée. Lorsque la valeur est réglée sur [0.0.0.0], le serveur n’est pas activé.)

Sélectionnez [WLAN] dans le menu principal → [NETWORK SETUP] → [NETWORK SEL].

Si le réglage est modifié, le caméscope redémarre si nécessaire.

Saisissez les informations sur le point d’accès sans fil de connexion.

Sélectionnez [MANUAL] dans le menu principal → [NETWORK SETUP] → [WIRELESS PROPERTY] → [SSID INPUT MODE].

Saisissez le SSID du point d’accès sans fil pour la destination dans le [SSID] de la caméra.

Sélectionnez la méthode de cryptage à utiliser sous [ENCRYPTION] sur la caméra.

  • Réglage d’usine : [WPA2-AES]

Saisissez le mot de passe du point d’accès sans fil pour la destination dans le [ENCRYPT KEY] de la caméra.

Vérifiez la connexion au réseau.

Une fois le réglage terminé, vérifiez que la connexion au réseau entre la caméra et le point d’accès sans fil est correctement établie.

Lorsque la connexion au réseau est correctement établie, l’icône d’état du réseau située en haut à droite de l’écran des miniatures devient jaune et les applications (P2 Browser et la fonction client FTP) nécessitant l’utilisation d’un réseau peuvent être utilisées.

Mode [INFRA] (quand SSID est sélectionné dans la liste)

Utilisez les procédures suivantes quand le point d’accès sans fil de connexion est sélectionné dans une liste.

Sélectionnez [INFRA] dans le menu principal → [NETWORK SETUP] → [WIRELESS PROPERTY] → [TYPE].

Réglez chaque élément du menu principal → [NETWORK SETUP] → [WIRELESS PROPERTY] si nécessaire.

[MAC ADDRESS] : adresse MAC du réseau LAN sans fil (ne peut pas être modifiée)

[BAND] : réglage qui commute entre 2 méthodes de transmission (2,4 GHz ou 5 GHz) (Réglage d’usine : [2.4GHz]) (indisponible)

[CHANNEL (2.4GHz)] : canal utilisé si réglé sur 2,4 GHz (Réglage d’usine : [AUTO]) (indisponible)

[CHANNEL (5GHz)] : canal utilisé si réglé sur 5 GHz (Réglage d’usine : [AUTO]) (indisponible)

[DHCP] : réglage définissant l’utilisation de l’acquisition automatique via DHCP ([ENABLE] : utilise l’acquisition automatique/[DISABLE] : n’utilise pas l’acquisition automatique) (Réglage d’usine : [ENABLE])

[IP ADDRESS] : adresse IP de la caméra (Réglage d’usine : [192.168.0.1]).

[SUBNET MASK] : masque de sous-réseau (Réglage d’usine : [255.255.255.0])

[DEFAULT GATEWAY] : passerelle par défaut (Réglage d’usine : [192.168.0.254])

[PRIMARY DNS] : réglage du serveur DNS primaire (Réglage d’usine : [0.0.0.0]) (lorsque [DHCP] est réglé sur [ENABLE] et peut être acquis à partir du serveur DNS, la valeur du serveur DNS acquise de manière externe est écrasée. Lorsque la valeur est réglée sur [0.0.0.0], le serveur n’est pas activé.)

[SECONDARY DNS] : réglage du serveur DNS secondaire (Réglage d’usine : [0.0.0.0]) (lorsque [DHCP] est réglé sur [ENABLE] et peut être acquis à partir du serveur DNS, la valeur du serveur DNS acquise de manière externe est écrasée. Lorsque la valeur est réglée sur [0.0.0.0], le serveur n’est pas activé.)

Sélectionnez [WLAN] dans le menu principal → [NETWORK SETUP] → [NETWORK SEL].

Si le réglage est modifié, le caméscope redémarre si nécessaire.

Saisissez les informations sur le point d’accès sans fil de connexion.

Sélectionnez [SELECT] dans le menu principal → [NETWORK SETUP] → [WIRELESS PROPERTY] → [SSID INPUT MODE].

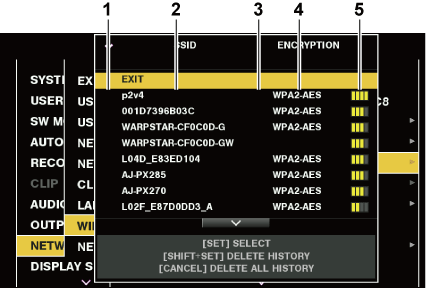

Lorsque [SSID] est sélectionné et que la touche <SET> est enfoncée, l’écran de la liste des destinations de connexion SSID (Écran de la liste des destinations de connexion SSID) s’affiche.

Sélectionnez le SSID du point d’accès sans fil de destination de connexion à l’aide de la manette de commande, puis appuyez sur la touche <SET>.

  • Vous pouvez supprimer le SSID sélectionné de l’historique des connexions en sélectionnant SSID et en appuyant sur la touche <SET> alors que <SHIFT> est enfoncé.

  • Vous pouvez effacer tout l’historique des connexions SSID en appuyant sur la touche <EXIT> tout en appuyant sur la touche <SHIFT>.

Saisissez le mot de passe du point d’accès sans fil de connexion à [ENCRYPT KEY] sur la caméra.

Vérifiez la connexion au réseau.

Une fois le réglage terminé, vérifiez que la connexion au réseau entre la caméra et le point d’accès sans fil est correctement établie.

Lorsque la connexion au réseau est correctement établie, l’icône d’état du réseau située en haut à droite de l’écran des miniatures devient jaune et les applications (P2 Browser et la fonction client FTP) nécessitant l’utilisation d’une connexion au réseau peuvent être utilisées.

Mode [4G/LTE]

Effectuez la procédure suivante lorsque vous connectez la caméra à l’aide du modem USB 4G/LTE.

Sélectionnez [4G/LTE] dans le menu principal → [NETWORK SETUP] → [NETWORK SEL].

Lorsque le menu principal → [NETWORK SETUP] → [4G/LTE PROPERTY] est activé, sélectionnez [4G/LTE PROPERTY] puis configurez chaque réglage selon les besoins.

Lorsque le réglage de [4G/LTE PROPERTY] est requis pour le modem 4G/LTE USB connecté, [4G/LTE PROPERTY] s’active.

Lorsque le réglage suivant est requis, saisissez les informations fournies par le fournisseur avec exactitude.

[APN] : définit l’APN (nom de point d’accès) fourni par le fournisseur.

[USER ID] : définit le nom d’utilisateur fourni par le fournisseur.

[PASSWORD] : définit le mot de passe fourni par le fournisseur.

[DIAL NO.] : définit le numéro de téléphone. Pour plus de détails, reportez-vous au manuel du fournisseur que vous avez engagé.

Vérifiez la connexion au réseau.

Vérifiez la possibilité de connecter le caméscope au réseau en mode 4G/LTE.

[4G/LTEimageicon_4g_link] s’affiche à l’écran quand la connexion au réseau est correcte. En outre, l’icône d’état du réseau en haut à droite de l’écran des miniatures s’affichera en jaune, et l’application qui utilisera le réseau est opérationnelle.
