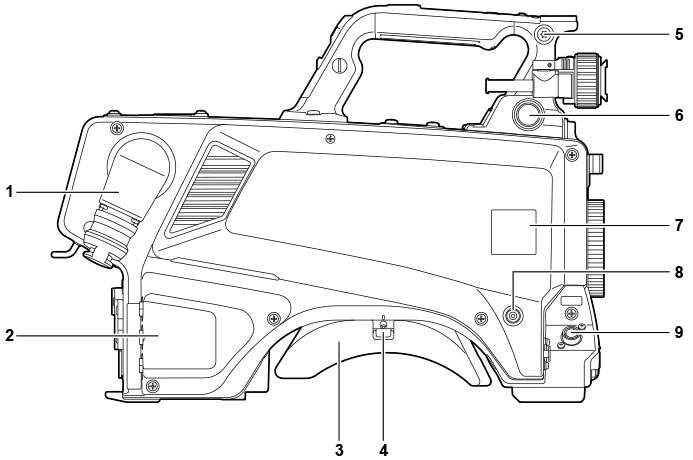

右侧

  1. 〈OPT FIBER〉端子
  2. 用于通过光纤电缆连接CCU。不使用此端子时，盖上防尘罩。
  3. 〈LAN〉端子
  4. 用于连接LAN电缆（100BASE-TX/1000BASE-T）。

    注意

    • 将电缆连接到〈LAN〉端子时，使用屏蔽电缆。
  5. 肩垫
  6. 减轻将摄像机扛在肩上时肩膀的负担。
  7. 滑动锁释放杆
  8. 改变肩垫位置时，释放此杆。
  9. 肩带安装头
  10. 用于安装肩带。
  11. 〈VF〉端子
  12. 用于连接寻像器的插头。
  13. 摄像机编号表框
  14. 装上随附的摄像机编号表。
  15. 〈USER 3〉按钮
  16. 可为此按钮分配用户所选的功能。按此按钮可执行已分配的功能。
  17. 〈LENS〉端子
  18. 用于连接镜头电缆。
