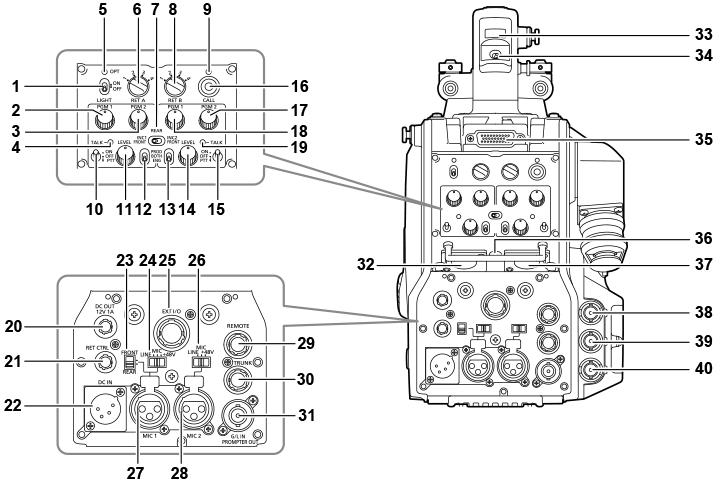

后侧

  1. 〈LIGHT〉开关
  2. 用于打开/关闭后面板灯。
  3. 〈PGM1〉拨盘（〈INTERCOM1〉）
  4. 用于调节在［MAIN MENU］ → ［INTERCOM SETTING］ → ［LEVEL/PGM1/PGM2 VR SETTING］ → ［INTERCOM1 PGM1 VR］中设置的音频电平或混合比。
  5. 〈PGM2〉拨盘（〈INTERCOM1〉）
  6. 用于调节在［MAIN MENU］ → ［INTERCOM SETTING］ → ［LEVEL/PGM1/PGM2 VR SETTING］ → ［INTERCOM1 PGM2 VR］中设置的音频电平或混合比。
  7. 〈TALK〉指示灯（〈INTERCOM1〉）
  8. 在〈TALK〉开关（〈INTERCOM1〉）启用时亮起。
  9. 〈OPT〉指示灯
  10. 指示摄像机的光信号接收状态。
  11. 正常：点亮为绿色
  12. 错误：点亮为红色

    注意

    • 发生错误时，请关闭本摄像机和CCU的电源，然后清洁光纤接口。如果错误依然存在，应立即关闭电源，并与您的经销商联系。
  13. 〈RET A〉开关
  14. 用于切换返回A图像的类型。
  15. 〈REAR〉/〈INC1 FRONT〉/〈INC2 FRONT〉开关
  16. 用于切换对讲装置的接收目标。
    • 〈 REAR〉：使用后侧〈INTERCOM1〉和〈INTERCOM2〉的〈LEVEL〉拨盘调节对讲装置的音量。
    • 〈 INC1 FRONT〉：使用〈INCOM LEVEL〉拨盘（前）调节对讲装置 1 的音量。
    • 〈 INC2 FRONT〉：使用〈INCOM LEVEL〉拨盘（前）调节对讲装置 2 的音量。
  17. 〈RET B〉开关
  18. 用于切换返回B图像的类型。
  19. 〈CALL〉指示灯
  20. 从ROP或CCU按呼叫开关时，此指示灯点亮为绿色。
  21. 在下列情况下此指示灯将闪烁。
    • 当〈POWER〉开关设为〈EXT〉时：

      如果摄像机检测到包括外部直流输出在内的总电流消耗超过额定值，此指示灯将呈红色闪烁。

      如果摄像机检测到外部直流输出超过额定值，此指示灯将呈橙色闪烁。

    • 当〈POWER〉开关设为〈CCU〉时：

      如果摄像机检测到来自CCU的电压低于额定值，此指示灯将呈红色闪烁。

      如果摄像机检测到外部直流输出超过额定值，此指示灯将呈橙色闪烁。

      注意

      • 来自CCU的电压因包含以下情况的总电源功耗而异。

        光纤电缆的长度以及包括直流输出在内的摄像机电源功耗
  22. 〈TALK〉开关（〈INTERCOM1〉）
  23. 此开关是连接到〈INTERCOM1〉端子的对讲装置麦克风的〈ON〉/〈OFF〉/〈PTT〉选择开关。
  24. 向〈ON〉/〈PTT〉拨开关，打开麦克风。
  25. 〈LEVEL〉拨盘（〈INTERCOM1〉）
  26. 当连接到〈INTERCOM1〉端子的对讲装置和PGM的混合功能设为启用时，用于调节对讲装置1的音量。通过［MAIN MENU］ → ［INTERCOM SETTING］ → ［INTERCOM1］ → ［INCOM1 RECEIVE CH1 SETTING］ → ［PGM1 MIX］/［PGM2 MIX］可打开/关闭对讲装置和PGM的混合功能。
  27. 〈PROD〉/〈BOTH〉/〈ENG〉开关（〈INTERCOM1〉）
  28. 用于切换连接到〈INTERCOM1〉端子的对讲装置的呼叫目标。
  29. 〈PROD〉/〈BOTH〉/〈ENG〉开关（〈INTERCOM2〉）
  30. 用于切换连接到〈INTERCOM2〉端子的对讲装置的呼叫目标。
  31. 〈LEVEL〉拨盘（〈INTERCOM2〉）
  32. 当连接到〈INTERCOM2〉端子的对讲装置和PGM的混合功能设为启用时，用于调节对讲装置2的音量。通过［MAIN MENU］ → ［INTERCOM SETTING］ → ［INTERCOM2］ → ［INCOM2 RECEIVE CH1 SETTING］ → ［PGM1 MIX］/［PGM2 MIX］可打开/关闭对讲装置和PGM的混合功能。
  33. 〈TALK〉开关（〈INTERCOM2〉）
  34. 此开关是连接到〈INTERCOM2〉端子的对讲装置麦克风的〈ON〉/〈OFF〉/〈PTT〉选择开关。
  35. 向〈ON〉/〈PTT〉拨开关，打开麦克风。
  36. 〈CALL〉开关
  37. 按下此开关时，ROP和CCU上的呼叫指示灯即会点亮且ROP蜂鸣器会发出声音。（如已启用ROP蜂鸣器）

    注意

    • 当摄像机使用外部直流电源工作时，按工作时按〈CALL〉开关后，ROP呼叫指示灯不会点亮。
  38. 〈PGM2〉拨盘（〈INTERCOM2〉）
  39. 用于调节在［MAIN MENU］ → ［INTERCOM SETTING］ → ［LEVEL/PGM1/PGM2 VR SETTING］ → ［INTERCOM2 PGM2 VR］中设置的音频电平或混合比。
  40. 〈PGM1〉拨盘（〈INTERCOM2〉）
  41. 用于调节在［MAIN MENU］ → ［INTERCOM SETTING］ → ［LEVEL/PGM1/PGM2 VR SETTING］ → ［INTERCOM2 PGM1 VR］中设置的音频电平或混合比。
  42. 〈TALK〉指示灯（〈INTERCOM2〉）
  43. 在〈TALK〉开关（〈INTERCOM2〉）启用时此指示灯点亮。
  44. 〈DC OUT 12V 1A〉端子
  45. 此端子为直流12 V输出端子。可提供的最大电流为1.0 A。
  46. 如果电流超过额定值，将关闭电源。
  47. 此外，输出R和G TALLY信号。（集电极开路类型）

    注意

    • 如果到外部设备的电源被间歇性地关闭，立即断开外部设备。否则可能会导致故障。
    • 连接外部设备时，首先全面检查极性和电流消耗。否则可能会导致故障。
  48. 〈RET CTRL〉端子
  49. 这是外部控制端子。此端子控制外部返回控制开关1、2、3 和对讲装置麦克风1、2 的开/ 关。
  50. 可通过［MAIN MENU］ →［RETURN SETTING］ →［RETURN SELECT］ →［RETURN C］分配返 回信号。
  51. 〈DC IN〉端子
  52. 这是外部直流电源的输入端子。将外部直流电源连接到此端子。（直流10.8 V至17 V）
  53. 〈FRONT〉/〈REAR〉选择开关
  54. 用于将〈MIC 1〉的麦克风输入信号切换到前麦克风或后麦克风。
  55. 〈FRONT〉：前麦克风
  56. 〈REAR〉：后麦克风
  57. 〈LINE/MIC/+48V〉切换开关（〈MIC 1〉）
  58. 用于切换声道1的音频输入信号。
  59. 〈LINE〉：通过线路输入连接音频设备时
  60. 〈MIC〉：连接外部麦克风时
  61. 〈+48V〉：向麦克风供应48 V 电源时
  62. 〈EXT I/O〉端子
  63. 这是外部输入和输出端子。
  64. 〈LINE/MIC/+48V〉切换开关（〈MIC 2〉）
  65. 用于切换声道2的音频输入信号。
  66. 〈LINE〉：通过线路输入连接音频设备时
  67. 〈MIC〉：连接外部麦克风时
  68. 〈+48V〉：向麦克风供应48 V 电源时
  69. 〈MIC 1〉端子
  70. 此端子用于连接音频设备或麦克风。
  71. 通过此端子为麦克风供电，从而可以使用幻想电源（48 V）麦克风。连接麦克风时请关闭电源，在连接麦克风后再配置适合麦克风的设置。
  72. 〈MIC 2〉端子
  73. 用于连接音频设备或麦克风。
  74. 通过此端子为麦克风供电，从而可以使用幻想电源（48 V）麦克风。连接麦克风时请关闭电源，在连接麦克风后再配置适合麦克风的设置。
  75. 〈REMOTE〉端子
  76. 用于连接可控制某些功能的遥控器（选购）。
  77. 〈TRUNK〉端子
  78. 这是用于CCU 中继数据的输入/ 输出端子（RS-422 × 2 或RS-232C × 2）。
  79. 在［MAIN MENU］ → ［IN/OUT SELECT］ → ［TRUNK1］/［TRUNK2］中设置此端子。
  80. 〈G/L IN/PROMPTER OUT〉端子
  81. 这是锁相信号的输入端子。从CCU输入的提示视频从此端子输出。
  82. 将摄像机独立使用时，此端子作为锁相输入。连接到CCU时，此端子作为提示输出。

    注意

    • 当［MAIN MENU］ → ［SYSTEM MODE］ → ［FORMAT］设为［2160/23.98p］或［1080/23.98p］时，锁相可用于以下信号。
      • 1080/23.98p或1080/23.98PsF的HD-Y信号
      • 复合信号
    • 当设为除［2160/23.98p］或［1080/23.98p］之外的任何选项时，锁相可用于以下信号。
      • 1080/59.94i或1080/50i的HD-Y信号
      • 复合信号
  83. 〈INTERCOM1〉端子
  84. 用于连接对讲装置或耳机插头。
  85. 后TALLY指示灯
  86. 此指示灯在提供TALLY信号时点亮。
  87. R TALLY 信号：点亮为红色
  88. G TALLY 信号：点亮为绿色
  89. 同时出现R 和G TALLY 信号：点亮为红色
  90. 后TALLY指示灯选择开关
  91. 用于打开/关闭后TALLY指示灯。
  92. 后寻像器端子
  93. 用于连接9英寸液晶寻像器AK-HVF100MC。
  94. 此D-sub连接器用于寻像器接口。

    注意

    • AK-HVF70MC，AK-HVF75MC也可连接到此端子。
  95. 〈EARPHONE〉端子
  96. 用于连接一副耳机的插头。
  97. 使用［MAIN MENU］ → ［INTERCOM SETTING］ →［EAR PHONES SETTING］ →［LCH OUTPUT SELECT］/［RCH OUTPUT SELECT］配置音频输出。
  98. 〈INTERCOM2〉端子
  99. 用于连接对讲装置或耳机插头。
  100. 〈HD SDI1〉端子（BNC）
  101. ［CAM］：输出摄像机图像。
  102. ［HD PROMPT］：输出HD 提示视频图像。
  103. 在［MAIN MENU］ →［IN/OUT SELECT］ →［HD-SDI1 OUT］中配置输出图像。

    注意

    • 使用5C-FB或以上规格的电缆。
    • 仅当摄像机连接到CCU时，才能选择［HD PROMPT］。
  104. 〈HD SDI2〉端子（BNC）
  105. ［CAM］：输出摄像机图像。
  106. ［VF］：输出寻像器图像。
  107. ［RET］：输出返回图像。
  108. ［RET1］/［RET2］/［RET3］/［RET4］：输出所选图像。
  109. 在［MAIN MENU］ →［IN/OUT SELECT］ →［HD-SDI2 OUT］中配置输出图像。

    注意

    • 使用5C-FB或以上规格的电缆。
    • 仅当摄像机连接到CCU时，才能选择［RET］和［RET1］/［RET2］/［RET3］/［RET4］。
  110. 〈AUX〉端子
  111. 这是外部设备连接端子。
  112. ［PMT2 OUT］：输出提示2 视频图像。
  113. ［HD TRUNK］：HD 中继输入
  114. 在［MAIN MENU］ →［IN/OUT SELECT］ →［AUX I/O］中设置此端子。

    注意

    • 使用5C-FB或以上规格的电缆。
    • 如果选择了HD中继输入，当输入信号为59.94 Hz时，仅1080/59.94i输入可用；当输入信号为50 Hz时，仅1080/50i输入可用。
