寻像器的屏幕显示

寻像器画面上会显示广播级4K演播室便携式摄像机设置和指示操作状态的消息。

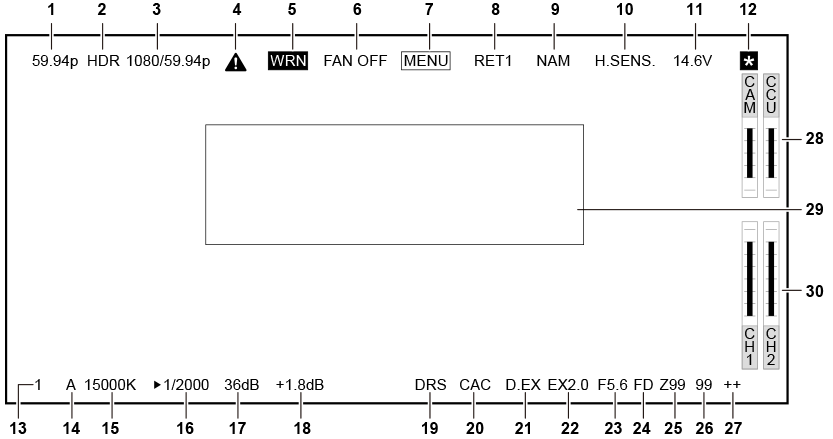

下图显示了所有可显示项目的位置。

  1. 摄像机模式显示
  2. 指示摄像机图像模式。
    • ［59.94p］
    • ［50p］
    • ［29.97p］
    • ［25p］
    • ［23.98p］
    • ［120p］
    • ［100p］
  3. HDR模式显示
  4. 当格式为HDR时显示。
  5. 系统模式显示
  6. 指示系统频率。
    • ［2160/59.94p］
    • ［2160/50p］
    • ［2160/29.97p］
    • ［2160/25p］
    • ［2160/23.98p］
    • ［1080/59.94p］
    • ［1080/50p］
    • ［1080/29.97p］
    • ［1080/25p］
    • ［1080/23.98p］
  7. 警告显示（预热）
  8. 由于设备内部温度低，在启动时进行预热期间显示。
  9. 警告显示（设备）
  10. 当设备状况存在异常时显示。
    • 风扇异常停止。
    • 内部温度过高。
    • 直流输出电压超限。（各输出的总和）
    • 光线接收水平存在问题。
  11. 无法隐藏显示。
  12. 警告显示（风扇停止）
  13. 当风扇停止时显示。
  14. 警告显示（菜单显示）
  15. 在CCU中显示摄像机菜单。无法在摄像机上操作此菜单。
  16. 返回ID显示
  17. 显示当前返回输出编号的返回ID。
  18. 显示在［MAIN MENU］ → ［RETURN SETTING］ → ［RETURN1 ID］至［RETURN4 ID］中设置的ID（字符串）。
  19. 出厂设置中设置了以下返回ID（字符串）。
    • ［RET1］（输出［RETURN1］时）
    • ［RET2］（输出［RETURN2］时）
    • ［RET3］（输出［RETURN3］时）
    • ［RET4］（输出［RETURN4］时）
  20. 监视器输出信号显示
  21. 指示输出到监视器画面的信号类型。
  22. 使用［MAIN MENU］ → ［IN/OUT SELECT］ → ［VF OUT］配置信号设置。
    • ［R］
    • ［G］
    • ［B］
    • ［Y/C］
    • ［NAM］
  23. 高灵敏度模式显示
  24. 当设定［MAIN MENU］ → ［SYSTEM MODE］ → ［SHOOTING MODE］ → ［MODE1］时显示。
  25. 电压显示
  26. 指示来自电源的电压。
  27. 对焦辅助放大显示
  28. 如对焦辅助放大显示功能已启用，则显示此功能。
  29. ND滤镜显示
  30. 指示所选的ND滤镜值。
    • ［1］
    • ［2］
    • ［3］
    • ［4］
  31. 〈WHITE BAL〉开关位置显示
  32. 指示所选的开关位置。
    • ［A］：当〈WHITE BAL〉开关设为〈A〉时
    • ［B］：当〈WHITE BAL〉开关设为〈B〉时
    • ［P］：当〈WHITE BAL〉开关设为〈PRST〉时
  33. 色温显示
  34. 指示摄像机中设置的色温。
  35. 此色温可以是进行自动白平衡时在内存中保存的值，或是在菜单中配置的值。
  36. 快门速度显示
  37. 根据各设置指示快门速度。
  38. 有关设置值的详细信息，参见［MAIN MENU］→［SWITCH MODE］→［SHUTTER SPEED］。
  39. 主增益显示
  40. 指示［MAIN MENU］ → ［SWITCH MODE］ → ［GAIN SETTING］ → ［LOW GAIN］/［MID GAIN］/［HIGH GAIN］中设置的值。
    • ［−6dB］ 至 ［36dB］
  41. 偏移增益显示
  42. 指示［MAIN MENU］ → ［SWITCH MODE］ → ［GAIN SETTING］ → ［OFFSET LOW GAIN］/［OFFSET MID GAIN］/［OFFSET HIGH GAIN］中设置的值。
    • ［−2.9dB］ 至［+2.9dB］
  43. 动态范围延伸器显示
  44. 动态范围延伸器功能激活时显示。
  45. 色差补偿显示
  46. 色差补偿功能激活时显示。
  47. 数字增距显示
  48. 使用数字增距时显示。
  49. 镜头增距显示
  50. 使用镜头增距时显示。
  51. 光圈显示
  52. 指示光圈设置值（F值）或［OPEN］/［CLOSE］。F值为近似值。
  53. 未连接镜头电缆时，显示［NC］。
  54. F下降显示
  55. 当发生F下降时显示。

    注意

    • 根据镜头型号，可能不支持显示。

      详情请咨询镜头厂商。
  56. 变焦位置显示
  57. 指示变焦位置。
    • ［Z00］ 至 ［Z99］

    注意

    • 在使用带变焦位置输出的镜头时，显示变焦位置。
  58. 对焦位置显示
  59. 指示对焦位置。
    • ［00］ 至 ［99］

    注意

    • 在使用带对焦位置输出的镜头时，显示对焦位置。
  60. 对焦信息显示
  61. 显示对焦的对焦信息。

    注意

    • 仅在安装具备对焦信息发回功能的自动对焦镜头时，显示此信息。
  62. 光感电平显示
  63. 指示摄像机收到的光信号电平。
  64. 摄像机警告和信息显示区
  65. 显示指示发生错误、摄像机设置、调节进程和调节结果的消息（约三秒钟）。
  66. 音频输入通道和电平表
  67. 指示〈MIC 1〉端子（音频输入1）和〈MIC 2〉端子（音频输入2）。
