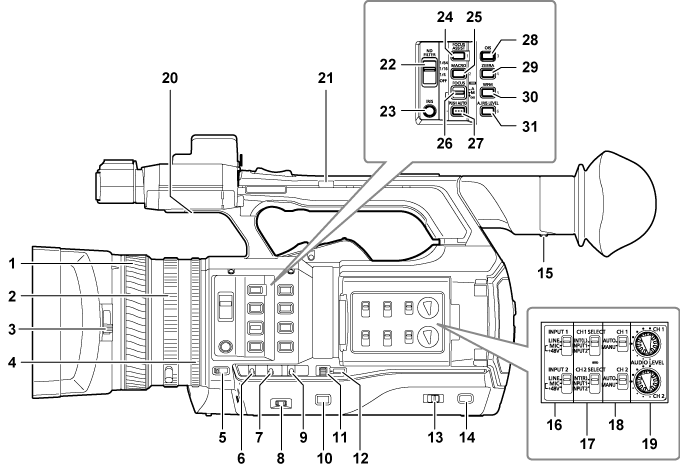

Linke Seite

Fokussierring (Scharfstellen (manueller Fokus))
Manueller Fokus, wenn der <FOCUS>-Schalter in Stellung <M> steht.
Zoomring (Zoomring)
Manueller Zoom, wenn der <ZOOM>-Schalter in Stellung <MANUAL> steht.
Umschalthebel des Objektivdeckels (Objektivdeckel öffnen/schließen)
Öffnet/schließt den Objektivdeckel.
Blendenring (Blende)
Manuelle Blendeneinstellung, wenn die manuelle Blende über die <IRIS>-Taste eingestellt ist.
<ZOOM> Schalter (Einstellen des <ZOOM>-Schalters)
Auswahl der Zoomfunktion.
<SERVO>: Sie können den motorgesteuerten Zoom über den Zoomhebel steuern.
<MANUAL>: Manuelle Einstellung des Zoomrings, um den Blickwinkel einzustellen.
<DISP/MODE CHK> Schalter (Prüfen und Anzeigen des Aufnahmestatus)
Dies ist der Federschalter zum Prüfen des Aufnahmestatus usw.
- Drücken Sie diesen Schalter in Richtung <OFF>, um sämtliche Anzeigen mit Ausnahme von Betriebsstatus und Bildanzeigen wie Bereich, Zähler, Markierungen und Sicherheitszone auszublenden.
- Drücken Sie diesen Schalter in Richtung <CHK>, um sämtliche Informationen wie Einstellungen der Aufnahmefunktionen sowie die Liste der Funktionen anzuzeigen, die den USER-Tasten auf dem LCD-Monitor während Aufnahmepausen und Aufnahmen zugewiesen sind. Jedes mal, wenn Sie den Schalter in Richtung <CHK> drücken, wird die Statusanzeige umgeschaltet.
<GAIN> Schalter (Verstärkung)
Passen Sie die Helligkeit des Bildschirms den Lichtbedingungen an, unter denen Sie aufnehmen.
<F.AUDIO LEVEL> Einstellrad (Einstellung mit dem <F.AUDIO LEVEL>-Einstellrad)
Die Aufnahmepegel für die Audiokanäle 1 bis 4 können unter den folgenden Bedingungen angepasst werden.
- Mit dem <CH1>/<CH2>-Schalter in Stellung <MANU>
- Wenn [AUTO LEVEL CH3]/[AUTO LEVEL CH4] im Hauptmenü auf [OFF] eingestellt ist → [AUDIO SETUP] → [RECORDING CH SETTING]
Die Audiokanäle 1 bis 4 können im Hauptmenü unter → [AUDIO SETUP] → [RECORDING CH SETTING] → [FRONT VR SELECT] zugewiesen werden.
<WHITE BAL> Schalter (Einstellung des Weißabgleichs)
Auswahl des Modus für den Weißabgleich.
<PRST>: Weißabgleich auf voreingestellten Wert setzen. Bei jedem Druck auf die <AWB>-Taste wird zwischen [3200K], [5600K] und [VAR] umgeschaltet.
<A>/<B>: Auswahl des gespeicherten Wertes für die Anpassung des Weißabgleichs.
<MENU>-Taste (Grundlegende Bedienvorgänge für das Einstellungsmenü/Menü)
Drücken Sie diese Taste, um [USER MENU] anzuzeigen. Drücken Sie diese Taste mindestens 3 Sekunden lang, um das Hauptmenü anzuzeigen. Drücken Sie sie erneut, um zum Ausgangsbild zurückzukehren.
<SEL/PUSH SET> Einstellrad (Grundlegende Bedienvorgänge für das Einstellungsmenü/Menü)
Verschieben, Auswahl und Einstellung der Elemente im Einstellungsmenü.
Anpassen der Voreinstellungen für Verschluss, Synchro-Scan, variable Bildfrequenz und Weißabgleich.
<MODE/MENU CANCEL> Taste (Einstellung des elektronischen Verschlusses)
- Außerhalb des Einstellungsmenüs wird bei jedem Druck auf die Taste der Modus für die Werte von Verschlusszeit, variable Bildfrequenz und Weißabgleich umgeschaltet.
- Im Einstellungsmenü werden die Einstellungen von Menüelementen verworfen, und der vorherige Bildschirm wird angezeigt.
<AUTO/MANUAL>-Schalter
Wählen Sie die Einstellungsmethode für Fokus, Verstärkung, Blende, Weißabgleich und Verschlusszeit Ihrer Aufnahme aus. Sie können die Funktion für <AUTO> im Hauptmenü → [AUTO SW] zuweisen.
<AUTO>: Automatische Einstellung. (Automatik-Modus)
<MANUAL>: Manuelle Einstellung. (Manueller Modus)
<SLOT SEL> Taste
Wählt den microP2-Speicherkarten-Steckplatz als Aufnahmeziel aus.
Diese Taste kann als USER-Taste verwendet werden (USER7). (Zuweisung von Funktionen an USER-Tasten)
Dioptrieneinstellung (Verwendung des Suchers)
Passen Sie die Dioptrienskala an, sodass der Suchermonitor klar sichtbar ist.
<INPUT 1>/<INPUT 2> Schalter (Verwenden eines externen Mikrofons und eines Audiogeräts)
Umschalten der mit dem <AUDIO INPUT 1>/<AUDIO INPUT 2>-Anschluss verbundenen Audio-Eingangssignale.
<LINE>: Auswahl, wenn ein Audiogerät am Line-Eingang angeschlossen ist.
<MIC>: Auswahl, wenn das externe Mikrofon angeschlossen ist.
<+48V>: Auswahl, wenn das externe Mikrofon angeschlossen ist und mit Strom versorgt werden muss.
<CH1 SELECT>/<CH2 SELECT> Schalter (Auswahl von Audioeingangssignalen)
Wählen Sie das Tonsignal aus, das auf Audiokanal 1/2 aufgenommen werden soll.
<INT(L)>/<INT(R)>: Linkes Tonsignal (rechtes Tonsignal) des integrierten Mikrofons aufnehmen.
<INPUT1>: Eingangssignale vom <AUDIO INPUT 1>-Anschluss aufnehmen.
<INPUT2>: Eingangssignale vom <AUDIO INPUT 2>-Anschluss aufnehmen.
<CH1>/<CH2> Schalter (Einstellen des Aufnahmepegels)
Wählen Sie die Methode aus, um den Eingangspegel für Audiokanal 1/2 anzupassen.
<AUTO>: Automatische Einstellung.
<MANU>: Einstellung über das <AUDIO LEVEL CH1>/<AUDIO LEVEL CH2>-Einstellrad.
<AUDIO LEVEL CH1>/<AUDIO LEVEL CH2> Einstellrad (Einstellen des Aufnahmepegels)
Anpassung des Aufnahmepegels der Audiokanäle 1/2.
Interne Lautsprecher
Audioausgabe während der Wiedergabe.
Wenn Kopfhörer angeschlossen werden, wird die Audioausgabe aus den Lautsprechern automatisch abgeschaltet.
Griffzoom-Schalter (Verwenden des Zoomhebels auf dem Handgriff)
Auswahl der Funktion des Zoomhebels (Griffseite).
<FIX>: Mit dem im Hauptmenü eingestellten Tempo herein/herauszoomen → [SW MODE] → [H.ZOOM SPEED].
<VAR>: Die Zoomgeschwindigkeit hängt davon ab, wie stark der Hebel gedrückt wird. (Langsamer Zoom bei sanftem Druck, schnellerer Zoom bei stärkerem Druck.)
<OFF>: Der Zoomhebel funktioniert nicht.
<ND FILTER> Schalter (Helligkeitseinstellung)
Wählen Sie den Filter aus, der für die Beleuchtung des Motivs geeignet ist.
<1/64>: Verringert die Menge an Licht, die in den MOS-Sensor gelangt, auf 1/64.
<1/16>: Verringert die Menge an Licht, die in den MOS-Sensor gelangt, auf 1/16.
<1/4>: Verringert die Menge an Licht, die in den MOS-Sensor gelangt, auf 1/4.
<OFF>:ND-Filter wird nicht verwendet.
<IRIS> Taste (Blende)
Auswahl des Einstellungsmodus für die Objektivblende.
<FOCUS ASSIST> Taste (Fokussierhilfe-Funktion)
Aktiviert/deaktiviert die Fokussierhilfefunktion, die im Hauptmenü → [SW MODE] → [FOCUS ASSIST MODE] eingestellt ist.
Diese Taste kann als USER-Taste verwendet werden (USER1). (Zuweisung von Funktionen an USER-Tasten)
<MACRO> Taste (Makro)
Ein-/Ausschalten der Fokus-Makrofunktion.
Diese Taste kann als USER-Taste verwendet werden (USER2). (Zuweisung von Funktionen an USER-Tasten)
<FOCUS> Schalter (Scharfstellen (manueller Fokus))
Auswahl der Fokusfunktion.
<A>: Umschalten zum Autofokus-Modus. Stellt den Fokus automatisch ein.
<M>: Umschalten zum manuellen Fokus-Modus. Manuelle Einstellung des Fokussierrings zur Fokusanpassung.
<>: Umschalten zum manuellen Fokus-Modus, nachdem die Fokussierweite auf unendlich gestellt wurde.
Dies ist ein Federschalter. Selbst wenn der <FOCUS>-Schalter auf die <>-Seite gedrückt wird, kehrt der Schalter in die Position <M> zurück.
<PUSH AUTO> Taste (Automatisches Hochgeschwindigkeitsscharfstellen)
Beim Drücken dieses Schalters im manuellen Fokus-Modus wird der Fokus automatisch angepasst.
<OIS> Taste (Bildstabilisatorfunktion)
Ein-/Ausschalten des Bildstabilisators.
Diese Taste kann als USER-Taste verwendet werden (USER3). (Zuweisung von Funktionen an USER-Tasten)
<ZEBRA> Taste (Anzeige von Zebramustern)
Wählen Sie auf der Anzeige entweder Zebra oder Markierung aus.
Diese Taste kann als USER-Taste verwendet werden (USER4). (Zuweisung von Funktionen an USER-Tasten)
<WFM> Taste (Wellenform-Überwachungsfunktion)
Auswahl, ob der Wellenformmonitor im Sucher oder im LCD-Monitor angezeigt wird.
Diese Taste kann als USER-Taste verwendet werden (USER5). (Zuweisung von Funktionen an USER-Tasten)
<A.IRIS.LEVEL> Taste
Ein-/Ausschalten der automatischen Blendenfunktion.
Einstellung des Zielwerts für die automatische Blende im Hauptmenü unter → [SCENE FILE] → [A.IRIS LEVEL EFFECT].
Diese Taste kann als USER-Taste verwendet werden (USER6). (Zuweisung von Funktionen an USER-Tasten)
