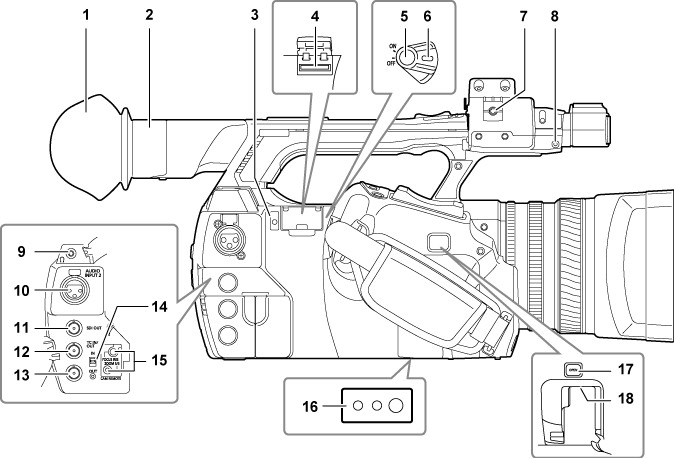

Rechte Seite
Augenmuschel (Anbringung der Augenmuschel)
Okular
Betriebslampe (Anzeige für aktiven Status) (Herausnehmen von SD-Speicherkarten)
Zeigt den aktiven Status der SD-Speicherkarte an und leuchtet, wenn die Karte aktiv ist.
SD-Speicherkarten-Steckplatz (Einlegen von SD-Speicherkarten)
Dies ist der Steckplatz für die SD-Speicherkarte (Sonderzubehör). Verwenden Sie die SD-Speicherkarte zum Aufzeichnen/Öffnen des Einstellungsmenüs der Kamera oder zum Hochladen von Metadaten oder für Proxy-Aufnahmen usw.
Aufnahme-Taste (Griffseite) (Aufnahmen)
Drücken Sie diese Taste, um die Aufnahme zu starten. Drücken Sie sie erneut, um die Aufnahme anzuhalten.
Wird für die direkte Aufnahme im Vorschaumodus verwendet.
Power-Schalter (Vorbereitung)
Schaltet die Kamera ein/aus.
Mikrofonkabelanschluss (Anbringung des vorderen Mikrofons)
Dient der Sicherung des Mikrofonkabels.
Stifthalter
Anbringung des Zoomring-Stifts, der von der Kamera entfernt wird.
Kopfhöreranschluss (Kopfhörer)
Kopfhöreranschluss für den Audiomonitor.
<AUDIO INPUT 2> Anschluss (XLR, 3-Pin) (Verwenden eines externen Mikrofons und eines Audiogeräts)
Schließen Sie Audiogeräte oder das Mikrofon an.
<SDI OUT> Anschluss (Externe Zufuhr des Zeitcodes)
Ausgangsanschluss für HD/SD SDI-Signale.
<TC IN/OUT> Anschluss (Definition von Zeitdaten)
Ein-/Ausgangsanschluss für den Zeitcode.
Wählen Sie Ein-/Ausgang mit dem <IN/OUT>-Schalter aus.
<GENLOCK IN/VIDEO OUT> Anschluss (Externe Zeitcode-Kopplung)
Ausgangsanschluss für Referenzsignale, wenn Genlock im Kamerabereich eingestellt wird. Ausgangsanschluss für den Videomonitor.
Wählen Sie Ein-/Ausgang mit dem <IN/OUT>-Schalter aus.
<IN/OUT> Schalter (Einstellungen der Userbits)
Einstellung von Ein- und Ausgang für die <TC IN/OUT>- und <GENLOCK IN/VIDEO OUT>-Anschlüsse.
<CAM REMOTE> Anschluss (Fernbedienung)
Schließen Sie die Fernbedienung (Sonderzubehör) an, um bestimmte Funktionen fernsteuern zu können.
<FOCUS IRIS>: (3,5 mm-Klinkenstecker) Fernsteuerung von Fokus- und Blendenbetrieb.
<ZOOM S/S>: (2,5 mm-Klinkenstecker) Fernsteuerung von Zoomfunktion und Aufnahmestart/-Ende.
Stativlöcher
Anbringung des Stativs. (Unterseite)
Größe der Montageöffnung
1/4-20 UNC (Schraubenlänge 5,5 mm oder kürzer)
3/8-16 UNC (Schraubenlänge 5,5 mm oder kürzer)
<OPEN> Taste (Für das Funkmodul AJ-WM30/AJ-WM50)
Diese Taste öffnet die Abdeckung des <USB2.0 HOST>-Anschlusses an der Unterseite.
<USB2.0 HOST> Anschluss (Sub-Host) (Für das Funkmodul AJ-WM30/AJ-WM50)
Anschluss für das kabellose LAN-Netzwerk. Montage des Funkmoduls AJ-WM30/AJ-WM50 (Sonderzubehör).
