Anzeige von Zebramustern

Die Kamera kann zwei Arten von Zebramustern anzeigen.

Drücken Sie die <ZEBRA>-Taste, um das Zebramuster anzuzeigen, das im Menü festgelegt wurde.

Zebramuster können den Einstellungen entsprechend auch im Video des <GENLOCK IN/VIDEO OUT>-Anschlusses angezeigt werden.

Der Pegel für das Anzeigen von Zebramustern kann im Hauptmenü eingestellt werden → [DISPLAY SETUP].

Menüpunkt

Beschreibung der Einstellungen

[ZEBRA1 DETECT]

Stellt den Extraktionspegel von Zebramuster 1 ein.

[0%]…[109%]

  • Werkseinstellung: [70%]

[ZEBRA2 DETECT]

Stellt den Extraktionspegel von Zebramuster 2 ein.

[0%]…[109%]

  • Werkseinstellung: [85%]

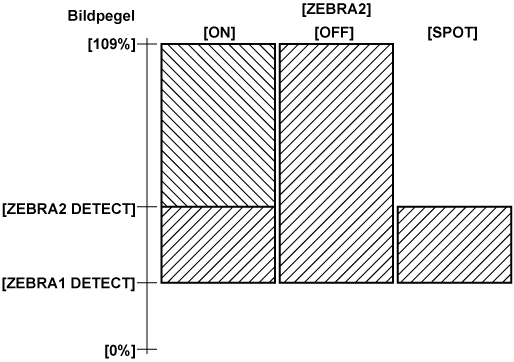

[ZEBRA2]

Stellt ein/aus für Zebramuster 2 ein, und wählt den Typ.

[ON], [SPOT], [OFF]

  • Werkseinstellung: [SPOT]

[SPOT]: Im Zebramuster wird ein Bildpegel vom Einstellungswert von [ZEBRA1 DETECT] bis zum Einstellungswert von [ZEBRA2 DETECT] angezeigt.

co_other_zebra

Um die Zebramuster im Video des Monitorausgangsanschlusses anzuzeigen (<GENLOCK IN/VIDEO OUT>), stellen Sie im Hauptmenü → [OUTPUT SEL] → [VIDEO OUT ZEBRA] ein.
