Einstellungen für drahtloses LAN

Dieser Abschnitt beschreibt die Einstellungen für die Verbindung zwischen Kamera und Mobilgeräten (iPad/iPhone), Computern oder drahtlosen Zugangspunkten via drahtloses LAN.

[DIRECT] Modus

Führen Sie die folgenden Schritte aus, um direkt von einem Smartphone, Tablet oder Computer auf die Netzwerkfunktionen der Kamera zuzugreifen.

Wählen Sie [DIRECT] im Hauptmenü → [NETWORK SETUP] → [WIRELESS PROPERTY] → [TYPE] aus.

Wählen Sie die einzelnen Elemente im Hauptmenü → [NETWORK SETUP] → [WIRELESS PROPERTY] wie gewünscht aus.

[MAC ADDRESS]:MAC-Adresse im kabellosen LAN (kann nicht geändert werden)

[SSID]: Netzwerkname der Kamera (SSID) (Werkseinstellung: [AJ-PX270])

[BAND]: Einstellung, die zwischen 2 Übertragungsverfahren (2,4 GHz oder 5 GHz) (Werkseinstellung: [2.4GHz]) (bei Verwendung von AJ-WM30: [2.4GHz]/bei Verwendung von AJ-WM50: [2.4GHz] oder [5GHz])

[CHANNEL (2.4GHz)]: Bei Einstellung auf 2,4 GHz (Werkseinstellung: [AUTO]) verwendeter Kanal

[CHANNEL (5GHz)]: Bei Einstellung auf 5 GHz (Werkseinstellung: [AUTO]) verwendeter Kanal

[ENCRYPTION]: Zu verwendendes Verschlüsselungsformat (Werkseinstellung: [WPA2-AES])

[ENCRYPT KEY]:WPA2 Verschlüsselung (Werkseinstellung: [01234567890123456789abcdef])

[DHCP]: Automatischer Abruf via DHCP-Funktion ([ENABLE]: Automatischer Abruf wird verwendet/[DISABLE]: Automatischer Abruf wird nicht verwendet) (Werkseinstellung: [ENABLE]) (kann nicht eingestellt werden)

[IP ADDRESS]:IP-Adresse der Kamera (Werkseinstellung: [192.168.0.1]).

[SUBNET MASK]: Subnetz-Maske (Werkseinstellung: [255.255.255.0])

[DEFAULT GATEWAY]: Standard-Gateway (Werkseinstellung: [192.168.0.254]) (nicht einstellbar)

[PRIMARY DNS]: Einstellung für primären DNS-Server (Werkseinstellung: [0.0.0.0]) (nicht einstellbar)

[SECONDARY DNS]: Einstellung für sekundären DNS-Server (Werkseinstellung: [0.0.0.0]) (nicht einstellbar)

[DHCP SERVER]: Einstellung, ob die DHCP SERVER-Funktion verwendet werden soll ([ENABLE]: Verwendet die DHCP SERVER-Funktion/[DISABLE]: Verwendet die DHCP SERVER-Funktion nicht) (Werkseinstellung: [ENABLE])

Wählen Sie [WLAN] im Hauptmenü → [NETWORK SETUP] → [NETWORK SEL] aus.

Bei Änderungen an der Einstellung wird die Kamera bei Bedarf neu gestartet.

Wählen Sie die SSID aus der Liste der Zugangspunkte für Mobilgeräte oder Computer aus und geben Sie das Passwort (Verschlüsselungsschlüssel) ein.

Zeigen Sie die Liste der Zugangspunkte in den Drahtloseinstellungen ein und wählen Sie die [SSID] für die Kamera aus.

  • Werkseinstellung: [AJ-PX270]

Geben Sie das Passwort (Verschlüsselungsschlüssel) in der Bestätigungsabfrage ein.

  • Werkseinstellung: [01234567890123456789abcdef]

Prüfen Sie die Netzwerkverbindung.

Prüfen Sie nach Abschluss der Einstellungen, dass die Mobilgeräte (iPad/iPhone) und Computer korrekt mit dem Netzwerk verbunden sind.

Die P2 Browser-Anwendung kann nur mit einer funktionierenden Netzwerkverbindung verwendet werden. Mit einer Verbindung im [DIRECT]-Modus kann die FTP-Clientfunktion nicht verwendet werden.

[INFRA]-Modus (wenn SSID manuell eingegeben wird)

Benutzen Sie die folgenden Verfahren, wenn Sie sich manuell zu einem drahtlosen Zugangspunkt verbinden.

Wählen Sie [INFRA] im Hauptmenü → [NETWORK SETUP] → [WIRELESS PROPERTY] → [TYPE] aus.

Wählen Sie die einzelnen Elemente im Hauptmenü → [NETWORK SETUP] → [WIRELESS PROPERTY] wie gewünscht aus.

[MAC ADDRESS]:MAC-Adresse im kabellosen LAN (kann nicht geändert werden)

[BAND]: Einstellung, die zwischen 2 Übertragungsverfahren (2,4 GHz oder 5 GHz) (Werkseinstellung: [2.4GHz]) umschaltet (nicht einstellbar)

[CHANNEL (2.4GHz)]: Bei Einstellung auf 2,4 GHz (Werkseinstellung: [AUTO]) verwendeter Kanal (nicht einstellbar)

[CHANNEL (5GHz)]: Bei Einstellung auf 5 GHz (Werkseinstellung: [AUTO]) verwendeter Kanal (nicht einstellbar)

[DHCP]: Automatischer Abruf via DHCP-Funktion ([ENABLE]: Automatischer Abruf wird verwendet/[DISABLE]: Automatischer Abruf wird nicht verwendet) (Werkseinstellung: [ENABLE])

[IP ADDRESS]:IP-Adresse der Kamera (Werkseinstellung: [192.168.0.1]).

[SUBNET MASK]: Subnetz-Maske (Werkseinstellung: [255.255.255.0])

[DEFAULT GATEWAY]: Standard-Gateway (Werkseinstellung: [192.168.0.254])

[PRIMARY DNS]: Einstellung für primären DNS-Server (Werkseinstellung: [0.0.0.0]) (Wenn [DHCP] auf [ENABLE] eingestellt ist und vom DNS-Server abgerufen werden kann, wird der eingestellte DNS-Server mit dem extern abgerufenen Wert überschrieben. Wenn als Wert [0.0.0.0] eingestellt ist, wird der Server nicht eingestellt.)

[SECONDARY DNS]: Einstellung für sekundären DNS-Server (Werkseinstellung: [0.0.0.0]) (Wenn [DHCP] auf [ENABLE] eingestellt ist und vom DNS-Server abgerufen werden kann, wird der eingestellte DNS-Server mit dem extern abgerufenen Wert überschrieben. Wenn als Wert [0.0.0.0] eingestellt ist, wird der Server nicht eingestellt.)

Wählen Sie [WLAN] im Hauptmenü → [NETWORK SETUP] → [NETWORK SEL] aus.

Bei Änderungen an der Einstellung wird die Kamera bei Bedarf neu gestartet.

Geben Sie Informationen zum drahtlosen Zugangspunkt ein, mit dem Sie sich verbinden wollen.

Wählen Sie [MANUAL] im Hauptmenü → [NETWORK SETUP] → [WIRELESS PROPERTY] → [SSID INPUT MODE] aus.

Geben Sie die SSID des drahtlosen Zugangspunkts als Ziel unter [SSID] in der Kamera ein.

Wählen Sie die zu verwendende Verschlüsselungsmethode unter [ENCRYPTION] der Kamera aus.

  • Werkseinstellung: [WPA2-AES]

Geben Sie das Passwort des drahtlosen Zugangspunkts als Ziel unter [ENCRYPT KEY] in der Kamera ein.

Prüfen Sie die Netzwerkverbindung.

Prüfen Sie nach Abschluss der Einstellungen, ob die Kamera korrekt mit dem drahtlosen Zugangspunkt verbunden ist.

Bei korrekter Netzwerkverbindung erscheint das Netzwerkstatussymbol oben rechts im Vorschaubildschirm in gelb, und Anwendungen (P2 Browser, FTP-Clientfunktion), die eine Netzwerkverbindung benötigen, können verwendet werden.

[INFRA]-Modus (wenn SSID aus der Liste ausgewählt wird)

Benutzen Sie die folgenden Verfahren, wenn der drahtlose Zugangspunkt für die Verbindung aus einer Liste ausgewählt wird.

Wählen Sie [INFRA] im Hauptmenü → [NETWORK SETUP] → [WIRELESS PROPERTY] → [TYPE].

Stellen Sie die einzelnen Elemente im Hauptmenü → [NETWORK SETUP] → [WIRELESS PROPERTY] wie gewünscht ein.

[MAC ADDRESS]: MAC-Adresse im drahtlosen LAN (kann nicht geändert werden)

[BAND]: Einstellung, die zwischen 2 Übertragungsverfahren (2,4 GHz oder 5 GHz) (Werkseinstellung: [2.4GHz]) umschaltet (nicht einstellbar)

[CHANNEL (2.4GHz)]: Bei Einstellung auf 2,4 GHz (Werkseinstellung: [AUTO]) verwendeter Kanal (nicht einstellbar)

[CHANNEL (5GHz)]: Bei Einstellung auf 5 GHz (Werkseinstellung: [AUTO]) verwendeter Kanal (nicht einstellbar)

[DHCP]: Automatischer Abruf via DHCP-Funktion ([ENABLE]: Automatischer Abruf wird verwendet/[DISABLE]: Automatischer Abruf wird nicht verwendet) (Werkseinstellung: [ENABLE])

[IP ADDRESS]: IP-Adresse der Kamera (Werkseinstellung: [192.168.0.1]).

[SUBNET MASK]: Subnetz-Maske (Werkseinstellung: [255.255.255.0])

[DEFAULT GATEWAY]: Standard-Gateway (Werkseinstellung: [192.168.0.254])

[PRIMARY DNS]: Einstellung für primären DNS-Server (Werkseinstellung: [0.0.0.0]) (Wenn [DHCP] auf [ENABLE] eingestellt ist und vom DNS-Server abgerufen werden kann, wird der eingestellte DNS-Server mit dem extern abgerufenen Wert überschrieben. Wenn als Wert [0.0.0.0] eingestellt ist, wird der Server nicht eingestellt.)

[SECONDARY DNS]: Einstellung für sekundären DNS-Server (Werkseinstellung: [0.0.0.0]) (Wenn [DHCP] auf [ENABLE] eingestellt ist und vom DNS-Server abgerufen werden kann, wird der eingestellte DNS-Server mit dem extern abgerufenen Wert überschrieben. Wenn als Wert [0.0.0.0] eingestellt ist, wird der Server nicht eingestellt.)

Wählen [WLAN] Sie im Hauptmenü → [NETWORK SETUP] → [NETWORK SEL].

Bei Änderungen an der Einstellung wird die Kamera bei Bedarf neu gestartet.

Geben Sie Informationen zum drahtlosen Zugangspunkt ein, mit dem Sie sich verbinden wollen.

Wählen Sie [SELECT] im Hauptmenü → [NETWORK SETUP] → [WIRELESS PROPERTY] → [SSID INPUT MODE] aus.

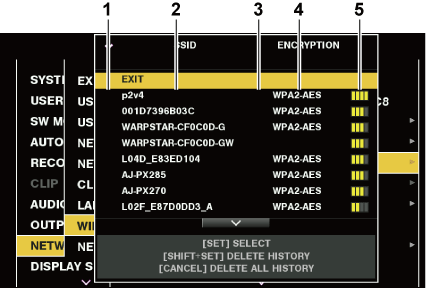

Wenn [SSID] ausgewählt wird und die <SET>-Taste gedrückt wird, wird der SSID-Verbindungsziel-Listenbildschirm (SSID-Verbindungszielort-Listenbildschirm) angezeigt.

Wählen Sie SSID des drahtlosen Zugangspunkts des Verbindungsziels unter Verwendung des Steuerhebels und drücken Sie dann die <SET>-Taste.

  • Sie können die ausgewählte SSID aus dem Verbindungsverlauf löschen, indem Sie SSID auswählen und die Taste <SET> drücken, während <SHIFT> gedrückt wird.

  • Sie können den gesamten SSID-Verbindungsverlauf löschen, indem Sie die <EXIT>-Taste drücken und dabei die <SHIFT>-Taste gedrückt halten.

Geben Sie das Passwort des drahtlosen Zugangspunktes ein, um sich mit [ENCRYPT KEY] der Kamera zu verbinden.

Prüfen Sie die Netzwerkverbindung.

Prüfen Sie nach Abschluss der Einstellungen, ob die Kamera korrekt mit dem drahtlosen Zugangspunkt verbunden ist.

Bei korrekter Netzwerkverbindung erscheint das Netzwerkstatussymbol oben rechts im Vorschaubildschirm in gelb, und Anwendungen (P2 Browser, FTP-Clientfunktion), die eine Netzwerkverbindung benötigen, können verwendet werden.

[4G/LTE]-Modus

Gehen Sie wie folgt vor, wenn Sie die Kamera mit dem 4G/LTE-USB-Modem verbinden.

Wählen Sie [4G/LTE] im Hauptmenü → [NETWORK SETUP] → [NETWORK SEL].

Wenn das Hauptmenü → [NETWORK SETUP] → [4G/LTE PROPERTY] aktiviert ist, wählen Sie [4G/LTE PROPERTY] aus und konfigurieren Sie jede Einstellung dem Bedarf entsprechend.

Wenn die Einstellung von [4G/LTE PROPERTY] für das verbundene 4G/LTE USB-Modem erforderlich ist, wird [4G/LTE PROPERTY] aktiviert.

Wenn die folgende Einstellung erforderlich ist, geben Sie die Informationen vom Provider ein.

[APN]: Stellen Sie den vom Provider angegebenen APN (Zugangspunktnamen) ein.

[USER ID]: Stellen Sie den vom Provider angegebenen Benutzernamen ein.

[PASSWORD]: Stellen Sie das vom Provider angegebene Passwort ein.

[DIAL NO.]: Stellen Sie die Telefonnummer ein. Einzelheiten finden Sie in der Anleitung des Anbieters, mit dem Sie einen Vertrag haben.

Prüfen Sie die Netzwerkverbindung.

Prüfen Sie, ob die Kamera über 4G/LTE mit dem Netzwerk verbunden ist.

[4G/LTEimageicon_4g_link] wird im Bildschirm angezeigt, wenn die Netzwerkverbindung korrekt ist. Außerdem wird das Netzwerkstatussymbol oben rechts im Miniaturbildbildschirm in Gelb angezeigt, und die Anwendung, die das Netzwerk nutzt, kann verwendet werden.
