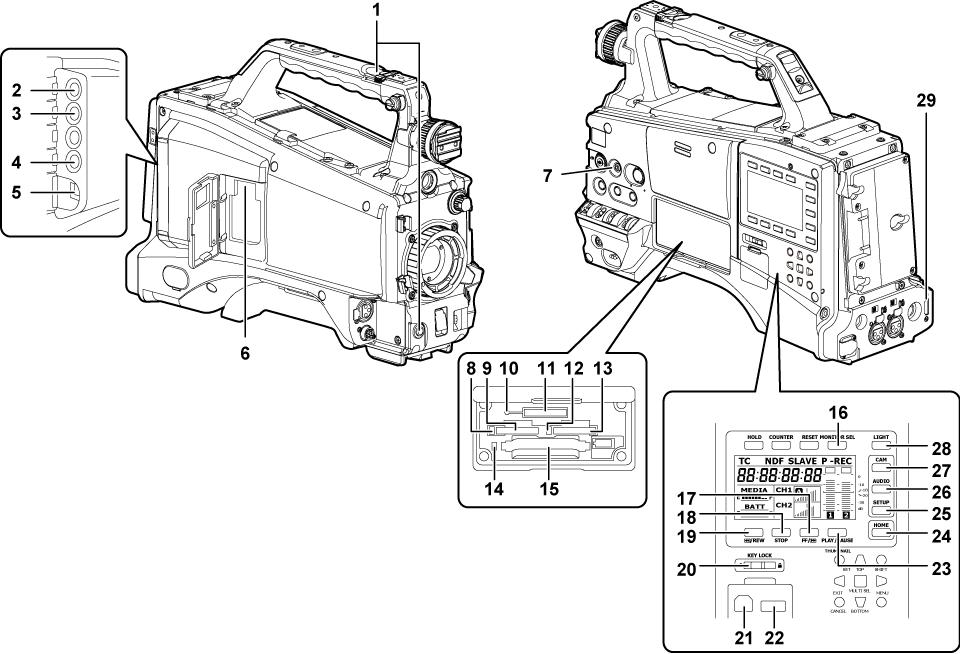

撮影・記録/再生機能部（記録部）
〈REC〉ボタン（撮影するには）
ボタンを押すと記録が始まります。再度押すと記録が停止します。
このボタンは、レンズ側のVTRボタンと同じ機能です。
〈SDI OUT1〉端子（各端子からの映像出力の選択）
SDI信号の出力端子です。システムモードと同じ信号形式で出力されます。ダウンコンバートおよびアップコンバートには対応していません。
〈GL IN/VIDEO OUT〉端子（タイムコードを外部ロックさせる）
カメラ部にゲンロックをかけるときの基準信号入力端子です。また、モニター用VBS信号の出力端子です。メインメニュー→［IN/OUT SEL］→［GL IN/VIDEO OUT SEL］で切り替えます。
〈SDI OUT2/IN〉端子（各端子からの映像出力の選択）
モニター用SDI信号の出力端子です。また、SDI信号の入力端子です。メインメニュー→［IN/OUT SEL］→［SDI OUT2/IN SEL］で切り替えます。〈SDI OUT1〉端子とは独立した映像が出力できます。また、SmartUIの［SET02:MON OUT SELECT］画面でHD SDI信号またはダウンコンバートしたSD SDI信号が選択できます。クロスコンバートおよびアップコンバートには対応していません。
〈LAN〉端子（有線LANの場合）
LANケーブルを接続します。
〈USB2.0〉端子（サブホスト）（ワイヤレスモジュールAJ-WM30の場合、AJ-WM30以外のワイヤレスモジュールの場合）
ワイヤレスモジュールAJ-WM30（別売品）を装着します。または、4G/LTE USBモデム（別売品）と本体を接続するUSB 2.0延長ケーブルを装着します。
〈FOCUS ASSIST〉ボタン（フォーカスアシスト機能）
フォーカスアシスト機能の入/切ボタンです。
microP2メモリーカード1アクセスLED（P2カードアクセスLEDとP2カードの状態について）
microP2メモリーカードスロット1に挿入したカードの記録、再生のアクセス状況を表示します。
microP2メモリーカードスロット1（P2カードを入れる）
ビジー（動作状態表示）ランプ（SDメモリーカードを取り出すには）
SDメモリーカードの動作状態を表示するランプで、動作時に点灯します。
SDメモリーカードスロット（SDメモリーカードを入れるには）
SDメモリーカード（別売品）の挿入口です。SDメモリーカードは、カメラの設定メニューやシーンファイルの記録/呼び出し、メタデータのアップロードやプロキシー記録などで使用します。
microP2メモリーカード2アクセスLED（P2カードアクセスLEDとP2カードの状態について）
microP2メモリーカードスロット2に挿入したカードの記録、再生のアクセス状況を表示します。
microP2メモリーカードスロット2（P2カードを入れる）
P2メモリーカードアクセスLED（P2カードアクセスLEDとP2カードの状態について）
P2メモリーカードスロットに挿入したカードの記録、再生のアクセス状況を表示します。
P2メモリーカードスロット（P2カードを入れる）
〈MONITOR SEL〉ボタン
ボタンを押すごとに、スピーカー、〈PHONES〉端子、および〈AUDIO OUT〉端子に出力される音声チャンネルを［CH1/2］、［CH3/4］に切り替えます。連動して音声チャンネルレベルメーターのチャンネル表示も切り替わります。
SmartUIの［HOME］画面以外の画面を表示している場合は、各設定画面に応じた機能が実行されます。
〈FF/
〉ボタン停止中に押すと高速再生になります。
再生中に押すと約4倍速の再生になります。
また、再生の一時停止状態のときに押すと、次クリップの先頭で一時停止した状態（頭出し状態）になります。
SmartUIの［HOME］画面以外の画面を表示している場合は、各設定画面に応じた機能が実行されます。
〈STOP〉ボタン
再生を停止するときに押します。
また、インターバル記録、ワンショット記録を停止するときや、ワンクリップレックのクリップ連結をいったん終了するときに押します。
SmartUIの［HOME］画面以外の画面を表示している場合は、各設定画面に応じた機能が実行されます。
〈
/REW〉ボタン停止中に押すと高速逆再生になります。
再生中に押すと約4倍速の逆再生になります。
また、再生の一時停止状態のときに押すと、現在再生中のクリップの先頭で一時停止した状態（頭出し状態）になります。
SmartUIの［HOME］画面以外の画面を表示している場合は、各設定画面に応じた機能が実行されます。
〈KEY LOCK〉スイッチ（SmartUIで使用するボタンについて）
SmartUIおよびサムネール操作に関連する各ボタンの操作を禁止します。ただし〈LIGHT〉ボタンの操作は禁止されません。
〈USB2.0〉端子（デバイス）（USBデバイスモードでのパーソナルコンピューターとの接続）
〈USB2.0〉端子（ホスト）（USBホストモードでの外部機器との接続）
USB 2.0ケーブルを接続します。
メインメニュー→［NETWORK SETUP］→［USB MODE］で［ON］に設定すると、USB 2.0を使ったデータ転送ができます。
このとき、本機での記録・再生やクリップの操作は制限されます。
〈PLAY/PAUSE〉ボタン
再生画像を見るときに押します。
再生中に押すと、再生を一時停止します。
SmartUIの［HOME］画面以外の画面を表示している場合は、各設定画面に応じた機能が実行されます。
〈HOME〉ボタン（SmartUIで使用するボタンについて）
SmartUIに［HOME］画面を表示します。
〈SETUP〉ボタン（［SETUP］画面）
SmartUIに［SETUP］画面を表示します。
〈AUDIO〉ボタン（［AUDIO］画面）
SmartUIに［AUDIO］画面を表示します。
〈CAM〉ボタン（［CAMERA］画面）
SmartUIに［CAMERA］画面を表示します。
〈LIGHT〉ボタン
SmartUIの照明をコントロールします。押すごとにSmartUIの照明の点灯/消灯を切り替えます。
〈HDMI〉端子（各端子からの映像出力の選択）
モニター用映像の出力端子です。
