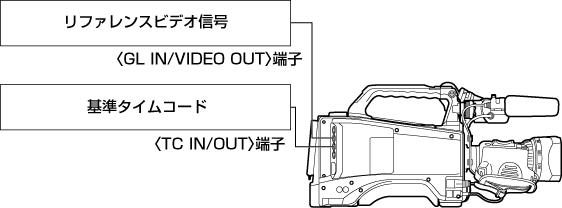

外部ロックさせるための接続例
図のように、リファレンスビデオ信号と基準タイムコードの両方を接続します。
リファレンス信号とゲンロックについては「外部基準信号の選択とゲンロックの設定」を参照してください。
タイムコードを外部ロックさせる

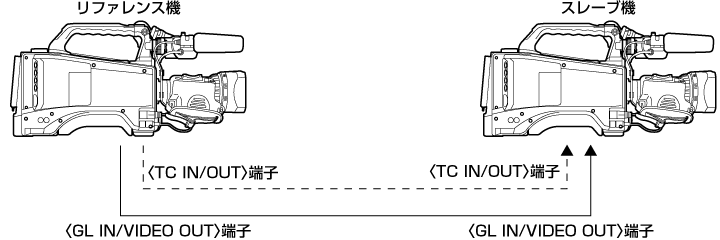

本機の内部タイムコードジェネレーターを外部ジェネレーターにロックさせることができます。また、外部機器のタイムコードジェネレーターを本機の内部ジェネレーターにロックさせることもできます。
外部ロックの操作手順
次の手順で、タイムコードを外部ロックさせます。
メインメニュー→［IN/OUT SEL］→［TC IN/OUT SEL］を［TC IN］に設定する。
〈SETUP〉ボタンを押し、SmartUIの［SET01:TC/UB］画面を表示する。
〈COUNTER〉ボタンを押し、カウンター表示を［TC］に設定する。
〈STOP〉ボタンを押し、［TC_MD］を［F-RUN］に設定する。
タイムコードの規格を満たした位相関係にある基準タイムコードとリファレンスビデオ信号を、〈TC IN/OUT〉端子と〈GL IN/VIDEO OUT〉端子へそれぞれ入力する。
内蔵タイムコードジェネレーターは、基準タイムコードにロックします。ロックしてから約10秒経過した後は、外部からの基準タイムコードの接続を外しても、外部ロック状態は保たれます。
ゲンロックの入力基準信号が乱れた場合、正常に記録できません。ビューファインダーに［TEMPORARY PAUSE IRREGULAR SIG］が表示され、クリップが分割されます。また、タイムコードの連続性も保証されません。信号が正常に戻ると記録を再開します。ただし、ループレックのときは、記録を再開しません。
外部ロックの操作をすると、タイムコードは瞬時に外部のタイムコードにロックし、外部タイムコードの値と同じ値がカウンター表示部に出て、［TCG［R］］表示が白黒反転文字になります。シンクジェネレーターが安定するまでの数秒間は、記録モードにしないでください。なお、タイムコードは〈TC IN/OUT〉端子信号にロックします。
メインメニュー→［RECORDING SETUP］→［PRE REC］を［ON］で使用している場合、記録直前にタイムコードをレックランからフリーランに切り替えたり、〈TC IN/OUT〉端子に外部タイムコードを入力してスレーブロックさせたりすると、乱れた映像や停止したタイムコードが記録されることがあります。
一度、スレーブすると〈TC IN/OUT〉端子や〈GL IN/VIDEO OUT〉端子の入力がなくなっても、スレーブ状態を継続します。ただし、次の場合はスレーブ状態が解除されます。
SmartUIの［SET01:TC/UB］画面でタイムコードを設定した場合
電源を切った場合
［DF MODE］で［DF］/［NDF］を切り替えた場合
SmartUIの［SET01:TC/UB］画面で［TC_MD］を［R-RUN］に設定した場合
［REC FORMAT］、［CAMERA MODE］を切り替えた場合
外部ロック時のユーザーズビットの設定について
ユーザーズビットを外部からの入力値にロックさせるには、メインメニュー→［RECORDING SETUP］→［UBG MODE］で［EXT］に設定します。レックラン/フリーランの設定にかかわらず、〈TC IN/OUT〉端子に入力されたユーザーズビット値にスレーブします。
外部ロックを解除するには
外部タイムコードの供給を止めてから、メインメニュー→［RECORDING SETUP］→［UBG MODE］を［EXT］以外に設定します。
外部ロック中に、電源をバッテリーから外部DC電源に切り替えるときのお願い
タイムコードジェネレーターの電源の連続性を保つため、〈DC IN〉端子に外部DC電源を接続してから、バッテリーを抜いてください。バッテリーを先に抜いたときは、タイムコードの外部ロックの連続性は保証されません。
外部ロック中のカメラ部の外部同期について
外部ロック中、〈GL IN/VIDEO OUT〉端子に入力されるリファレンスビデオ信号により、カメラ部はゲンロックがかかります。
