Connexion à des périphériques externes

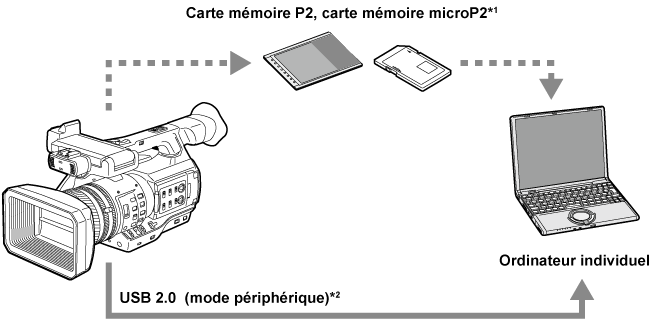

Mode du périphérique USB

Les données (fichiers) destinées à l’édition non linéaire sur un ordinateur sont transférées.

co_body_externaldevices_usb2

Les cartes mémoire P2 et microP2 sont disponibles en option. Ils ne sont pas fournis avec la caméra.

Le câble USB 2.0 n’est pas fourni avec la caméra. Préparez un câble disponible dans le commerce USB 2.0 (blindé pour supprimer le bruit).

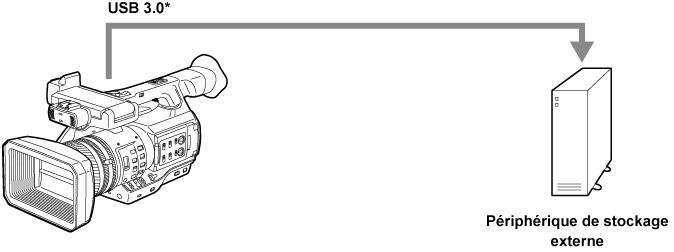

Mode d’hôte USB (connexion à la borne <USB3.0 HOST>)

La caméra commande directement le disque dur pour transférer les données.

co_body_externaldevices_usb3

Le câble USB 3.0 n’est pas fourni avec le produit. Utilisez un câble USB 3.0 disponible dans le commerce (avec double blindage pour la réduction du bruit).

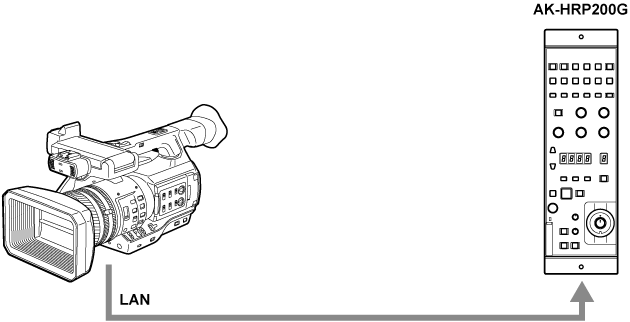

Connexion au pupitre d’exploitation (AK-HRP200G)

Vous pouvez télécommander certaines fonctions en connectant le pupitre d’exploitation AK-HRP200G (en option) à l’aide d’un câble LAN.

co_body_externaldevices_HRP200G

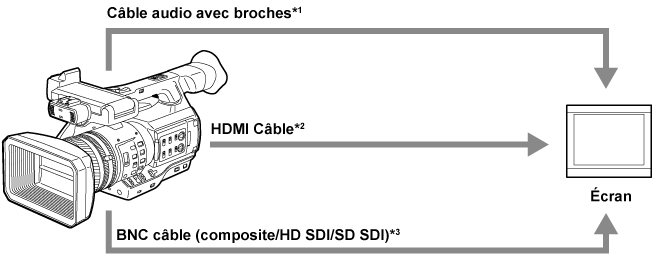

Connexion au moniteur

Un moniteur peut être connecté aux images de sortie.

co_body_externaldevices_monitor

Les câbles sont disponibles en option. Ils ne sont pas fournis avec la caméra.

Utilisez un câble (en option) HDMI à double blindage. Pour le câble HDMI l’utilisation du câble Panasonic HDMI est recommandée.

Pour le câble BNC (en option) qui est connecté à la borne <SDI OUT>, préparez un câble à double blindage qui soit équivalent à 5C-FB.
