Pour un module sans fil autre que l’AJ-WM30/AJ-WM50

Connectez le module sans fil autre que l’AJ-WM30/AJ-WM50 (en option) à la caméra. Vous pouvez retirer la dragonne.

Mettez la caméra hors tension avant de brancher ou de débrancher le module sans fil.

co_body_4g_lte

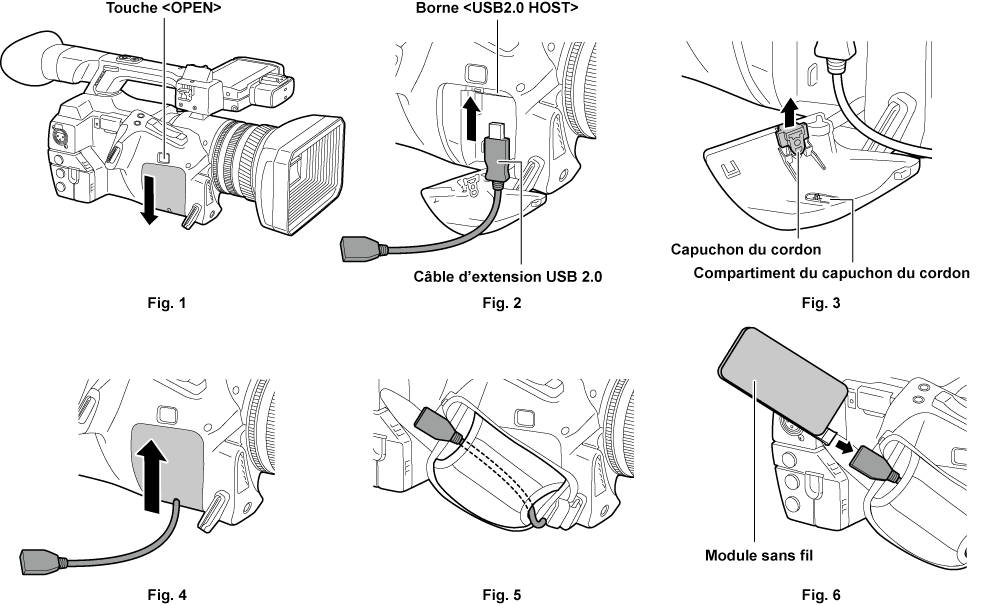

Appuyez sur la touche <OPEN> et retirez le cache en le faisant glisser dans le sens indiqué par la flèche. (Fig. 1)

Connectez le câble d’extension USB 2.0 (en option : type A mâle/femelle, 0,2 m) à la borne <USB2.0 HOST>. (Fig. 2)

Retirez le capuchon du cordon à l’intérieur du cache que vous avez retiré (Fig. 3), introduisez le câble d’extension USB 2.0 et faites glisser le cache pour le refermer. (Fig. 4)

Le cache du cordon que vous avez retiré peut être rangé dans le compartiment du capuchon du cordon à l’intérieur du cache.

Introduisez le câble d’extension USB 2.0 dans le compartiment de la dragonne. (Fig. 5)

Connectez le module sans fil. (Fig. 6)

Il est possible de ranger le module sans fil dans la dragonne.
