- Description des pièces

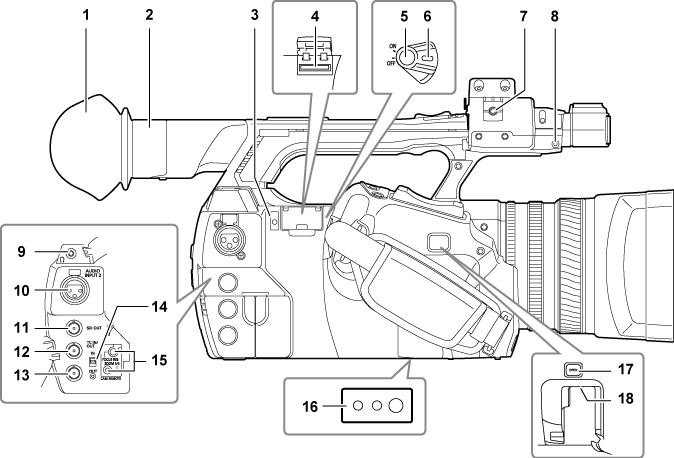

- Côté droit
Côté droit

Œilleton (Fixation de l’œilleton)
Oculaire
Voyant indiquant une utilisation en cours (indication d’état actif) (Retrait des cartes mémoire SD)
Ce voyant indique l’état actif de la carte mémoire SD. Il s’allume lorsque la carte est active.
Emplacement de carte mémoire SD (Insertion des cartes mémoire SD)
Il s’agit du logement de la carte mémoire SD (en option). Utilisez la carte mémoire SD pour enregistrer / ouvrir le menu de réglage de la caméra ou pour télécharger des métadonnées ou réaliser un enregistrement proxy, etc.
Bouton d’enregistrement (côté prise) (Prise de vue)
Appuyez sur cette touche pour démarrer l’enregistrement. Appuyez de nouveau dessus pour arrêter l’enregistrement.
Utilisé pour enregistrer directement en mode miniature.
Interrupteur d’alimentation (Préparation)
Permet d’allumer / d’éteindre l’appareil.
Collier de câble du microphone (Fixation du microphone avant)
Utilisé pour sécuriser le câble du microphone.
Support de goupille
Permet d’attacher la goupille de la bague de zoom lorsque celle-ci est détachée de l’appareil.
Prise du casque (Écouteurs)
Il s’agit de la borne de connexion du casque pour le moniteur audio.
<AUDIO INPUT 2> borne (XLR, 3 broches) (Utilisation du microphone externe et du dispositif audio)
Permet de connecter l’appareil audio ou le microphone.
Borne <SDI OUT> (Obtention du code temporel de manière externe)
C’est la borne de sortie pour les signaux HD/SD SDI.
Borne <TC IN/OUT> (Définition des données temporelles)
Il s’agit de la borne d’entrée / de sortie pour le code temporel.
Utilisez l’interrupteur <IN/OUT> pour sélectionner l’entrée ou la sortie.
Borne <GENLOCK IN/VIDEO OUT> (Verrouillage externe du code temporel)
Il s’agit de la borne d’entrée pour les signaux de référence lors du réglage du Genlock sur la section du caméscope. Il s’agit de la borne de sortie vidéo du moniteur.
Utilisez le commutateur <IN/OUT> pour sélectionner l’entrée ou la sortie.
Interrupteur <IN/OUT> (Réglage des bits d’utilisateur)
Permet de commuter l’entrée et la sortie des bornes <TC IN/OUT> et <GENLOCK IN/VIDEO OUT>.
Borne <CAM REMOTE> (Télécommande)
Connectez la télécommande (en option) pour commander à distance certaines fonctions.
<FOCUS IRIS> : (3,5 mm mini jack) Permet de contrôler à distance le fonctionnement de la mise au point et du diaphragme.
<ZOOM S/S> : (2,5 mm mini jack) Permet de contrôler à distance le fonctionnement du zoom et du démarrage / de l’arrêt.
Orifices pour le trépied
Permet de fixer le trépied. (vers le bas)
Taille de l’orifice de montage
1/4-20 UNC (longueur de la vis 5,5 mm ou moins)
3/8-16 UNC (longueur de la vis 5,5 mm ou moins)
Touche <OPEN> (Pour le module sans fil AJ-WM30/AJ-WM50)
Utilisez cette touche lors de l’ouverture du cache de la borne <USB2.0 HOST> en bas de la touche.
Borne <USB2.0 HOST> (sous-hôte) (Pour le module sans fil AJ-WM30/AJ-WM50)
Il s’agit de la borne pour le LAN sans fil. Permet de monter le module AJ-WM30/AJ-WM50 sans fil (en option).
