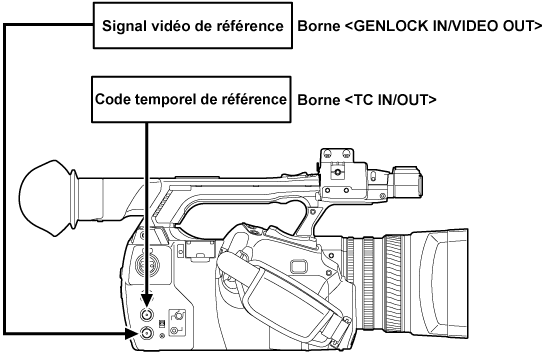

Exemple de connexions pour verrouillage externe
Comme sur le schéma, connectez à la fois le signal vidéo de référence et le code temporel de référence.
Pour des détails sur le signal de référence et le verrouillage du générateur, référez-vous à « Sélection du signal de référence externe et réglage du verrouillage du générateur ».

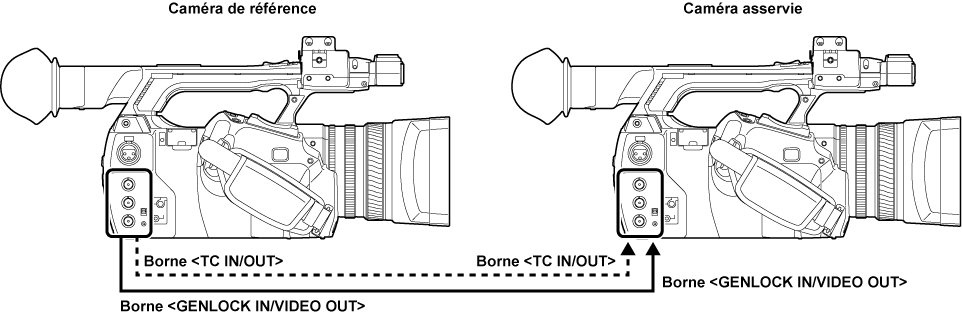

Quand deux caméras sont branchées et que l’une d’elles est utilisée comme caméra de référence

REMARQUE
Configurez la borne <TC IN/OUT> pour l’entrée ou la sortie grâce au commutateur <IN/OUT>.
Sur tous les périphériques, réglez le menu principal → [OUTPUT SEL] → [TC OUTPUT REF] sur [RECORDING], et le menu principal → [OTHER FUNCTIONS] → [GL PHASE] sur [COMPOSITE].
Si vous paramétrez [RECORDING] dans le menu principal → [OUTPUT SEL] → [TC OUTPUT REF], les deux caméras pourront procéder à l’enregistrement avec le même code temporel sur l’image.
Vous ne pouvez pas verrouiller de manière externe la sortie de la sous-porteuse du signal composite depuis la borne <GENLOCK IN/VIDEO OUT> de la caméra.
Lorsque le mode de système est 1080/23,98PsF, l’utilisation suivante est indisponible : connexion de deux caméras et utilisation d’une caméra comme caméra de référence, utilisation du signal composite envoyé par la borne <GENLOCK IN/VIDEO OUT>.
