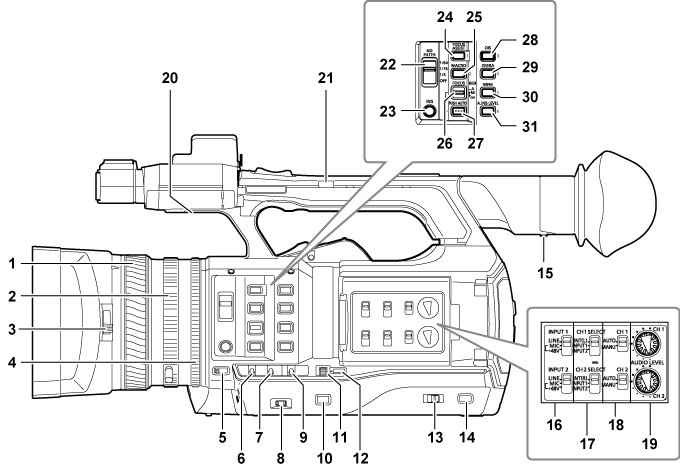

Côté gauche

Bague de mise au point (Mise au point (manuelle))
Mise au point manuelle lorsque l’interrupteur <FOCUS> est positionné sur <M>.
Bague de zoom (Bague de zoom)
Ajuste le zoom manuellement lorsque le commutateur <ZOOM> est réglé sur <MANUAL>.
Levier de réglage de protection de l’objectif (Ouverture et fermeture du capuchon d’objectif)
Ouvrez / fermez le cache de l’objectif.
Bague de diaphragme (Diaphragme)
Ajuste manuellement le diaphragme de l’objectif lorsque le diaphragme manuel est réglé avec la touche <IRIS>.
Interrupteur <ZOOM> (Réglage de l’interrupteur <ZOOM>)
Sélectionne le fonctionnement du zoom.
<SERVO> : permet d’utiliser le zoom commandé par moteur à l’aide du levier de zoom.
<MANUAL> : ce mode vous permet d’activer la bague de zoom manuellement pour ajuster l’angle de vue.
Interrupteur <DISP/MODE CHK> (Vérification et affichage de l’état de prise de vue)
Il s’agit l’interrupteur à ressort permettant de vérifier le statut de la prise de vue, etc.
- Basculez cet interrupteur vers le côté <OFF> pour effacer tous les écrans hormis l’affichage de l’état d’opération, l’affichage du cadre comme une zone, un compteur, un repère et une zone de sécurité.
- Basculez cet interrupteur vers le côté <CHK> pour afficher toutes les informations telles que l’état du réglage des fonctions de prises de vues, la liste des fonctions attribuées aux touches USER sur le moniteur LCD durant les prises de vues et en dehors de celles-ci. Chaque fois que cet interrupteur est basculé sur le côté <CHK>, l’affichage de l’état est activé.
Interrupteur <GAIN> (Gain)
Réglez la luminosité de l’écran selon les conditions d’éclairage dans lesquelles vous effectuez les prises de vues.
Molette <F.AUDIO LEVEL> (Réglage à l’aide de la molette <F.AUDIO LEVEL>)
Dans les conditions suivantes, les niveaux d’enregistrement des canaux audio 1 à 4 peuvent être réglés.
- Lorsque l’interrupteur <CH1>/<CH2> est positionné sur <MANU>
- Lorsque [AUTO LEVEL CH3]/[AUTO LEVEL CH4] est paramétré sur [OFF] dans le menu principal → [AUDIO SETUP] → [RECORDING CH SETTING]
L’attribution des canaux audio 1 à 4 peut s’effectuer dans le menu principal → [AUDIO SETUP] → [RECORDING CH SETTING] → [FRONT VR SELECT].
Interrupteur <WHITE BAL> (Ajustement de la balance des blancs)
Permet de sélectionner la méthode de réglage de balance des blancs.
<PRST> : permet de régler la balance des blancs sur la valeur prédéfinie. Chaque fois que vous appuyez sur la touche <AWB>, la caméra bascule entre [3200K], [5600K] et [VAR].
<A>/<B> : sélectionnez cette option si vous utilisez la valeur stockée du réglage de la balance des blancs.
Touche <MENU> (Opérations de base du menu de réglage)
Appuyez sur cette touche pour afficher [USER MENU]. Appuyez sur cette touche pendant 3 secondes ou plus pour afficher le menu principal. Appuyez de nouveau dessus pour revenir à l’image initiale.
Molette crantée <SEL/PUSH SET> (Opérations de base du menu de réglage)
Permet de déplacer, sélectionner et régler les éléments du menu de réglage quand celui-ci est affiché.
Permet de régler les valeurs prédéfinies de l’obturateur, du synchro-scan, de la fréquence d’image variable et de la balance des blancs.
Touche <MODE/MENU CANCEL> (Réglage de l’obturateur électronique)
- Quand le menu de réglage n’est pas affiché, chaque pression de la touche permet de changer de mode pour modifier la valeur variable de la vitesse d’obturation, de la fréquence d’image variable et de la balance des blancs.
- Quand le menu de réglage est affiché, le réglage des éléments de menu est annulé et l’écran précédent s’affiche.
Interrupteur <AUTO/MANUAL>
Permet de sélectionner la méthode de réglage de la mise au point, du gain, du diaphragme, de la balance des blancs et de la vitesse d’obturation lors de la prise de vue. Vous pouvez définir la fonction à attribuer à <AUTO> dans le menu principal → [AUTO SW].
<AUTO> : ajuste automatiquement. (Mode automatique)
<MANUAL> : ajuste manuellement. (Mode manuel)
Touche <SLOT SEL>
Permet de sélectionner l’emplacement de carte mémoire microP2 pour la cible d’enregistrement.
On peut utiliser cette touche comme la touche USER (USER7). (Attribution des fonctions aux boutons USER)
Levier d’ajustement dioptrique (Utilisation du viseur)
Permet d’ajuster l’échelle dioptrique pour que l’écran du viseur puisse être clairement visualisé.
Interrupteur <INPUT 1>/<INPUT 2> (Utilisation du microphone externe et du dispositif audio)
Permet de changer les signaux d’entrée audio connectés à la borne <AUDIO INPUT 1>/<AUDIO INPUT 2>.
<LINE> : sélectionnez cette option quand l’équipement audio est connecté par l’entrée de ligne.
<MIC> : sélectionnez cette option quand le microphone externe est connecté.
<+48V> : sélectionnez cette option quand le microphone externe est connecté et que le microphone nécessite une alimentation électrique.
Interrupteur <CH1 SELECT>/<CH2 SELECT> (Sélection des signaux d’entrée audio)
Permet de sélectionner l’audio à enregistrer sur le canal 1/2.
<INT(L)>/<INT(R)> : permet d’enregistrer l’audio gauche (audio droit) du microphone intégré.
<INPUT1> : permet d’enregistrer les signaux d’entrée à partir de la borne <AUDIO INPUT 1>.
<INPUT2> : permet d’enregistrer les signaux d’entrée à partir de la borne <AUDIO INPUT 2>.
Interrupteur <CH1>/<CH2> (Réglage du niveau d’enregistrement)
Permet de sélectionner la méthode pour régler le niveau d’entrée du canal audio 1/2.
<AUTO> : ajuste automatiquement.
<MANU> : permet d’ajuster à l’aide de la molette <AUDIO LEVEL CH1>/<AUDIO LEVEL CH2>.
Molette <AUDIO LEVEL CH1>/<AUDIO LEVEL CH2> (Réglage du niveau d’enregistrement)
Permet d’ajuster le niveau d’enregistrement du canal audio 1/2.
Haut-parleur interne
Sortie audio pendant la lecture.
Si vous connectez le casque à la borne du casque, le son provenant du haut-parleur s’éteint automatiquement.
Commutateur de ZOOM DE LA POIGNÉE (Utilisation du levier de zoom situé sur la poignée)
Permet de sélectionner le fonctionnement du levier de zoom (côté poignée).
<FIX> : zoom avant/arrière à la vitesse définie dans le menu principal → [SW MODE] → [H.ZOOM SPEED].
<VAR> : la vitesse de zoom change en fonction de l’intensité avec laquelle le levier est actionné. (Lorsque le levier est poussé légèrement, la vitesse diminue, et lorsqu’il est poussé énergiquement, la vitesse augmente.)
<OFF> : le levier de zoom ne fonctionne pas.
Interrupteur <ND FILTER> (Réglage de la luminosité)
Permet de sélectionner le filtre pour l’adapter à l’illumination du sujet.
<1/64> : ramène la quantité de lumière entrant dans le capteur MOS à 1/64.
<1/16> : ramène la quantité de lumière entrant dans le capteur MOS à 1/16.
<1/4> : ramène la quantité de lumière entrant dans le capteur MOS à 1/4.
<OFF> : n’utilise pas le filtre ND.
Touche <IRIS> (Diaphragme)
Sélectionnez la méthode de réglage du diaphragme de l’objectif.
Touche <FOCUS ASSIST> (Fonction d’assistance de mise au point)
Active/désactive la fonction d’aide à la mise au point, réglée dans le menu principal → [SW MODE] → [FOCUS ASSIST MODE].
On peut utiliser cette touche comme la touche USER (USER1). (Attribution des fonctions aux boutons USER)
Touche <MACRO> (Macro)
Active / désactive la fonction macro de la mise au point.
On peut utiliser cette touche comme la touche USER (USER2). (Attribution des fonctions aux boutons USER)
Interrupteur <FOCUS> (Mise au point (manuelle))
Permet de sélectionner la fonction de mise au point.
<A> : passage en mode mise au point automatique. Permet d’ajuster automatiquement la mise au point.
<M> : passage en mode mise au point manuelle. Permet de contrôler manuellement la bague de mise au point pour ajuster la mise au point.
<> : passage en mode mise au point manuel une fois que la distance de mise au point a été réglée sur infinie.
C’est un interrupteur à ressort. Même lorsque l’interrupteur <FOCUS> est poussé vers le côté <>, il revient à la position <M>.
Touche <PUSH AUTO> (Mise au point automatique à grande vitesse)
Si vous appuyez sur la touche en mode de mise au point manuelle, la mise au point s’ajuste automatiquement.
Touche <OIS> (Fonction de stabilisation des images)
Active / désactive la fonction de stabilisation de l’image.
On peut utiliser cette touche comme la touche USER (USER3). (Attribution des fonctions aux boutons USER)
Touche <ZEBRA> (Affichage des motifs zébrés)
Permet de sélectionner l’affichage avec le motif zébré ou les repères.
On peut utiliser cette touche comme la touche USER (USER4). (Attribution des fonctions aux boutons USER)
Touche <WFM> (Fonction de moniteur de forme d’onde)
Permet d’afficher le moniteur de forme d’onde sur le moniteur LCD.
On peut utiliser cette touche comme la touche USER (USER5). (Attribution des fonctions aux boutons USER)
Touche <A.IRIS.LEVEL>
Active / désactive la fonction de diaphragme auto.
Permet de régler la valeur cible du niveau de diaphragme auto dans le menu principal → [SCENE FILE] → [A.IRIS LEVEL EFFECT].
On peut utiliser cette touche comme la touche USER (USER6). (Attribution des fonctions aux boutons USER)
