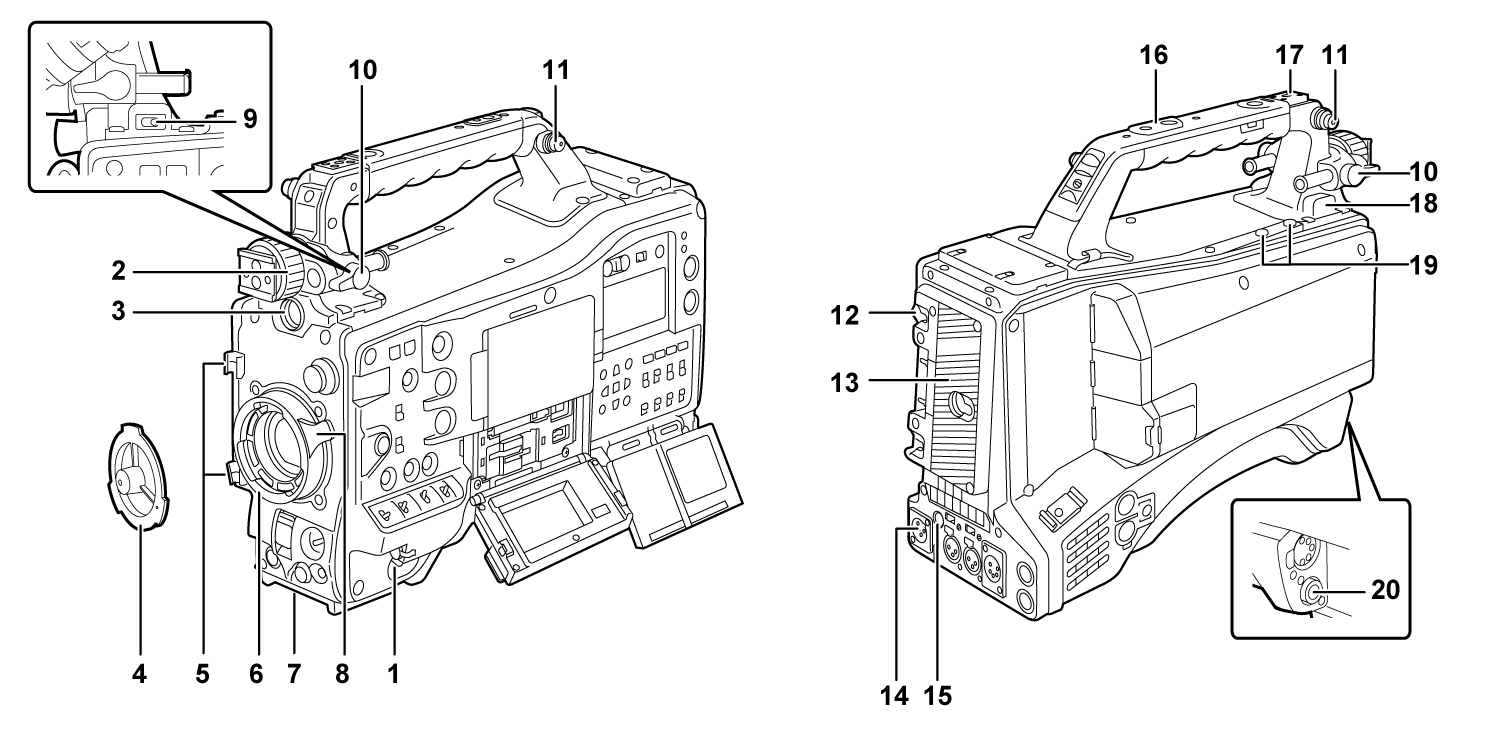

电源和附件安装部分

1. 电源开关

   在开机/待机之间切换。

   如需开机，将电源开关设为〈 〉（开机）。如需设为待机，将电源开关设为〈 〉（待机）。

2. 寻像器左右定位环

   如需调节寻像器的左右位置，请松开此环并左右滑动寻像器，将其调节到最适宜查看的位置。调节完成后，朝〈LOCK〉方向转动，将其牢固夹紧。

3. 〈VF〉端子

   安装寻像器AG-CVF15MC（选购）、AJ-CVF50MC（选购）等。

4. 接口盖

   将镜头固定杆提起，取下接口盖。未安装镜头时，请塞好接口盖。

5. 电缆固定夹

   用于夹住镜头线缆或麦克风线缆。

6. 镜头接口

   安装2/3英寸卡口镜头。

7. 三脚架接口

   安装三脚架适配器SHAN-TM700MC（选购）。（底部）

8. 镜头固定杆

   将镜头安装到镜头接口后，拧紧镜头固定杆来固定镜头。

9. 〈LIGHT〉开关

   选择如何打开/关闭连接到〈LIGHT〉端子的视频灯。

   〈AUTO〉：当视频灯开启后，视频灯在摄像机开始录制时同步亮起并在录制停止时同步熄灭。

   〈MANUAL〉：根据视频灯开启/关闭状况亮起。

10. 寻像器前后定位杆

    如需调节寻像器的前后位置，可松开此杆，然后前后滑动寻像器，将其调节到便于查看的位置。调节完成后，朝〈LOCK〉方向转动，将其牢固夹紧。

11. 肩带安装部分

    安装随附的肩带。（安装肩带）

12. 电池解锁手柄

    从摄像机拆除电池时使用。

13. 电池座

    安装Anton/Bauer电池（选购）。

14. 〈DC IN〉端子

    外部电源输入端子。用于外部直流电源。

15. 〈DC OUT〉端子

    DC12 V电源输出端子。可提供的最大电流为1.5 A。

16. 附件安装孔

    安装附件。

    请勿安装附件以外的其他物品。

    • 安装孔大小

      • 1/4-20 UNC（螺钉长度10 mm或更短）

      • 3/8-16 UNC（螺钉长度10 mm或更短）

17. 灯座

    安装视频灯等。

    • 安装孔大小

      1/4-20 UNC（螺钉长度6 mm或更短）

18. 〈LIGHT〉端子

    连接50 W或更小功率的视频灯。

    视频灯亮起时，剩余电池电量会大幅下降。使用视频灯时，推荐使用90 Wh或更高容量的电池。

19. 麦克风支架安装部分

    安装麦克风支架AJ-MH800G（选购）。

20. 〈LENS〉端子

    连接镜头连接线。关于所用镜头的详情，请参阅镜头的使用说明书。
