显示斑马纹

摄像机可显示两种类型的斑马纹。

当寻像器的〈ZEBRA〉开关设为〈ON〉时，寻像器画面上会显示菜单中当前设置的斑马纹。

斑马纹还可以根据设置显示在从〈SDI OUT1〉/〈SDI OUT2〉/〈HDMI〉端子输出的视频中。

可在［视频输出/LCD/VF］菜单→ ［曝光指数辅助］中设置斑马纹显示等级。

项目

设置描述

［斑马纹1检测］

设置右倾斑马纹1的电平。

（出厂设置：［80%］）

［斑马纹2检测］

设置左倾斑马纹2的电平。

（出厂设置：［100%］）

［斑马纹2］

选择［斑马纹2］类型。

（出厂设置：［关］）

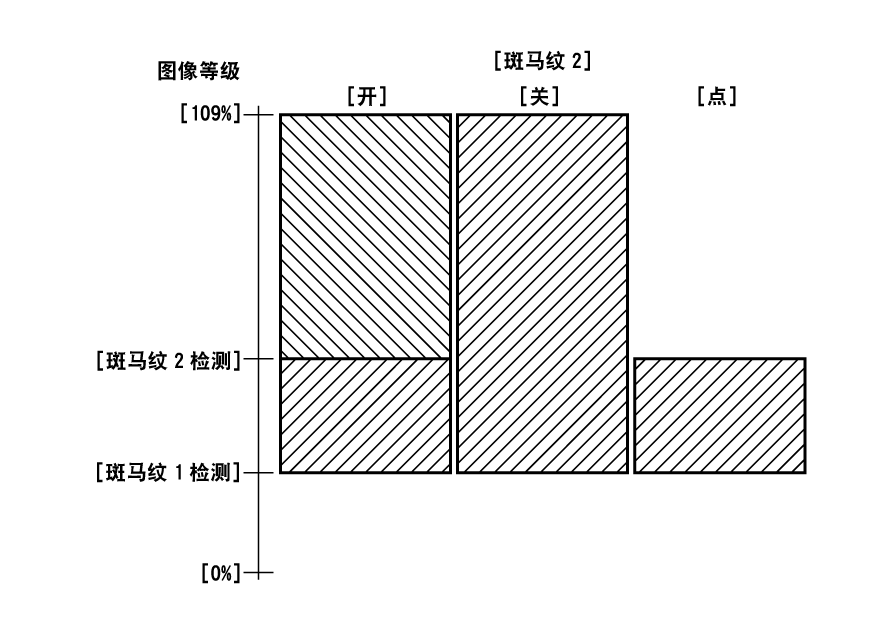

［点］：以斑马纹显示从［斑马纹1检测］的设置值至［斑马纹2检测］的设置值的图像等级。

在从〈SDI OUT1〉和〈SDI OUT2〉端子输出的视频中显示斑马纹时，请在［视频输出/LCD/VF］菜单→ ［SDI输出1］/［SDI输出2］ → ［SDI输出斑马纹］中进行设置。

根据以下设置显示输出至〈HDMI〉端子的斑马纹。
