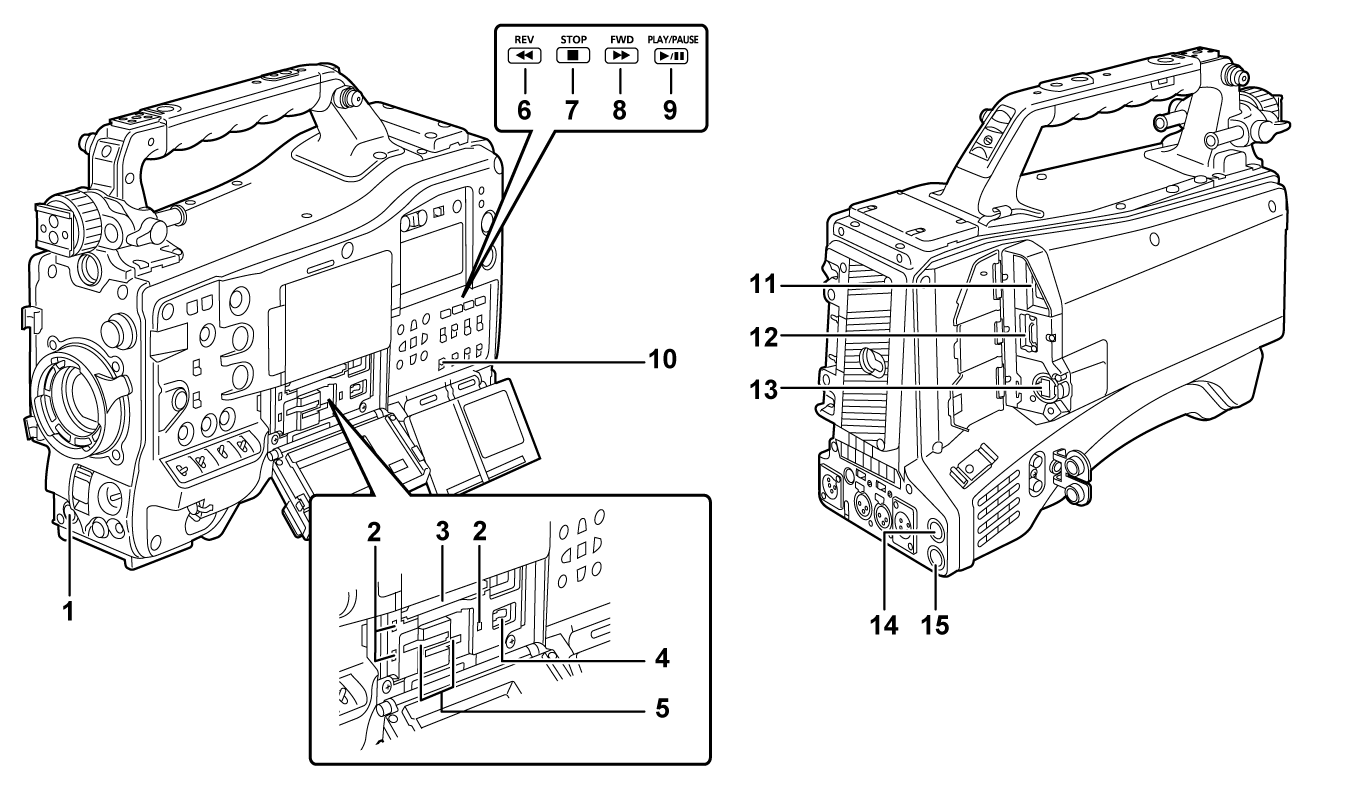

拍摄和记录/播放功能部分（记录单元）
〈REC〉按钮
按〈REC〉按钮开始录制。再次按此按钮停止录制。
执行与要安装的镜头的〈VTR〉按钮相同的操作。
卡读写指示灯1/卡读写指示灯2/卡读写指示灯3
显示存储卡记录和播放的存取状态。
卡插槽1
此为expressP2卡的专用卡插槽。
〈USB DEVICE〉端子
在USB设备模式中，可通过USBType-C电缆将摄像机连接到电脑上传输数据。在此情况下，不能进行录制播放操作和摄像机拍摄。
卡插槽2/卡插槽3
microP2卡和SD卡的卡插槽。
〈REV（
）〉按钮播放期间按此按钮将进行快退播放。
暂停时按此按钮将从剪辑开始位置播放。
〈STOP（
）〉按钮按此按钮可停止播放。
〈FWD（
）〉按钮播放期间按此按钮将进行快进播放。
播放期间暂停时按此按钮将从下一剪辑开始位置播放。
〈PLAY/PAUSE（
/
）〉按钮播放剪辑。
播放期间按此按钮将暂停播放。
〈SDI OUT 2 CHARACTER〉开关
控制将字符叠加到〈SDI OUT2〉端子输出的视频中。
当［视频输出/LCD/VF］菜单→ ［HDMI输出］ → ［信号选择］ → ［SDI输出2］设置时，控制将字符叠加到〈HDMI〉端子输出的视频中。
〈ON〉：叠加字符。
〈OFF〉：不叠加字符。
〈USB2.0 HOST〉端子
安装与摄像机兼容的无线传输模块（选购）后，可通过无线LAN连接。
此外，连接USB连接线缆和iPhone/iPad或Android设备将使您可以使用USB网络共享连接到网络。
〈HDMI〉端子
此为视频输出端子。
使用［视频输出/LCD/VF］菜单→ ［HDMI输出］ → ［信号选择］可切换输出信号。
［SDI输出1（2160p）］：按照从〈SDI OUT1〉端子输出信号的设置。
［SDI输出2］：按照从〈SDI OUT2〉端子输出信号的设置。
通过［视频输出/LCD/VF］菜单→ ［HDMI输出］ → ［信号选择］切换叠加字符设置。
〈LAN〉端子
连接1000BASE-T/100BASE-TX/10BASE-TLAN电缆。
使用7类LAN电缆。
〈SDI OUT1〉端子
此为SDI的专用输出端子。
在［视频输出/LCD/VF］菜单→ ［SDI输出1］ → ［输出格式］中选择输出信号。
在［视频输出/LCD/VF］菜单→ ［SDI输出1］ → ［SDI输出字符］中设置叠加字符。
〈SDI OUT2〉端子
用于监控的视频输出端子。
在［视频输出/LCD/VF］菜单→ ［SDI输出2］ → ［输出格式］中选择输出信号。
可以通过独立于〈SDI OUT1〉端子的〈SDI OUT 2 CHARACTER〉开关设置叠加字符。
