拍摄和记录（摄像机单元）

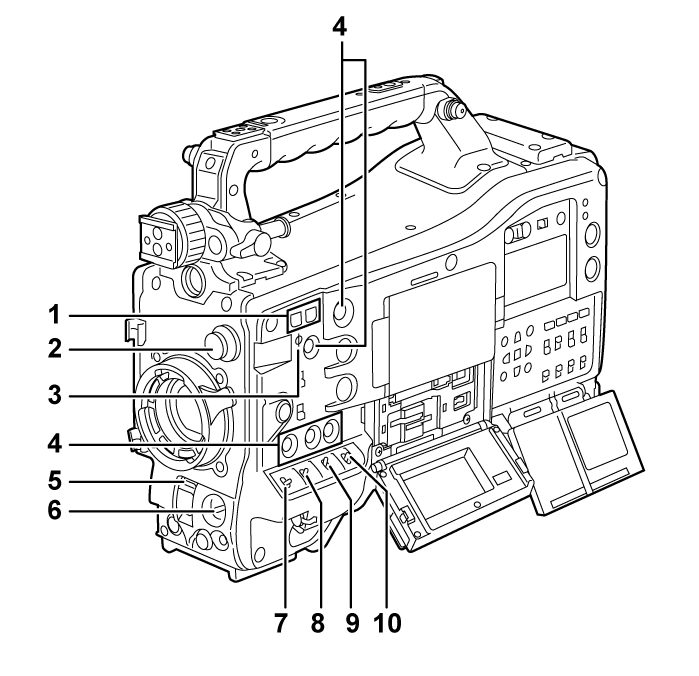

body_parts_rec_1

  1. 〈SYNCHRO SCAN〉按钮

    在同步扫描模式中调整同步扫描的快门速度。

    按〈−〉按钮降低快门速度。按〈+〉按钮提高快门速度。

    例如，当拍摄电脑显示器时，可调整到减少寻像器横条噪点的位置。

  2. 〈CC FILTER〉/〈ND FILTER〉拨盘

    选择适合被摄体亮度或色温的滤镜。

    〈CC FILTER〉拨盘（大直径）的位置

    设置

    描述

    〈A〉

    〈3200 K〉

    将色温设为3200 K。

    〈B〉

    〈4300 K〉

    将色温设为4300 K。

    〈C〉

    〈5600 K〉

    将色温设为5600 K。

    〈D〉

    〈6300 K〉

    将色温设为6300 K。

    〈ND FILTER〉拨盘（小直径）的位置

    设置

    描述

    〈1〉

    〈CLEAR〉

    不要使用ND滤镜。

    〈2〉

    〈1/4ND〉

    将进入MOS传感器的光量减少至1/4。

    〈3〉

    〈1/16ND〉

    将进入MOS传感器的光量减少至1/16。

    〈4〉

    〈1/64ND〉

    将进入MOS传感器的光量减少至1/64。

    参照下表，根据拍摄条件切换〈CC FILTER〉和〈ND FILTER〉拨盘。

    拍摄条件

    〈CC FILTER〉拨盘

    〈ND FILTER〉拨盘

    日落、日出、演播室内

    〈A〉（〈3200 K〉）

    〈1〉（〈CLEAR〉）

    晴天的户外

    〈B〉（〈4300 K〉）或〈C〉（〈5600 K〉）或〈D〉（〈6300 K〉）

    〈2〉（〈1/4ND〉）或〈3〉（〈1/16ND〉）

    阴天或雨天的户外

    〈D〉（〈6300 K〉）

    〈1〉（〈CLEAR〉）或〈2〉（〈1/4ND〉）

    清晰、明亮的风景，如雪景、高山、海边等

    〈B〉（〈4300 K〉）或〈C〉（〈5600 K〉）或〈D〉（〈6300 K〉）

    〈3〉（〈1/16ND〉）或〈4〉（〈1/64ND〉）

  3. 焦平面标记〈shouten_mark〉

    表示MOS传感器的焦平面。

    将此标记用作测量到被摄体的精确焦距的参考。

  4. USER按钮

    用户选择的功能可分配到〈USER 1〉至〈USER 5〉按钮。按USER按钮可执行已分配的功能。

  5. 〈SHUTTER〉开关

    开关电子快门。

    〈OFF〉：禁用电子快门。

    〈ON〉：启用电子快门。

    〈SEL〉：更改快门速度。

    此开关为弹簧开关。每次朝〈SEL〉面按下时，快门速度都会改变。

  6. 〈AUTO W/B BAL〉开关

    〈AWB〉：随即自动调整白平衡。侧面的〈WHITE BAL〉开关设为〈A〉或〈B〉的情况下操作此开关时，将在数秒钟内进行调整并将调整值保存在内存中。

    当〈WHITE BAL〉开关设为〈PRST〉后被禁用。

    〈ABB〉：自动调整黑平衡。

    当设定为［摄像机］菜单→ ［开关模式］ → ［阴影、ABB开关控制］ → ［开］时，可将黑色阴影自动调节功能分配到此开关。

    • 在执行自动调节时并重复开关操作，会取消自动调节。调整值将返回到进行自动调整前的设定值。

  7. 〈MARKER SEL〉/〈MODE CHECK〉开关

    用于选择标记和检查摄像机拍摄状态的弹簧开关。

    〈MKR〉：每次朝〈MKR〉侧按下开关时，寻像器上的标记显示将按［A］标记、［B］标记和无显示的顺序切换。

    电源开启时，使用电源关闭前的状态。

    〈MCK〉：每次朝〈MCK〉侧按下开关时，显示将按STATUS画面、!LED画面、FUNCTION画面、AUDIO画面、CAC画面、SWITCH画面、NETWORK画面和摄像机图像画面的顺序切换。这不会影响摄像机的输出信号。约五秒钟后显示消失。当继续向〈MCK〉侧按下开关时，所选画面仍然显示。

  8. 〈GAIN〉开关

    根据拍摄时的照明条件切换视频放大器增益。

    • 预先在［场景文件］菜单→ ［低设置］/［中设置］/［高设置］ → ［主增益］中设置〈L〉/〈M〉/〈H〉的增益值。

    • 出厂设置为L=0 dB、M=6 dB、H=12 dB。

  9. 〈OUTPUT〉/〈AUTO KNEE〉开关

    选择从摄像机单元输出到存储器、寻像器和视频监视器的视频信号。

    〈CAM〉/〈ON〉：输出摄像机上捕捉的视频并激活自动拐点功能。

    可分配动态范围延伸器（DRS）功能来取代自动拐点功能。

    〈CAM〉/〈OFF〉：输出摄像机上捕捉的视频但不激活自动拐点功能。

    拐点固定为在［场景文件］菜单→ ［拐点设置］ → ［拐点主电平］中设置的水平。

    〈BARS〉/〈OFF〉：输出色条信号。自动拐点功能未启用。

    可在［其他］菜单→ ［彩条］ → ［彩条类型］的两种类型的色条信号中进行选择。

  10. 〈WHITE BAL〉开关

    切换白平衡调节方法。

    〈PRST〉：没有时间调节白平衡时，请将开关设为此位置。

    • 出厂设置为3200 K。

    • 可使用［摄像机］菜单→ ［白平衡模式］ → ［白平衡可变］更改为任意色温。

    〈A〉/〈B〉：将〈AUTO W/B BAL〉开关按到〈AWB〉侧时，会自动调整白平衡，并将调整后的值保存在内存A或内存B中。

    可使用［摄像机］菜单→ ［白平衡模式］ → ［ATW］将自动跟踪白平衡（ATW）功能分配给〈WHITE BAL〉开关。
