白色阴影补偿功能

调节白色阴影

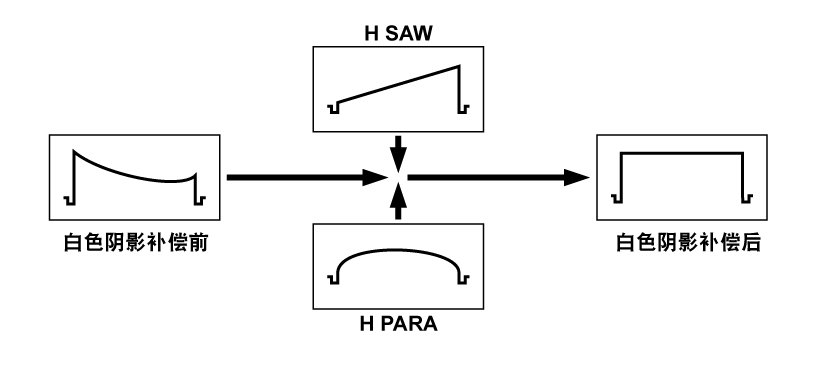

这是一种结合锯齿形波形和抛物线波形的方法，可补偿到基于相应视频信号的R、G和B波形的平坦波形。

建议在波形监视器上进行监视的同时，在水平和垂直方向调整R、G和B波形。

调整白色阴影之前，请确保取消［数字超增益］并且［D.ZOOM］设为USER按钮。

co_other_adjust_wh_shading

设置要调节的摄像机。

将镜头安装到摄像机。

  • 确保连接镜头电缆。

将〈SHUTTER〉开关设为〈OFF〉，将〈GAIN〉开关设为〈L〉（0 dB）。

如果镜头配有增距功能，请取消增距功能。

确认［场景文件］菜单→ ［伽马模式选择］ → ［HD］已设置。

确认［视频输出/LCD/VF］菜单→ ［曝光指数辅助］设置如下。

  • 如果设置不同，请更改。

    ［斑马纹1检测］：［70%］

    ［斑马纹2检测］：［85%］

    ［斑马纹2］：［点］

将寻像器中的〈ZEBRA〉开关设为〈ON〉。

设置屏幕。

为整个屏幕拍摄一张纯白色的纸。

将镜头光圈设为手动，根据斑马纹覆盖整个寻像器画面的原则进行调节。

  • 确保镜头光圈控制在F4到F11之间。

  • 由于光照中存在不均衡的情况下斑马纹不会覆盖整个屏幕，因此请调节光照位置。

  • 调节应遵循避免多个不同色温的光源（例如荧光灯和卤素灯）照射白纸的原则。

调节白平衡/黑平衡。

将〈WHITE BAL〉开关设为〈A〉或〈B〉，并使用〈AUTO W/B BAL〉开关自动调整白平衡（AWB）。

使用〈AUTO W/B BAL〉开关自动调整黑平衡（ABB）。

使用〈AUTO W/B BAL〉开关再次自动调整白平衡（AWB）。

再次执行步骤2至2。

调整白色阴影。

在［摄像机］菜单→ ［白阴影］中设置以下所有项目，以生成尽可能平坦的波形。

  • ［R H SAW］

  • ［R H PARA］

  • ［R V SAW］

  • ［R V PARA］

  • ［G H SAW］

  • ［G H PARA］

  • ［G V SAW］

  • ［G V PARA］

  • ［B H SAW］

  • ［B H PARA］

  • ［B V SAW］

  • ［B V PARA］

如果镜头配有增距功能，请打开增距镜功能并重复步骤2至5。

当镜头配备镜头增距模式或未配有镜头增距功能时，可使用两种模式，将调整值作为单一的镜头文件数据存储在摄像机上。

调整值保存在内存中，因此即使在摄像机关机后，也无需重新调整白色阴影。
