接头信号的详细信息

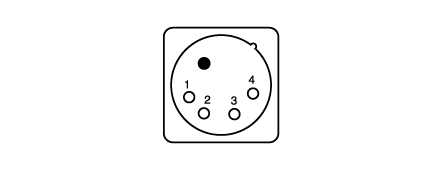

DC IN
	1	GND
	2	NC
	3	NC
	4	+12 V
	Panasonic 部件号： K1AA104H0038 厂商部件号：HA16RX-4P（SW1）（76）（Hirose Electric Co.）注意确保外部电源的极性是正确的。

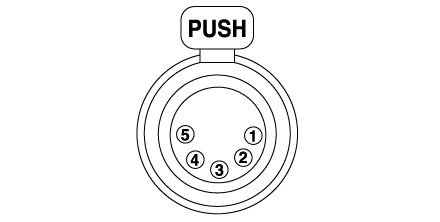

FRONT MIC IN
	1	GND
	2	L CH IN（H）
	3	L CH IN（C）
	4	R CH IN（H）
	5	R CH IN（C）
	Panasonic 部件号： K1AB105B0002 厂商部件号：NC5FBH（NEUTRIK）

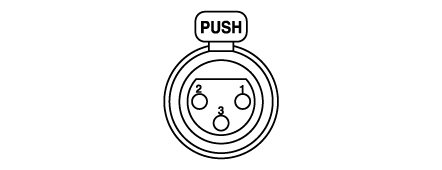

AUDIO IN
	1	GND
	2	AUDIO IN（H）
	3	AUDIO IN（C）
	Panasonic 部件号： K1AY103A0001 厂商部件号：HA16PRM-3SG（72）（Hirose Electric Co.）

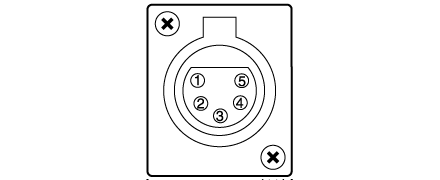

AUDIO OUT
	1	GND
	2	L CH OUT（H）
	3	L CH OUT（C）
	4	R CH OUT（H）
	5	R CH OUT（C）

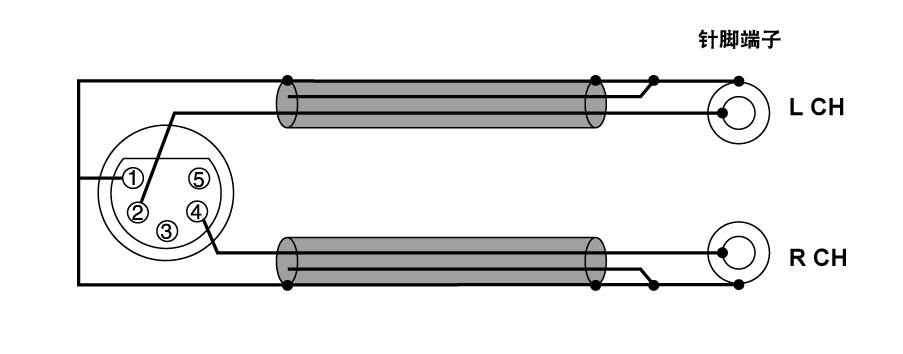

	Panasonic 部件号： K1AA105H0016 厂商部件号：HA16RD-5P（76）（Hirose Electric Co.）注意摄像机上的〈AUDIO OUT〉端子是XLR端子，用于输出平衡音频信号。如果要使用针型插头与外部设备进行不平衡连接，请释放针脚3和5。以下是连接示例。针脚端子请勿使用连接针脚3、针脚5和针脚1的电缆。否则可能会导致故障。

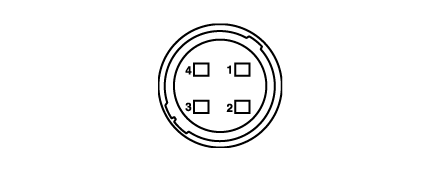

DC OUT
	1	GND
	2	NC
	3	NC
	4	+12 V OUT直流（11 V – 17 V）（最大1.5 A）
	Panasonic 部件号： K1AY104J0001 厂商部件号：HR10A-7R-4SC（73）（Hirose Electric Co.）电缆接头厂商部件号：HR10A-7P-4（73）（Hirose Electric Co.）注意确保从〈DC OUT〉端子、〈VF〉端子和〈LENS〉端子获取的总功率不超过30 W。

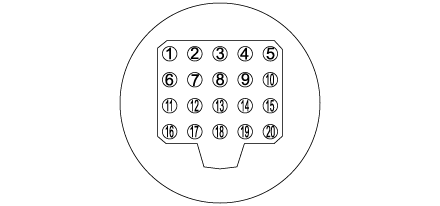

1	UNREG-12V	直流12 V电源
2	UNREG-12V	直流12 V电源
3	A9.0V	直流 9 V电源（未使用）
4	VF-P_B-GND	寻像器P_B信号GND
5	VF-P_R-GND	寻像器P_R信号GND
6	VF-Y	寻像器Y信号输出
7	VF-Y-GND	寻像器Y信号GND
8	VF-CLK	串行数据时钟脉冲信号
9	VF-WR	加载串行/并行转换数据的脉冲信号
10	VF-DATA	串行/并行转换的串行数据信号
11	UNREG-GND	GND
12	ZEBRA-SW	斑马信号开/关
13	PEAKING	峰值控制（未使用）
14	SPARE	备件（未使用）
15	VF-P_R	寻像器P_R信号输出
16	VF-P_B	寻像器P_B信号输出
17	MARKER-SW	标记ON/OFF（未使用）
18	FRONT-VR	F.AUDIO LEVEL调节（未使用）
19	VR-GND	F.AUDIO LEVEL GND（未使用）
20	UNREG-GND	GND
Panasonic 部件号： K1AB120H0001 厂商部件号：HR12-14RA-20SC（Hirose Electric Co.）注意确保从〈DC OUT〉端子、〈VF〉端子和〈LENS〉端子获取的总功率不超过30 W。

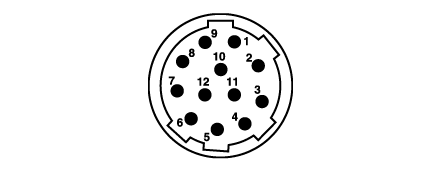

LENS
	1	RET-SW
	2	REC-START/STOP
	3	GND
	4	IRIS-AUTO
	5	IRIS-CONT
	6	UNREG +12 V（最大1.5 A）
	7	IRIS-POSI
	8	IRIS-G-MAX
	9	EXT-POSI
	10	ZOOM-POSI
	11	FOCUS-POSI
	12	SPARE
	Panasonic 部件号： K1AY112JA001 厂商部件号：HR10A-10R-12SC（71）（Hirose Electric Co.）注意确保从〈DC OUT〉端子、〈VF〉端子和〈LENS〉端子获取的总功率不超过30 W。

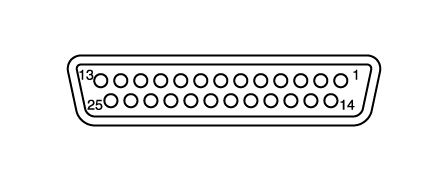

1	CH-1 SHIELD	GND
2	CH-1 HOT	无线话筒接收器的音频输入： CH1 HOT
3	CH-1 COLD	无线话筒接收器的音频输入： CH1 COLD
4	GND	GND
5	UNREG +12 V	无线话筒接收器的电源
6	RX ON	无线话筒接收器的遥控输出功率
7	RF WARN	无线话筒接收器的RF警告输入
8	RM5	未使用
9	RM4	未使用
10	SPARE 1	未使用
11	SPARE 2	未使用
12	EXT CLK	未使用
13	CLK SHIELD	未使用
14	CH-2 SHIELD	GND
15	CH-2 HOT	无线话筒接收器的音频输入： CH2 HOT
16	CH-2 COLD	无线话筒接收器的音频输入： CH2 COLD
17	+5.6 V	无线话筒接收器的电源
18	VIDEO OUT	未使用
19	VIDEO RET	未使用
20	VIDEO EN	未使用
21	RM 1 （RM CLK）	未使用
22	RM 2 （RM DATA）	未使用
23	RM 3 （RM WR）	未使用
24	RM+5 V	未使用
25	RM GND	未使用
Panasonic 部件号： K1GB25A00010 厂商部件号：HDBB-25S（05）（Hirose Electric Co.）
