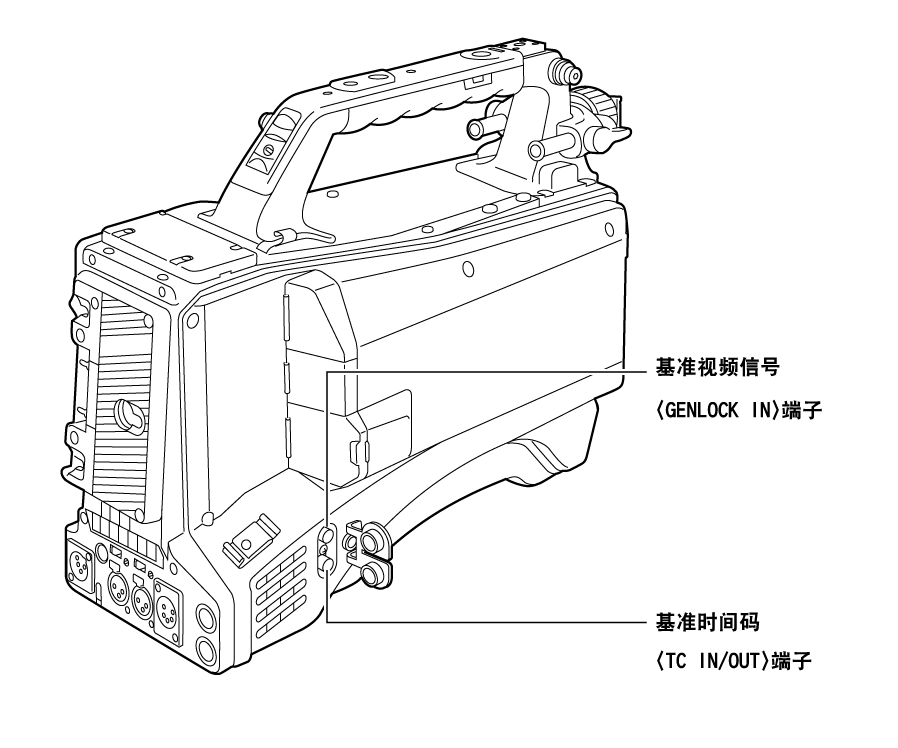

外部锁定的连接示例
如图所示，连接基准视频信号和基准时间码。
有关参考信号和锁相的详情，请参阅“选择外部参考信号和锁相设置”。
外部锁定时间码
摄像机的内部时间码发生器可锁定到外部时间码发生器。此外，外部设备的时间码发生器也可锁定到摄像机的内部时间码发生器。
外部锁定操作步骤
按照以下步骤进行时间码的外部锁定。
将〈TCG〉开关设置为〈F-RUN〉。
将〈DISPLAY〉开关设置为〈TC〉。
设置为［其他］菜单→ ［同步锁相］ → ［同步锁相］ → ［同步锁相输入］。
设置为［记录设置］菜单→ ［TC/UB］ → ［TC输入/输出选择］ → ［TC输入］。
将处于相位关系（符合时间码规格）的参考时间码和参考视频信号输入至〈TC IN/OUT〉和〈GENLOCK IN〉端子。
将内置时间码发生器锁定到基准时间码。锁定后约10秒钟时，即使断开外部设备的参考时间码，也将保持外部锁定状态。
锁相输入基准信号中断时，可能无法进行正常记录。寻像器画面上显示［暂停］/［不正常信号］，并分割剪辑。此外，并不保证时间码的连续性。信号恢复正常后录制自动恢复。
外部锁定时间码时，时间码会即刻锁定到外部时间码，与外部时间码相同的值会显示在计数器显示区。同步发生器稳定之前的几秒内，请勿开始记录。此外，将时间码锁定到〈TC IN/OUT〉端子信号。
在23.98p模式中外部锁定时，务必输入非掉帧时间码。使用掉帧不能进行外部锁定。外部锁定激活时，图像看上去可能已经损坏。但这是匹配5帧循环的操作，并非故障。
设为［记录设置］菜单→ ［预记录］ → ［开］时，如果在记录之前输入外部时间码到〈TC IN/OUT〉端子将时间码从属锁定，则可能会记录中断的图像或停止的时间码。
