音频（输出）功能部分

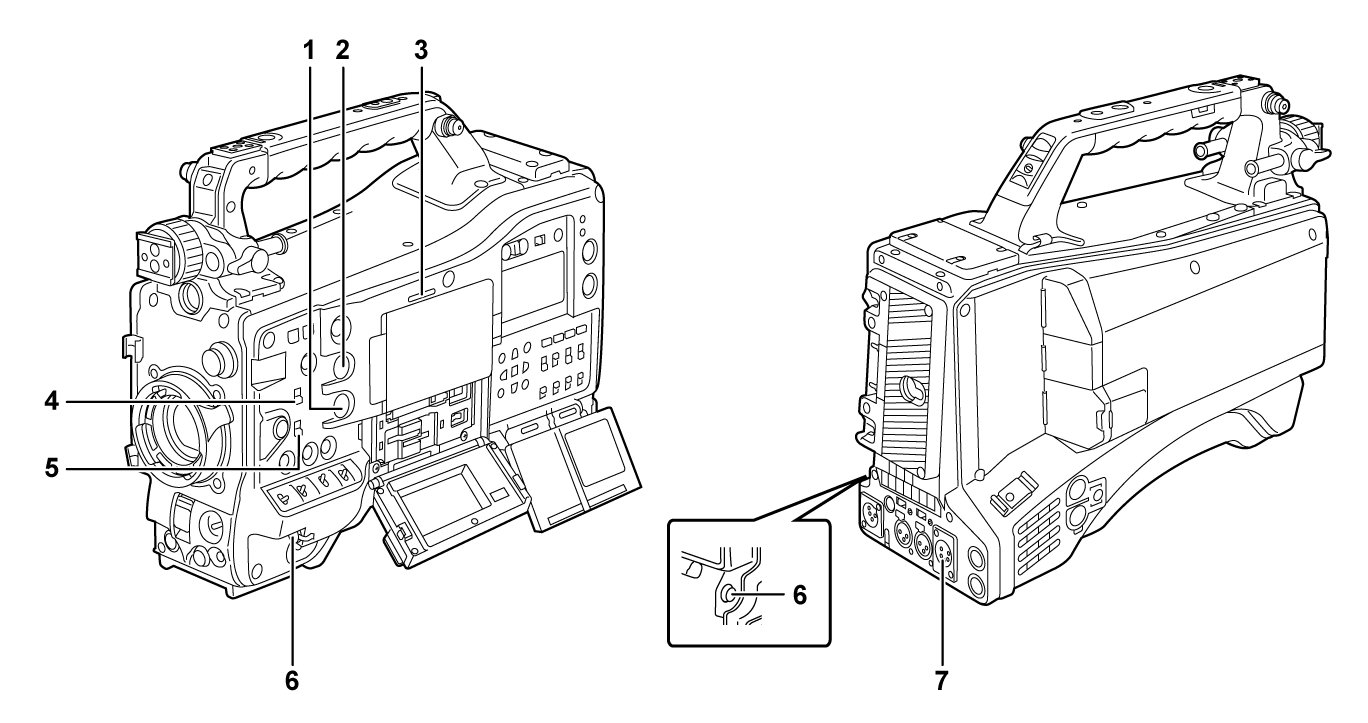

body_parts_audiooutput

  1. 〈MONITOR〉拨盘

    在播放、记录和记录待机期间调节监听音频的音量。

  2. 〈ALARM〉拨盘

    调节内置扬声器和耳机的警告音量。

    如果设为最小位置，则无法听到警告音。

  3. 内置扬声器

    录制期间输出EE音频，播放期间输出播放音频。

    在〈WARNING〉灯或警告指示灯闪烁/点亮的同时输出警告声。

    耳机连接到〈PHONES〉端子时，内置扬声器的音频自动消失。

  4. 〈MONITOR SELECT〉开关

    选择与音频声道选择开关互锁的内置扬声器、耳机和〈AUDIO OUT〉端子输出的音频。

    〈CH1/3〉：输出声道1或声道3的音频信号。

    〈ST〉：输出声道1和声道2或声道3和声道4的立体声音频信号。在［音频］菜单 → ［输出设置］ → ［监听选择］ → ［混合］中设为MIX信号。

    〈CH2/4〉：输出声道2或声道4的音频信号。

    〈MONITOR SELECT〉开关

    声道选择开关

    〈CH1/2〉

    〈CH3/4〉

    〈CH1/3〉

    声道1

    声道3

    〈ST〉

    声道1和2的立体声输出*

    声道3和4的立体声输出*

    〈CH2/4〉

    声道2

    声道4

    在［音频］菜单→ ［输出设置］ → ［监听选择］中切换［立体声］和［混合］。

  5. 声道选择开关

    切换声道输出到内置扬声器、耳机和〈AUDIO OUT〉端子。

    〈CH1/2〉：输出声道1或声道2的音频信号。

    〈CH3/4〉：输出声道3或声道4的音频信号。

  6. 〈PHONES〉端子

    用于音频监听耳机的立体声微型插孔端子。

    前面和后面输出的音频相同。

  7. 〈AUDIO OUT〉端子

    输出声道1至声道4中录制的音频信号。

    • 使用〈MONITOR SELECT〉开关切换输出的音频信号。
