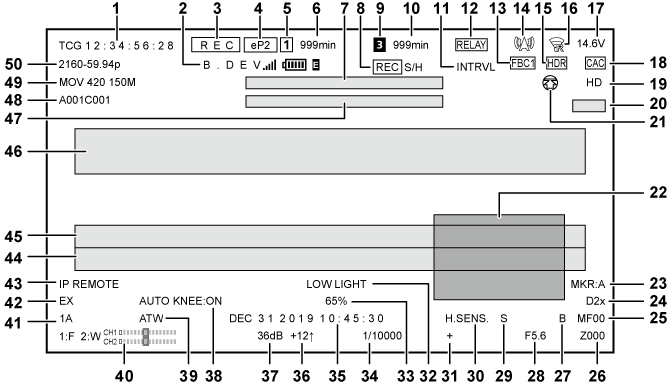

拍摄时屏幕显示

时间码/用户比特/计数器数据
显示〈DISPLAY〉开关选择的时间数据。
- ［TCG :::］：显示时间码。播放时将显示［TCR :::］。
  当从锁至外部输入时间码时，以黑白倒置显示［TCG］。
- ［UBG ］：显示用户比特。播放时显示［UBR ］。
- ［CLP :::］：显示每个剪辑的计数值。设定［记录设置］菜单→ ［记录计数器］ → ［片段］后显示。播放时显示正在播放的剪辑的计数值。
- ［:::］：显示重置位置的累积计数值。设定［记录设置］菜单→ ［记录计数器］ → ［合计］后显示。
绑定设备状态
显示从绑定设备收到的设备状态的最多前五个字母和以下符号。
- ：绑定设备的信号接收强度分为6个等级显示。
- ：绑定设备的剩余电量分为6个等级显示。
- ：当绑定设备出现错误时显示。
- （无显示）：未连接绑定设备。
记录状态
- ［REC］：记录。
- ［REC］（闪烁）：正在处理停止记录。
- ［P］：启用预记录后，记录停止。
- （无显示）：属于以下情况之一。
  - 禁用预记录后，记录停止。
  - 设置为［网络］菜单→ ［网络功能］ → ［NDI|HX］。
记录介质
显示［记录设置］菜单→ ［录制介质］的设置状态。
- ［eP2］：当设为［记录设置］菜单→ ［录制介质］ → ［expressP2］时显示。
- ［mP2］：当设为［记录设置］菜单→ ［录制介质］ → ［microP2/SD］时显示。
- （无显示）：设为［网络］菜单→ ［网络功能］ → ［NDI|HX］。
卡插槽1或2的状态
设为［记录设置］菜单→ ［录制介质］ → ［expressP2］后显示卡插槽1的状态。
设为［记录设置］菜单→ ［录制介质］ → ［microP2/SD］后显示卡插槽2的状态。
状态如下：
- ：不是记录目标。
- （闪烁）：正在识别存储卡。
- ：记录目标。
- （无显示）：属于以下情况之一。
  - 未插入存储卡。
  - 无法识别存储卡。
  - 设置为［网络］菜单→ ［网络功能］ → ［NDI|HX］。
卡插槽1或2中存储卡的剩余容量和状态
显示卡插槽1或2中存储卡的剩余容量和状态。
- ［0min］…［999min］：显示存储卡的剩余容量。剩余容量为999分钟或更长时间显示为［999min］。
  - 当存储卡的剩余容量降至两分钟或以下时，显示将闪烁。
  - 当执行同时记录时，显示可用于同时记录的存储卡的剩余容量（具有较低剩余容量的两个存储卡的剩余容量）。
- ［WP］：写保护。存储卡的写保护开关已拨至Protect侧或LOCK侧。
- ［END］：存储卡没有剩余容量。
- ［ERR］：插入不能记录的存储卡。当卡被识别但无法使用（例如出现格式错误或不是存储卡）时显示。
- ［!SDXC］：记录格式设置为MOV，但未插入SDXC存储卡、expressP2卡或64 GB microP2卡。
- （无显示）：属于以下情况之一。
  - 未插入存储卡。
  - 无法识别存储卡。
  - 设置为［网络］菜单→ ［网络功能］ → ［NDI|HX］。
用于无线音频警告和冷却风扇停止的消息显示区域
无线音频接收状态变差时显示警告。
当冷却风扇停止时显示消息。
SDI/HDMI遥控状态
显示连接至〈SDI OUT1〉/〈SDI OUT2〉/〈HDMI〉端子的外部设备的记录开始和记录停止控制状态。
- ［REC S/H］：记录指令输出到〈SDI OUT1〉/〈SDI OUT2〉/〈HDMI〉端子的输出端。
- ［S/H］：暂停指令输出到〈SDI OUT1〉/〈SDI OUT2〉/〈HDMI〉端子的输出端。
- ［REC SDI］：记录指令输出到〈SDI OUT1〉/〈SDI OUT2〉端子的输出端。
- ［SDI］：暂停指令输出到〈SDI OUT1〉/〈SDI OUT2〉端子的输出端。
- ［REC HDMI］：记录指令输出到〈HDMI〉端子的输出端。
- ［HDMI］：暂停指令输出到〈HDMI〉端子的输出。
卡插槽3的状态
当设为［记录设置］菜单→ ［录制介质］ → ［expressP2］时不显示。
- ：不是记录目标。
- （闪烁）：正在识别存储卡。
- ：记录目标。
- （无显示）：属于以下情况之一。
  - 未插入存储卡。
  - 无法识别存储卡。
  - 设置［网络］菜单→ ［网络功能］ → ［NDI|HX］。
卡插槽3中的存储卡的剩余容量和状态
显示卡插槽3中的存储卡的剩余容量和状态。
当设为［记录设置］菜单→ ［录制介质］ → ［expressP2］时不显示。
- ［0min］…［999min］：显示存储卡的剩余容量。剩余容量为999分钟或更长时间显示为［999min］。
  - 当存储卡的剩余容量降至两分钟或以下时，显示将闪烁。
  - 当执行同时记录时，显示可用于同时记录的存储卡的剩余容量（具有较低剩余容量的两个存储卡的剩余容量）。
- ［WP］：写保护。存储卡的写保护开关已拨至LOCK侧。
- ［END］：存储卡没有剩余容量。
- ［ERR］：插入不能记录的存储卡。当卡被识别但无法使用（例如出现格式错误或不是存储卡）时显示。
- ［!SDXC］：记录格式设置为MOV，但未插入SDXC存储卡或64 GB microP2卡。
- （无显示）：属于以下情况之一。
  - 未插入存储卡。
  - 无法识别存储卡。
  - 设置为［网络］菜单→ ［网络功能］ → ［NDI|HX］。
特殊记录功能
显示特殊记录功能的状态。
- ［INTRVL］：启用间隔记录。
- ［I-REC］：在间隔记录过程中或记录暂停时。
- （无显示）：属于以下情况之一。
  - 禁用间隔记录。
  - 设置为［网络］菜单→ ［网络功能］ → ［NDI|HX］。
双插槽功能
显示使用两个卡插槽的记录功能的设置状态。
即使启用了各项功能，如果属于无法进行双插槽功能的情况，将显示一条斜线。
- ［RELAY］：启用接续记录。
- ［SIMUL］：启用同时记录。
- ［NDI|HX］：设置为［网络］菜单→ ［网络功能］ → ［NDI|HX］。
- （无显示）：标准记录状态时。
闪光补偿功能
- ［FBC1］或［FBC2］：启用闪光补偿功能。
连续播放状态
显示连续播放状态。
- ：摄像机连接到接收连续播放视频的设备，且连续播放视频是分布式的。
- （闪烁）：当摄像机试图与要接收连续播放视频的设备连接
- ：连续播放视频不连续。
- ：连续播放功能出现错误且摄像机不可操作。
- （无显示）：禁用连续播放功能
高动态范围功能/动态范围延伸器功能/V-Log记录功能
- ［HDR］：设置为［场景文件］菜单→ ［伽马模式选择］ → ［HLG］。
- ［DRS］：启用动态范围延伸器功能。
当设为［系统］菜单→ ［色彩设置］ → ［V-Log］时不显示。
有线LAN、无线LAN和USB网络共享的连接状态
显示有线LAN、无线LAN和USB网络共享的连接状态。
- ：设置为无线LAN且不与ROP应用程序连接。
- ：设置为无线LAN且与ROP应用程序连接。
- ：设置为无线LAN但无线LAN不能正常工作。
- ：设置为有线LAN且不与ROP应用程序连接。
- ：设置为有线LAN且与ROP应用程序连接。
- ：设置为有线LAN但有线LAN不能正常工作。
- ：当设置为USB网络共享且未连接ROP
- ：当设置为USB网络共享且已连接ROP
- ：当设置为USB网络共享且USB网络共享无法正常运行
- （无显示）：禁用有线LAN、无线LAN和USB网络共享。
剩余电池电量
- ［.V］：以0.1 V单位无电量信息显示电池电量。当剩余电量接近用完或低于设定值时，显示屏将闪烁。
- ［%］：以％电量信息显示电池电量。当剩余电量接近用完或低于设定值时，显示屏将闪烁。
- ［EMP］：电量信息指示电池无电量或电量处于或低于接近用完设定值时显示。
- ［MAX］：电量信息指示电池完全充电时显示。
色差补偿功能
- ［CAC］：启用色差补偿功能。
伽玛模式
显示在［场景文件］菜单→ ［伽马模式选择］中选择的伽玛模式的设定值。
- ［HD］
- ［SD］
- ［FLK1］
- ［FLK2］
- ［FLK3］
- ［FREC］
- ［VREC］
- ［HLG］
场景文件名称
显示在［场景文件］菜单→ ［文件选择］中选择的场景文件的名称。
当设为［系统］菜单→ ［色彩设置］ → ［V-Log］时不显示。
上传状态显示
显示内容上传的状态。
- ：启用上传功能后，上传开始前或完成后
- ：正在上传时
- ：发生上传传输错误时
波形监视器
以波形或矢量显示视频状态。
仅在LCD液晶屏和寻像器上显示。
标记类型
在模式检查的STATUS画面中显示当前显示的标记类型。
［MKR：A］：显示标记类型［A］。
［MKR：B］：显示标记类型［B］。
［MKR：OFF］：不显示标记。
数字变焦
显示数字变焦倍率。
- ［D2×］：两倍
- ［D3×］：三倍
- ［D4×］：四倍
对焦
显示对焦值。
对焦值的显示遵循［视频输出/LCD/VF］菜单→ ［字符］ → ［变焦/对焦］的设置。
- ［MF］：当设为［视频输出/LCD/VF］菜单→ ［字符］ → ［变焦/对焦］ → ［数字］时显示的位置值从［00］至［99］。
- ［MFft］：当设为［视频输出/LCD/VF］菜单→ ［字符］ → ［变焦/对焦］ → ［mm/feet］时以英尺为单位显示。
- ［MFm］：当设为［视频输出/LCD/VF］菜单→ ［字符］ → ［变焦/对焦］ → ［mm/m］时以米为单位显示。
- 无显示：无法获取对焦值。
变焦
显示变焦值。
变焦值的显示遵循［视频输出/LCD/VF］菜单→ ［字符］ → ［变焦/对焦］的设置。
- ［Z］：当设为［视频输出/LCD/VF］菜单→ ［字符］ → ［变焦/对焦］ → ［数字］时显示的位置值从［000］至［999］。
- ［Z.］：当设为［视频输出/LCD/VF］菜单→ ［字符］ → ［变焦/对焦］ → ［mm/feet］或［mm/m］时以毫米为单位显示。
- 无显示：无法获取变焦值。
超级黑
- ［B］：启用超级黑功能时显示。
光圈
显示F值。
使用带有F值显示功能的镜头时显示。
更改光圈优先功能的设置值时闪烁。
- ［F］：显示镜头的F值。
- ［OPEN］：镜头光圈打开时显示。
- ［CLOSE］：镜头光圈关闭时显示。
- ［NC］：镜头电缆未连接时显示。
超级光圈
- ［S］：启用超级光圈功能时显示。
高灵敏度模式
- ［H.SENS.］：当设为［系统］菜单→ ［拍摄模式］ → ［高灵敏度］时显示。
光圈优先
启用光圈优先功能时显示补偿电平。
更改补偿电平时闪烁。
- ［+］：光圈约增大0.5级。
- ［++］：光圈约增大1级。
- ［−］：光圈约缩小0.5级。
- ［−−］：光圈约缩小1级。
- （无显示）：属于以下情况之一。
  - 光圈为参考值。
  - 禁用光圈优先功能。
亮度下降消息显示
亮度降低时显示。
Y GET的亮度
当Y GET功能工作时以［%］或［STOP］为单位显示亮度电平。（［STOP］显示为［ST］）
显示单位遵循［视频输出/LCD/VF］菜单→ ［曝光指数辅助］ → ［Y GET单元］的设置。
当［场景文件］菜单→ ［增益/ISO模式］设为［dB］时，显示单位固定为［%］。
快门速度
- ［1/］：显示快门速度。
- ［1/］：当启用同步扫描功能并且设置了［场景文件］菜单→ ［同步扫描类型］ → ［秒］时，以时间（分钟）显示快门速度。
- ［d］：当启用同步扫描功能并且设置了［场景文件］菜单→ ［同步扫描类型］ → ［度］时，以打开角度显示快门速度。
- ［HALF］：当设置为［摄像机］菜单→ ［快门速度］ → ［位置1］至［位置6］ → ［半快门速度］且选择了位置时显示。
- （无显示）：禁用电子快门功能。
日期和时间信息
显示日期和时间信息。
显示的内容遵循［视频输出/LCD/VF］菜单→ ［字符］ → ［日期/时间］的设置。（［日期/时间］）
年、月和日的显示顺序遵循［其他］菜单→ ［时钟］ → ［日期格式］的设置。
- ［年/月/日］：以yyyy mmm dd hh:mm:ss格式显示。
- ［月/日/年］：以mmm dd yyyy hh:mm:ss格式显示。
- ［日/月/年］：以dd mmm yyyy hh:mm:ss格式显示。
  - mmm：月份（JAN（一月）、FEB（二月）、MAR（三月）、APR（四月）、MAY（五月）、JUN（六月）、JUL（七月）、AUG（八月）、SEP（九月）、OCT（十月）、NOV（十一月）、DEC（十二月））
  - dd：日期
  - yyyy：年
  - hh：时
  - mm：分
  - ss：秒
数字超级增益
启用数字超级增益功能时显示数字超级增益值。
增益
显示增益值。
- ［dB］：显示当前增益值。
- ［AGC］：启用自动增益控制时显示。
自动拐点
- ［AUTO KNEE：ON］：启用自动拐点功能。
- ［AUTO KNEE：OFF］：禁用自动拐点功能。
色温
显示〈WHITE BAL〉开关选择的位置和色温。
- ［ATW］：自动跟踪白平衡正在运行时显示。
- ［LOCK］：自动跟踪白平衡锁定时显示。
- ［AK］：〈WHITE BAL〉开关设为内存〈A〉。
- ［BK］：〈WHITE BAL〉开关设为内存〈B〉。
- ［PK］：〈WHITE BAL〉开关设为〈PRST〉。
音频电平表
显示音频输入设置和记录电平的状态。
可以使用声道选择开关更改要显示的声道。
- ［1: 2:］：当声道选择开关设为〈CH1/2〉时显示。
  声道1和声道2的音频输入设置显示在中。
  当〈AUDIO IN CH1〉/〈AUDIO IN CH2〉开关设为〈FRONT〉时显示F。当〈AUDIO IN CH1〉/〈AUDIO IN CH2〉开关设为〈W.L.〉时显示W。当〈AUDIO IN CH1〉/〈AUDIO IN CH2〉开关设为〈REAR〉时显示R。
- ［3: 4:］：当声道选择开关设为〈CH3/4〉时显示。
  声道3和声道4的音频输入设置显示在中。
  当〈AUDIO IN CH3〉/〈AUDIO IN CH4〉开关设为〈FRONT〉时显示F。当〈AUDIO IN CH3〉/〈AUDIO IN CH4〉开关设为〈W.L.〉时显示W。当〈AUDIO IN CH3〉/〈AUDIO IN CH4〉开关设为〈REAR〉时显示R。
在［音频］菜单→ ［记录声道设置］ → ［峰值冗余］中设置以在参考电平的位置显示白帧。（设置为［20dB］时从左数第八位，设置为［18dB］时从左数第九位）
- ：无法记录音频时显示。
滤镜位置
以数字1至4显示〈ND FILTER〉拨盘位置，以字母A至D显示〈CC FILTER〉拨盘位置。
滤镜位置未正确设定时，［-］会通过黑白反转闪烁。
增距镜
- ［EX］：镜头增距功能起作用时显示。
IP连接时的遥控状态
- ［IP REMOTE］：IP连接中可使用遥控时显示。
- ［IP REMOTE］（闪烁）：IP连接处于连接等待状态时显示。
- （无显示）：禁用IP连接中的遥控功能。
自动黑平衡的错误显示
自动黑平衡的调整结果异常时显示状态。
启自动白平衡的错误显示
自动白平衡的调整结果异常时显示状态。
信息显示区域
当出现有关摄像机状态的消息或警告时显示。
无效的滤镜位置消息
如果未正确设定〈ND FILTER〉/〈CC FILTER〉拨盘，则在打开电源时会显示信息。
如果〈CC FILTER〉拨盘设置不正确，执行自动白平衡时会显示信息。
剪辑名称
显示正在记录的剪辑名称，从名称开始最多显示八个字符。
记录格式
显示［系统］菜单→ ［文件格式］中设置的文件格式和［系统］菜单→ ［记录格式］中设置和记录编解码器。
当设为［网络］菜单→ ［网络功能］ → ［NDI|HX］时不显示。
- ［P2 AVC-I200］
- ［P2 AVC-I100］
- ［P2 AVC-I50］
- ［P2 AVC-I422］
- ［P2 AVC-G50］
- ［P2 AVC-G25］
- ［P2 AVC-G12］
- ［MOV 420 150M］
- ［MOV 420 100M］
- ［MOV 422 150M］
- ［MOV 422 100M］
- ［MOV 422 50M］
- ［MOV HEVC 200M］
- ［MOV HEVC 150M］
- ［MOV HEVC 100M］
- ［MOV ALL-I 400M］
- ［MOV ALL-I 200M］
- ［MOV ALL-I 100M］
- ［PXY］：当摄像机设置为以P2格式记录低码流素材数据时显示。
系统分辨率/系统频率
显示［系统］菜单→ ［记录格式］中设置的系统分辨率和系统频率。
- ［2160-59.94p］
- ［2160-50.00p］
- ［2160-29.97p］
- ［2160-25.00p］
- ［2160-23.98p］
- ［1080-59.94p］
- ［1080-50.00p］
- ［1080-29.97p］
- ［1080-25.00p］
- ［1080-23.98p］
- ［1080-59.94i］
- ［1080-50.00i］
- ［720-59.94p］
- ［720-50.00p］
