Réglage de la fréquence de fonctionnement

Quand la caméra est livrée, la fréquence de fonctionnement n’est pas définie. Avant la première utilisation de la caméra, suivez les étapes ci-dessous pour régler la fréquence de fonctionnement.

co_osd_set_frequency

Fixez un viseur (Mise en place du viseur) ou raccordez un moniteur à la borne <HD SDI2> (Borne <HD SDI2> (BNC)).

Branchez l’alimentation secteur CC.

Elle sera conforme à la fréquence de fonctionnement de la CCU une fois raccordée à la CCU.

Positionnez l’interrupteur <POWER> sur <ON>.

L’écran [SELECT FORMAT TYPE] s’affiche.

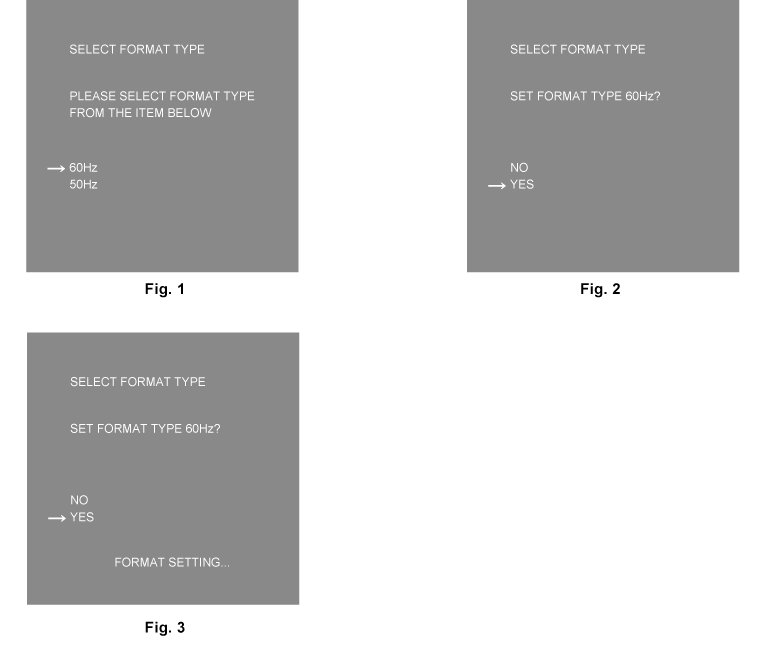

Tournez la molette <SELECT> pour déplacer le curseur (flèche) sur la fréquence à régler. (Fig. 1)

Appuyez sur la molette <SELECT>.

L’écran de confirmation s’affiche.

Déplacez le curseur (flèche) sur [YES] et appuyez sur la molette <SELECT>. (Fig. 2)

[FORMAT SETTING…] clignote. (Fig. 3)

Le réglage est terminé lorsque [FORMAT SETTING…] est éteint.

Une fois ce réglage terminé, cet écran ne s’affiche plus lors des mises sous tension ultérieures.

Positionnez l’interrupteur <POWER> sur <OFF>.

Positionnez l’interrupteur <POWER> sur <ON>.
