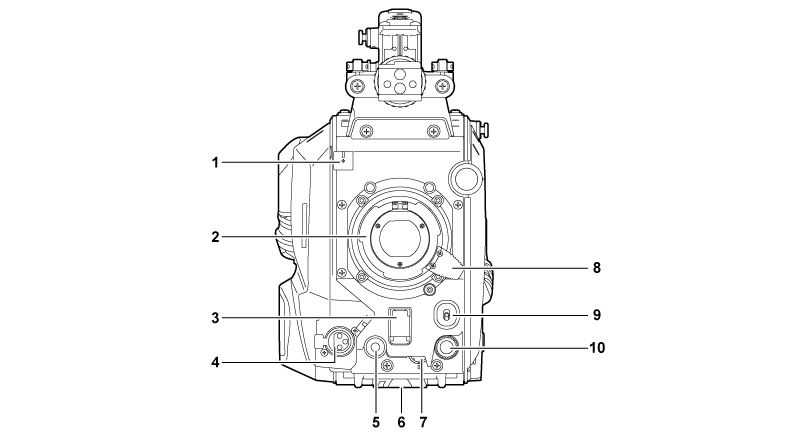

Côté avant

body_parts_frontside

  1. Collier de câble d’objectif/câble de microphone

    Pour fixer les câbles de l’objectif et du microphone.

  2. Monture d’objectif (type baïonnette)

    C’est là où l’objectif est monté.

  3. Commutateur <SHUTTER>

    Il s’agit de l’interrupteur de l’obturateur électronique.

    <OFF> :désactive l’obturateur électronique.

    <ON> : active l’obturateur électronique.

    <SEL> : commute la vitesse d’obturation dans la plage préréglée.

    Ce commutateur ne peut pas être utilisé lorsque CCU ou ROP est connecté à la caméra.

  4. Borne <MIC> (avant)

    Utilisée pour connecter le microphone (en option).

    Quand elle est utilisée, réglez le commutateur sur le côté arrière comme suit.

    • Commutateur de sélection <LINE/MIC/+48V> (<MIC 1>) : <MIC> ou <+48V> (avec un microphone fantôme)

    • Interrupteur <FRONT>/<REAR> (<MIC 1>) : <FRONT>

  5. Touche <USER 1>

    Une fonction sélectionnée par l’utilisateur peut être assignée à cette touche. Appuyez sur la touche pour exécuter la fonction attribuée.

  6. Monture de trépied

    Utilisé pour fixer l’adaptateur de trépied SHAN-TM700, (en option) lors du montage de la caméra sur un trépied.

  7. Molette <INCOM LEVEL> (avant)

    Utilisée pour régler le niveau de volume de l’interphone selon les réglages de <REAR>/<INC1 FRONT>/<INC2 FRONT> sur le côté arrière.

    • <REAR> : ne peut pas régler le niveau de volume.

    • <INC1 FRONT> : règle le niveau de volume de l’interphone 1.

    • <INC2 FRONT> : règle le niveau de volume de l’interphone 2.

  8. Levier d’objectif

    Après que l’objectif est monté sur la fixation d’objectif, ce levier peut être vissé pour fixer l’objectif.

  9. Commutateur <AUTO W/B BAL>

    <AWB> : règle automatiquement la balance des blancs. Lorsque la balance des blancs est automatiquement réglée avec le commutateur <WHITE BAL> au niveau de la caméra réglée sur la position <A> ou <B>, la balance des blancs est réglée en plusieurs secondes et la valeur réglée est enregistrée dans la mémoire.

    <ABB> : règle automatiquement la balance des noirs.

    L’opération exécutée quand la CCU ou le ROP sont connectés à la caméra peut être réglée à partir de [MAIN MENU] → [SWITCH MODE] → [W/B BAL SETTING].

  10. Molette <SELECT>

    Tournez la molette <SELECT> quand l’écran du menu est affiché pour déplacer le curseur sur un élément de réglage. Le réglage de menu peut être confirmé en appuyant sur la molette <SELECT>.

    Pour plus d’informations concernant ces opérations, reportez-vous à « Utilisation des menus ».
