Utilisation d’une alimentation secteur externe

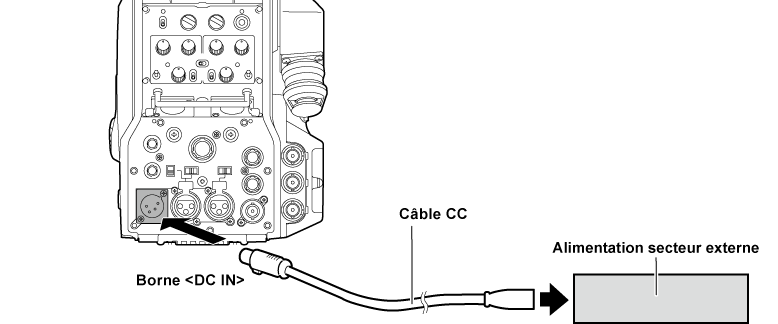

Connectez l’alimentation secteur externe à la borne <DC IN> de la caméra.
Allumez l’interrupteur <POWER> de l’alimentation secteur externe (si l’alimentation secteur externe comporte un interrupteur <POWER>).
Positionnez le commutateur <POWER> de la caméra sur <EXT>.
Effectuez le branchement après avoir vérifié que la tension de sortie de l’alimentation secteur externe est compatible avec la tension nominale de la caméra. Sélectionnez un ampérage de sortie pour l’alimentation secteur externe avec une marge supérieure à l’ampérage total des périphériques branchés. L’ampérage total des périphériques branchés peut se calculer avec la formule suivante. Consommation électrique totale ÷ tension Lors de la mise sous tension de la caméra, un courant d’appel est généré. Une alimentation secteur insuffisante lors de la mise sous tension peut aboutir à une panne. Nous vous conseillons d’utiliser une alimentation secteur externe pouvant assurer le double de la capacité de la consommation électrique totale de la caméra et des périphériques branchés (comme le viseur) qui sont allumés par enclenchement lorsque la caméra est mise sous tension. Pour le câble CC, utilisez un cordon à deux noyaux de blindage d’AWG18 (zone de section transversale nominale du conducteur : 0,824 mm2) ou plus épais. |
|
DC IN | ||
---|---|---|
![]() |
1 |
UNREG GND |
2 |
Inutilisé | |
3 |
Inutilisé | |
4 |
+12 V | |
HA16RA-4P(77) (Hirose Electric Co.) |
