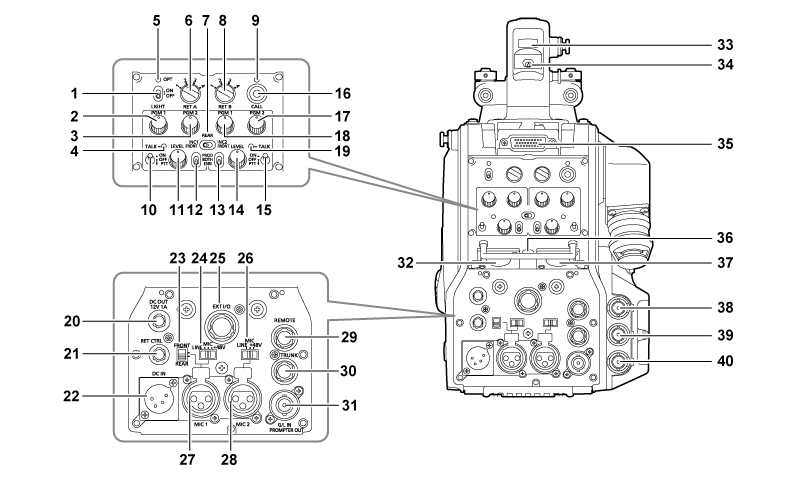

Côté arrière

body_parts_backside

  1. Commutateur <LIGHT>

    Utilisé pour activer/éteindre le voyant du panneau arrière.

  2. Molette <PGM1> (<INTERCOM1>)

    Utilisé pour régler le niveau audio ou le rapport de mélange à partir de [MAIN MENU] → [INTERCOM SETTING] → [LEVEL/PGM1/PGM2 VR SETTING] → [INTERCOM1 PGM1 VR].

  3. Molette <PGM2> (<INTERCOM1>)

    Utilisé pour régler le niveau audio ou le rapport de mélange à partir de [MAIN MENU] → [INTERCOM SETTING] → [LEVEL/PGM1/PGM2 VR SETTING] → [INTERCOM1 PGM2 VR].

  4. Voyant <TALK> (<INTERCOM1>)

    S’allume lorsque le commutateur <TALK> (<INTERCOM1>) est activé.

  5. Voyant <OPT>

    Indique l’état de réception du signal optique de la caméra.

    Normal : allumé en vert

    Erreur : allumé en rouge

  6. Commutateur <RET A>

    Utilisé pour commuter le type de l’image A de retour.

  7. Interrupteur <REAR>/<INC1 FRONT>/<INC2 FRONT>

    Utilisé pour commuter la cible de réception de l’interphone.

    • <REAR> : règle le niveau de volume de l’interphone en utilisant les molettes <LEVEL> de <INTERCOM1> et <INTERCOM2> sur le côté arrière.

    • <INC1 FRONT> : règle le niveau de volume de l’interphone 1 en utilisant la molette <INCOM LEVEL> (avant).

    • <INC2 FRONT> : règle le niveau de volume de l’interphone 2 en utilisant la molette <INCOM LEVEL> (avant).

  8. Commutateur <RET B>

    Utilisé pour commuter le type de l’image B de retour.

  9. Voyant <CALL>

    S’allume en vert quand le commutateur d’appel est actionné depuis le ROP ou la CCU.

    Le voyant clignotera dans les cas suivants.

    • Lorsque le commutateur <POWER> est réglé sur <EXT> :

      Si la caméra détecte que la consommation actuelle totale comprenant la sortie externe CC dépasse la valeur nominale, le voyant clignote en rouge.

      Si la caméra détecte que la sortie externe de la CC dépasse la valeur nominale, le voyant clignote en orange.

    • Lorsque le commutateur <POWER> est réglé sur <CCU> :

      Si la caméra détecte que la tension fournie par la CCU est inférieure à la valeur nominale, le voyant clignote en rouge.

      Si la caméra détecte que la sortie externe de la CC dépasse la valeur nominale, le voyant clignote en orange.

  10. Interrupteur <TALK> (<INTERCOM1>)

    Ce commutateur est le commutateur de sélection <ON>/<OFF>/<PTT> du microphone de l’interphone connecté à la borne <INTERCOM1>.

    Pousse l’interrupteur vers <ON>/<PTT> pour allumer le microphone.

  11. Molette <LEVEL> (<INTERCOM1>)

    Utilisé pour régler le niveau de volume de l’interphone 1 lorsque la fonction de mixage de l’interphone connecté à la borne <INTERCOM1> et PGM sont activés. La fonction de mixage de l’interphone et PGM peuvent être activés et désactivés depuis [MAIN MENU] → [INTERCOM SETTING] → [INTERCOM1] → [INCOM1 RECEIVE CH1 SETTING] → [PGM1 MIX]/[PGM2 MIX].

  12. Interrupteur <PROD>/<BOTH>/<ENG> (<INTERCOM1>)

    Utilisé pour commuter la destination d’appel de l’interphone connecté à la borne <INTERCOM1>.

  13. Interrupteur <PROD>/<BOTH>/<ENG> (<INTERCOM2>)

    Utilisé pour commuter la destination d’appel de l’interphone connecté à la borne <INTERCOM2>.

  14. Molette <LEVEL> (<INTERCOM2>)

    Utilisé pour régler le niveau de volume de l’interphone 2 lorsque la fonction de mixage de l’interphone connecté à la borne <INTERCOM2> et PGM sont activés. La fonction de mixage de l’interphone et PGM peuvent être activés et désactivés depuis [MAIN MENU] → [INTERCOM SETTING] → [INTERCOM2] → [INCOM2 RECEIVE CH1 SETTING] → [PGM1 MIX]/[PGM2 MIX].

  15. Interrupteur <TALK> (<INTERCOM2>)

    Ce commutateur est le commutateur de sélection <ON>/<OFF>/<PTT> du microphone de l’interphone connecté à la borne <INTERCOM2>.

    Pousse l’interrupteur vers <ON>/<PTT> pour allumer le microphone.

  16. Commutateur <CALL>

    Pendant que vous appuyez sur ce commutateur, les voyants d’appel sur le ROP et sur CCU s’allument et une sonnerie ROP retentit. (Lorsque le réglage de sonnerie ROP est activé)

  17. Molette <PGM2> (<INTERCOM2>)

    Utilisé pour régler le niveau audio ou le rapport de mélange à partir de [MAIN MENU] → [INTERCOM SETTING] → [LEVEL/PGM1/PGM2 VR SETTING] → [INTERCOM2 PGM2 VR].

  18. Molette <PGM1> (<INTERCOM2>)

    Utilisé pour régler le niveau audio ou le rapport de mélange à partir de [MAIN MENU] → [INTERCOM SETTING] → [LEVEL/PGM1/PGM2 VR SETTING] → [INTERCOM2 PGM1 VR].

  19. Voyant <TALK> (<INTERCOM2>)

    Ce voyant s’allume lorsque le commutateur <TALK> (<INTERCOM2>) est activé.

  20. Borne <DC OUT 12V 1A>

    Cette borne est une borne de sortie de 12 V CC. Elle fournit une intensité maximale de 1,0 A.

    Si le courant dépasse la valeur nominale, le courant sera coupé.

    En plus, les voyants de signalisation R et G sont produits. (Type de collecteur ouvert)

  21. Borne <RET CTRL>

    C’est la borne de contrôle externe. Cette borne contrôle l’allumage/l’extinction des interrupteurs de contrôle de retour externe 1, 2 et 3 et du microphone de l’interphone 1 et 2.

    Le signal de retour peut être assigné depuis [MAIN MENU] → [RETURN SETTING] → [RETURN SELECT] → [RETURN C].

  22. Borne <DC IN>

    Il s’agit de la borne d’entrée de l’alimentation externe. Connectez une alimentation externe à cette borne. (CC 10,8 V à 17 V)

  23. Commutateur de sélection <FRONT>/<REAR>

    Utilisé pour activer le signal d’entrée du microphone de <MIC 1> sur le microphone avant ou arrière.

    <FRONT> : microphone avant

    <REAR> : microphone arrière

  24. Commutateur de sélection <LINE/MIC/+48V> (<MIC 1>)

    Utilisé pour commuter le signal d’entrée audio du canal audio 1.

    <LINE> : lors de la connexion de l’équipement audio avec l’entrée ligne

    <MIC> : lors de la connexion d’un microphone externe

    <+48V> : lors de l’alimentation de 48 V au microphone

  25. Borne <EXT I/O>

    Il s’agit de la borne externe d’entrée et de sortie.

  26. Commutateur de sélection <LINE/MIC/+48V> (<MIC 2>)

    Utilisé pour commuter le signal d’entrée audio du canal audio 2.

    <LINE> : lors de la connexion de l’équipement audio avec l’entrée ligne

    <MIC> : lors de la connexion d’un microphone externe

    <+48V> : lors de l’alimentation de 48 V au microphone

  27. Borne <MIC 1>

    Cette borne est utilisée pour connecter l’équipement audio ou un microphone.

    L’alimentation pour le microphone est fournie par l’intermédiaire de cette borne, activant l’utilisation d’un microphone à alimentation fantôme (48 V). Coupez l’alimentation lorsque vous raccordez un microphone, puis configurez les réglages en fonction du microphone après l’avoir raccordé.

  28. Borne <MIC 2>

    Utilisée pour connecter l’équipement audio ou un microphone.

    L’alimentation pour le microphone est fournie par l’intermédiaire de cette borne, activant l’utilisation d’un microphone à alimentation fantôme (48 V). Coupez l’alimentation lorsque vous raccordez un microphone, puis configurez les réglages en fonction du microphone après l’avoir raccordé.

  29. Borne <REMOTE>

    Utilisée pour connecter le module de télécommande (en option) qui peut commander certaines fonctions.

  30. Borne <TRUNK>

    C’est une borne d’entrée/sortie pour les données de jonction CCU (RS-422 × 2 ou RS-232C × 2).

    Réglez ceci dans [MAIN MENU] → [IN/OUT SELECT] → [TRUNK1]/[TRUNK2].

  31. Borne <G/L IN/PROMPTER OUT>

    Il s’agit de la borne d’entrée des signaux du Genlock. L’entrée vidéo du prompteur de CCU est produite à partir de cette borne.

    Lorsque la caméra est utilisée de façon autonome, cette borne fonctionne comme entrée de Genlock. Lors de la connexion avec CCU, cette borne fonctionne comme sortie de prompteur.

  32. Borne <INTERCOM1>

    Utilisée pour connecter la fiche d’interphone ou de casque.

  33. Voyant de signalisation arrière

    S’allume quand un voyant de signalisation est fourni.

    Voyant de signalisation R : allumé en rouge

    Voyant de signalisation G : allumé en vert

    Voyants de signalisation R et G en même temps : allumés en rouge

  34. Commutateur de sélection de voyant de signalisation arrière

    Utilisé pour activer/désactiver le voyant de signalisation arrière.

  35. Borne de viseur arrière

    Utilisée pour connecter l’AK-HVF100G du viseur LCD de 9 pouces.

    Ce connecteur D-sub est utilisé pour l’interface du viseur.

  36. Borne <EARPHONE>

    Utilisée pour connecter la fiche d’un ensemble d’écouteurs.

    Configure la sortie audio de [MAIN MENU] → [INTERCOM SETTING] → [EAR PHONES SETTING] → [LCH OUTPUT SELECT]/[RCH OUTPUT SELECT].

  37. Borne <INTERCOM2>

    Utilisée pour connecter la fiche d’interphone ou de casque.

  38. Borne <HD SDI1> (BNC)

    [CAM] : produit les images de caméra.

    [HD PROMPT] : produit les images vidéo du prompteur HD.

    Configurez les images de sortie sous [MAIN MENU] → [IN/OUT SELECT] → [HD-SDI1 OUT].

  39. Borne <HD SDI2> (BNC)

    [CAM] : produit les images de caméra.

    [VF] : produit les images du viseur.

    [RET] : produit les images de retour.

    [RET1]/[RET2]/[RET3]/[RET4] : produit les images sélectionnées.

    Configurez les images de sortie sous [MAIN MENU] → [IN/OUT SELECT] → [HD-SDI2 OUT].

  40. Borne <AUX>

    C’est la borne de connexion du périphérique externe.

    [PMT2 OUT] : produit les images vidéo du prompteur 2.

    [HD TRUNK] : entrée de jonction HD

    Réglez ceci dans [MAIN MENU] → [IN/OUT SELECT] → [AUX I/O].
