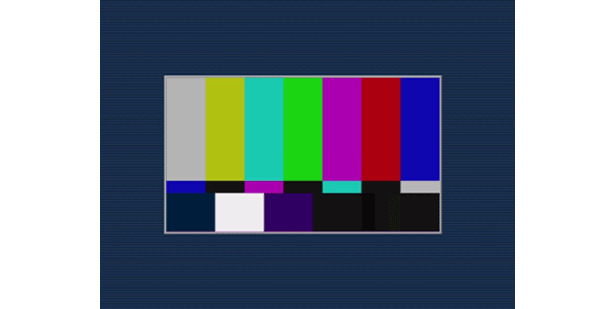

Cette zone affiche les images IP de la caméra connectée.
Vous pouvez utiliser le zoom numérique du plug-in logiciel pour l’affichage en commandant la roulette de la souris dans la zone. (Windows)
En fonction de l’ordinateur utilisé, le processeur de dessin (GDI) du OS peut avoir des restrictions et les images peuvent provoquer un effet de déchirure (une partie des images est déviée) au niveau des grandes modifications des scènes de prise de vue.
Sur un ordinateur Windows, lorsque [H.264 transmission] est réglé sur [On], les vidéos H.264 ou les images JPEG s’affichent. Quand [Off] est défini, seules les images JPEG s’affichent.
En outre, seule l’image JPEG peut s’afficher sur un ordinateur avec OS X (Mac), indépendamment du réglage [H.264 transmission]. La vidéo H.264 ne peut pas être affichée. ([H.264 transmission])
Si [H.264 transmission] est réglé sur [On], indépendamment de la transmission en cours ou non d’une vidéo H.264, la vitesse de rafraîchissement des images JPEG peut diminuer.
La vitesse de rafraîchissement des images JPEG peut diminuer en fonction de l’environnement réseau, des caractéristiques matérielles, du sujet et du nombre d’utilisateurs accédant à la caméra.
Le nombre maximal d’utilisateurs qui peuvent simultanément accéder à la caméra est de 14. C’est le total d’utilisateurs recevant des images H.264 et d’utilisateurs recevant des images JPEG.
Cependant, l’accès peut être limité à moins de 14 utilisateurs en fonction des réglages de [Bandwidth control (bitrate)] et [Max bit rate (per client)].
Lorsque le nombre d’utilisateurs a dépassé la limite haute, un message indiquant une saturation des accès apparaît. (Windows)
Touche [Compression]
Cette touche est utilisée pour commuter l’affichage entre les images H.264 et les images JPEG.
Les caractères sur la touche sélectionnée deviennent verts.
[H.264]
Affiche les images H.264. (Windows)
Réglez [H.264 transmission] pour [H.264(1)] sur [H.264(4)] sur [On] dans les réglages vidéo IP pour activer la touche [H.264]. ([H.264 transmission])
[JPEG]
Affiche les images JPEG.
Dans les cas suivants, l’état de sélection de la touche [Compression] revient au réglage sous [Stream] pour [Initial display settings for "Live" page] dans l’onglet [Video over IP]. (Windows)
Lorsque vous avez quitté un écran pour en ouvrir un autre
Lorsque vous avez actualisé un écran
Touche [stream]
Cette touche s’affiche uniquement lorsque des images H.264 s’affichent. (Windows)
L’affichage indique les images telles que définies dans [H.264(1)]/[H.264(2)]/[H.264(3)]/[H.264(4)].
Les caractères sur la touche sélectionnée deviennent verts.
[1]
L’image du domaine principal s’affiche comme définie dans [H.264(1)]. (H.264)
[2]
L’image du domaine principal s’affiche comme définie dans [H.264(2)]. (H.264)
[3]
L’image du domaine principal s’affiche comme définie dans [H.264(3)]. (H.264)
[4]
L’image du domaine principal s’affiche comme définie dans [H.264(4)]. (H.264)
Dans les cas suivants, l’état de sélection de la touche [stream] revient au réglage sous [Stream] pour [Initial display settings for "Live" page] dans l’onglet [Video over IP]. (Windows)
Lorsque vous avez quitté un écran pour en ouvrir un autre
Lorsque vous avez actualisé un écran
Si la résolution de l’image sélectionnée H.264 est réglée sur [1920×1080] ou [1280×720], l’image affichée peut être plus petite que la taille réelle, en fonction de la taille d’écran de votre navigateur Web.
Touche [Image quality]
Cette touche s’affiche uniquement lorsque des images JPEG s’affichent.
L’affichage indique les images telles que définies dans [Image quality(JPEG)].
Les caractères sur la touche sélectionnée deviennent verts.
[1]
L’affichage indique les images telles que définies dans [Quality1] pour [Image quality(JPEG)]. (JPEG)
[2]
L’affichage indique les images telles que définies dans [Quality2] pour [Image quality(JPEG)]. (JPEG)
Dans les cas suivants, l’état de sélection de la touche [Image quality] revient au réglage sous [Image quality(JPEG)] pour [Initial display settings for "Live" page] dans l’onglet [Video over IP].
Lorsque vous avez quitté un écran pour en ouvrir un autre
Lorsque vous avez actualisé un écran

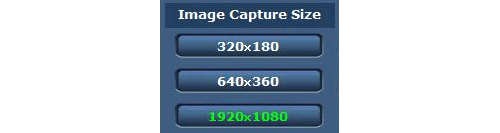

Touche [Image Capture Size]
Cette touche s’affiche uniquement lorsque des images JPEG s’affichent.
Elle commute la taille de l’image affichée dans le domaine principal.
Les caractères sur la touche sélectionnée deviennent verts.
[1920×1080]
L’image dans le domaine principal s’affiche dans la résolution de 1920 × 1080.
[1280×720]
L’image dans le domaine principal s’affiche dans la résolution de 1280 × 720.
[640×360]
L’image dans le domaine principal s’affiche dans la résolution de 640 × 360.
[320×180]
L’image dans le domaine principal s’affiche dans la résolution de 320 × 180.
[160×90]
L’image dans le domaine principal s’affiche dans la résolution de 160 × 90.
L’image s’affiche dans la résolution réglée sous [JPEG(1)], [JPEG(2)] et [JPEG(3)] dans l’onglet [Video over IP] - [JPEG].
Si la résolution est réglée sur [1920×1080] ou [1280×720], l’image affichée peut être plus petite que la taille réelle, en fonction de la taille d’écran de votre navigateur Web.
Dans les cas suivants, l’état de sélection de la touche [Image Capture Size] revient au réglage sous [Stream] pour [Initial display settings for "Live" page] dans l’onglet [Video over IP].
Lorsque vous avez quitté un écran pour en ouvrir un autre
Lorsque vous avez actualisé un écran
Touche d’affichage pleine page/touche Capture
Les images s’affichent en pleine page. (Touche d’affichage pleine page)
Elle effectue des captures. (Touche Capture)
Touche d’affichage pleine page (gauche)
Affiche les images en pleine page.
Lorsque l’image dans le domaine principal s’affiche dans une taille réduite, appuyez une fois sur cette touche pour l’afficher dans sa résolution réelle dans le domaine principal.
Lorsque l’image s’affiche dans sa résolution originale, elle s’affiche en pleine page.
Pour revenir à l’écran [Live], appuyez sur la touche Esc sur le clavier de votre ordinateur en affichage pleine page.
Sinon, vous pouvez cliquer avec le bouton droit de la souris lors de l’affichage en pleine page et cliquer sur [Back].
Touche Capture (droite)
Effectue une capture (une image fixe) et affiche l’image sur une fenêtre distincte.
Un clic droit sur cette touche affiche un menu contextuel. Vous pouvez sauvegarder l’image sur votre ordinateur en sélectionnant [Save].
Sélectionnez [Print] pour sortir l’image sur une imprimante.
