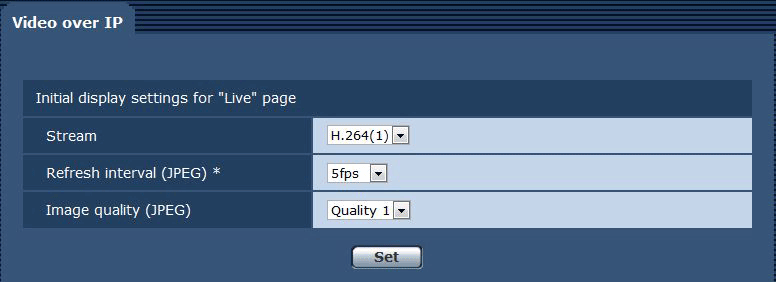

Onglet [Video over IP]

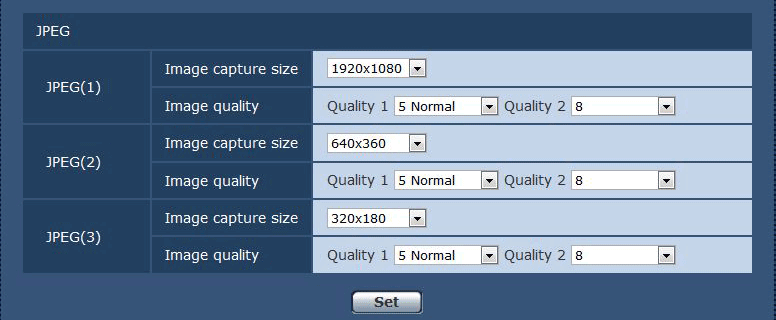

Vous pouvez configurer les réglages des images JPEG, des images H.264 et la qualité d’image.
H.264
Réglez [Max bit rate (per client)], [Image capture size], [Image quality], etc. pour l’image H.264. (Windows)

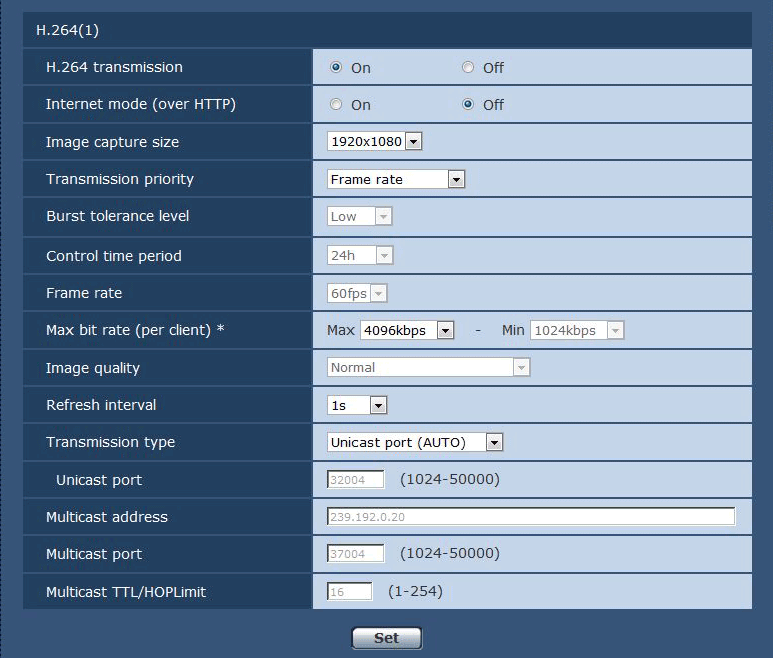

L’écran suivant indique un exemple de [H.264(1)].

Item | Description des réglages |
---|---|
[H.264 transmission] |
Règle s’il faut ou non transmettre des images H.264. [On] : transmet des images H.264. [Off] : ne transmet pas d’images H.264. Lorsque [H.264 transmission] est réglé sur [On], les images H.264 et JPEG peuvent être affichées sur l’écran [Live]. Lorsque [H.264 transmission] est réglé sur [On], la vitesse de rafraîchissement des images JPEG peut diminuer.
|
[Internet mode (over HTTP)] |
Règle s’il faut transmettre des images H.264 sur Internet. Le réglage du routeur haut débit peut être le même que pour les images JPEG lors de la transmission d’images H.264. [On] : transmet l’image H.264 en utilisant le port HTTP. Pour régler le numéro de port HTTP, reportez-vous à [HTTP port]. [Off] : transmet l’image H.264 en utilisant le port UDP. Quand cette valeur est réglée sur [On], le type de transmission est limité à [Unicast port (AUTO)]. Quand cette valeur est réglée sur [On], les images H.264 s’affichent au bout de quelques secondes. Lorsque cette valeur est réglée sur [On], les images H.264 peuvent ne pas s’afficher en fonction du nombre d’utilisateurs accédant simultanément à la caméra ou à l’existence des données de son.
|
[Image capture size] |
Règle la résolution de l’image H.264. La disponibilité des options dépend de la résolution sélectionnée. Pour [H.264(1)] [1920×1080], [1280×720]
Pour [H.264(2)] [1920×1080], [1280×720], [640×360], [320×180], [160×90]
Pour [H.264(3)] [1280×720], [640×360], [320×180], [160×90]
Pour [H.264(4)] [1280×720], [640×360], [320×180], [160×90]
|
[Transmission priority] |
Règle le mode de transmission des images H.264. [Constant bit rate] : transmet des images H.264 dans le débit de bits réglé sous [Max bit rate (per client)]. [Frame rate] : transmet des images H.264 dans le débit de bits réglé sous [Frame rate]. [Best effort] : transmet des images H.264 dans un débit de bits variable entre les valeurs maximum et minimum réglées sous [Max bit rate (per client)]. [Advanced VBR] : transmet des images H.264 dans le débit de bits réglé sous [Frame rate]. Les images sont transmises de sorte que la quantité de transmission moyenne dans la durée réglée pour [Control time period] soit le débit de bits réglé sous [Max bit rate (per client)]. Lorsque [Transmission priority] est réglé sur [Frame rate] ou [Advanced VBR], le nombre d’utilisateurs autorisés à se connecter peut diminuer.
|
[Burst tolerance level] |
Règle la carence de dépassement de [Max bit rate (per client)] autorisée pour le débit de bits H.264. [High], [Middle], [Low] Cette valeur peut uniquement être réglée lorsque [Advanced VBR] est sélectionnée sous [Transmission priority].
|
[Control time period] |
Règle la durée durant laquelle le débit de bits H.264 est commandé. Les images sont transmises de sorte que la quantité de transmission moyenne dans la durée sélectionnée soit le débit de bits réglé sous [Max bit rate (per client)]. [1h] : 1 heure [6h] : 6 heures [24h] : 1 jour (24 heures) [1week] : 1 semaine Cette valeur peut uniquement être réglée lorsque [Advanced VBR] est sélectionnée sous [Transmission priority].
|
[Frame rate] |
Règle la vitesse de défilement des images H.264. À 59,94 Hz [5fps], [15fps], [30fps], [60fps]
À 50 Hz [5fps], [12.5fps], [25fps], [50fps]
[Frame rate] est limité par [Max bit rate (per client)]. La vitesse de défilement réelle peut diminuer en dessous de la valeur configurée. Cette valeur peut uniquement être réglée lorsque [Frame rate] ou [Advanced VBR] est sélectionnée sous [Transmission priority]. Pour [H.264(1)], la valeur est réglée sur [60fps] (59,94 Hz) ou [50fps] (50 Hz). Pour [H.264(2)] à [H.264(4)], [60fps] (59,94 Hz) ou [50fps] (50 Hz) ne peut pas être sélectionné. |
[Max bit rate (per client)] |
Règle le débit de bits H.264 par client. Lorsque [Best effort] est sélectionné pour [Transmission priority], règle le maximum ([Max]) et le minimum ([Min]). [64kbps], [128kbps], [256kbps], [384kbps], [512kbps], [768kbps], [1024kbps], [1536kbps], [2048kbps], [3072kbps], [4096kbps], [6144kbps], [8192kbps], [10240kbps], [12288kbps], [14336kbps], [16384kbps], [20480kbps], [24576kbps] Le débit de bits H.264 est limité par [Bandwidth control (bitrate)] dans l’onglet [Network] de l’écran [Network]. Un débit de bits autre que [64kbps] peut diminuer en dessous de la valeur configurée. ([Bandwidth control (bitrate)]) La plage du débit de bits H.264 qui peut être configurée diffère en fonction de la résolution. Pour [160×90] : [64kbps] à [2048kbps] Pour [320×180] et [640×360] : [64kbps] à [4096kbps] Pour [1280×720] : [256kbps] à [8192kbps] Pour [1920×1080] : [512kbps] à [14336kbps] Pour [1920×1080] (60 fps) et [1280×720] (60 fps) : [1024kbps] à [24576kbps]
|
[Image quality] |
Règle la qualité d’image de l’image H.264. Cette valeur peut uniquement être réglée lorsque [Constant bit rate] ou [Best effort] est sélectionnée sous [Transmission priority]. [Low (Motion priority)], [Normal], [Fine (Image quality priority)]
|
[Refresh interval] |
Règle l’intervalle (intervalle d’image I : de 0,2 à 5 secondes) d’actualisation des images H.264. Si beaucoup d’écarts se produisent dans votre environnement réseau, la configuration d’un intervalle d’actualisation plus court provoquera moins de bruit dans les images. Cependant, ce choix peut diminuer la vitesse d’actualisation des images. À 59,94 Hz [0.2s], [0.25s], [0.33s], [0.5s], [1s], [2s], [3s], [4s], [5s]
À 50 Hz [0.2s], [0.5s], [1s], [2s], [3s], [4s], [5s]
|
[Transmission type] |
Règle le type de transmission des images H.264. [Unicast port (AUTO)] : un maximum de 14 utilisateurs peut accéder simultanément à une même caméra. Lorsque des images sont transmises depuis la caméra, [Unicast port] sera réglé automatiquement. Si un numéro de port fixe pour la transmission d’images H.264 n’est pas nécessaire, comme lorsque la caméra est utilisée dans un réseau, il est recommandé que celui-ci soit réglé sur [Unicast port (AUTO)]. [Unicast port (MANUAL)] : un maximum de 14 utilisateurs peut accéder simultanément à une même caméra. Lorsque des images sont transmises depuis la caméra, [Unicast port] doit être réglé manuellement. Lorsque des images H.264 sont transmises par Internet, réglez un numéro de port fixe pour le routeur haut débit (désigné sous le nom de routeur ci-après) afin d’autoriser la communication. ([HTTP port]) Pour plus de détails, consultez le Mode d’emploi de votre routeur. [Multicast port] : un nombre infini d’utilisateurs peuvent accéder simultanément à une même caméra. Pour envoyer des images H.264 en multicast, entrez [Multicast address], [Multicast port] et [Multicast TTL/HOP Limit]. Pour transmettre l’image H.264 en multicast, indiquez la destination en utilisant un routeur, etc., prenant en charge le multicast. À cet instant, effectuez le réglage de sorte que l’image H.264 ne soit pas transmise à un autre périphérique connecté (AK-HRP1000G, etc.). La communication IP avec la caméra peut se désactiver lorsqu’une image H.264 est transmise à AK-HRP1000G.
Nombre maximal d’accès simultanés Le nombre maximal d’utilisateurs qui peuvent simultanément accéder à la caméra est de 14. C’est le total d’utilisateurs recevant des images H.264 et d’utilisateurs recevant des images JPEG. Cependant, l’accès peut être limité à moins de 14 utilisateurs en fonction des réglages de [Bandwidth control (bitrate)] et [Max bit rate (per client)]. Lorsque le nombre d’utilisateurs ayant accès à la caméra a dépassé le maximum de 14, un message indiquant une saturation des accès apparaît. Lorsque [Transmission type] de [H.264] est réglé sur [Multicast port], le deuxième utilisateur ainsi que les suivants qui reçoivent les images H.264 ne sont pas comptés dans le nombre d’utilisateurs accédant à la caméra. |
[Unicast port] |
Règle le numéro de port unicast (à utiliser lorsque les images sont transmises à partir de la caméra). Cet élément doit être configuré lorsque [Transmission type] est réglé sur [Unicast port (MANUAL)]. [1024]…[50000] Seuls des chiffres pairs peuvent être configurés. 10670 ne peuvent pas être réglés comme numéro de port.
|
[Multicast address] |
Règle l’adresse IP du multicast. Les images sont transmises à l’adresse IP spécifiée. Cet élément doit être configuré lorsque [Transmission type] est réglé sur [Multicast port]. Avant de procéder au réglage, vérifiez s’il peut être utilisé comme adresse IP multicast. [224.0.0.0]…[239.255.255.255]
|
[Multicast port] |
Entrez le numéro de port multicast (à utiliser lorsque les images sont transmises à partir de la caméra). Cet élément doit être configuré lorsque [Transmission type] est réglé sur [Multicast port]. Seuls des chiffres pairs peuvent être configurés. 10670 ne peuvent pas être réglés comme numéro de port. [1024]…[50000]
|
[Multicast TTL/HOP Limit] |
Saisissez la valeur TTL/HOP Limit du multicast. Cet élément doit être configuré lorsque [Transmission type] est réglé sur [Multicast port]. [1]…[254]
Lorsque des images H.264 sont transmises par l’intermédiaire d’Internet, les images transmises peuvent ne pas s’afficher en fonction des réglages de serveur proxy, de pare-feu, etc. Dans ce cas, adressez-vous à votre administrateur réseau. Lorsque des images multicast doivent s’afficher en utilisant un ordinateur sur lequel plusieurs cartes LAN sont installées, désactivez les cartes LAN qui ne doivent pas être utilisées pour la réception. |
