- Description des pièces
- Côté gauche

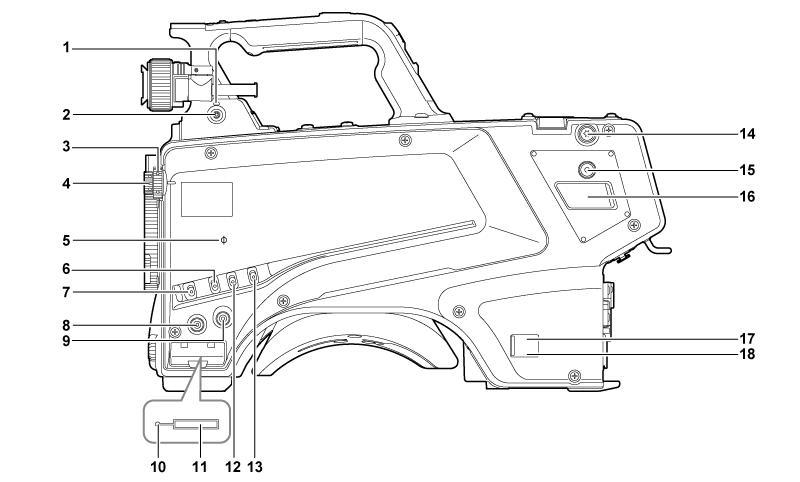

Côté gauche
Voyant <LOCAL>
Quand ce voyant est allumé, le filtre <ND> et le filtre <CC> peuvent être réglés manuellement.
Commutateur <FILTER LOCAL>
Ce commutateur permet de définir si le filtre <ND> et le filtre <CC> doivent être réglés manuellement ou à distance.
Molette de filtre <CC>
Cette molette sélectionne le filtre selon la température de couleur du sujet.
<A><3200K> : règle la température de couleur sur 3200 K.
<B><4300K> : règle la température de couleur sur 4300 K.
<C><6300K> : règle la température de couleur sur 6300 K.
<D><CROSS> : règle le filtre croisé.
<E><DF0> : règle le filtre de diffusion.
Molette de filtre <ND>
Cette molette sélectionne le filtre selon la luminosité du sujet.
<1><CAP> : stoppe l’entrée de lumière dans le capteur MOS.
<2><CLEAR> : n’utilise pas le filtre ND.
<3><1/4ND> : réduit la quantité de lumière entrant dans le capteur MOS à 1/4.
<4><1/16ND> : réduit la quantité de lumière entrant dans le capteur MOS à 1/16.
<5><1/64ND> : réduit la quantité de lumière entrant dans le capteur MOS à 1/64.
Repère <
>Indique le plan focal du capteur MOS.
Employez cette marque comme une référence pour calculer avec exactitude la distance focale du sujet.
Commutateur <GAIN>
Commute le gain pour l’image de caméra. (<L>, <M>, <H>)
Le gain peut être configuré avec CCU.
Ce commutateur ne peut pas être utilisé lorsque CCU ou ROP est connecté à la caméra.
Commutateur <DISP/MODE CHK>
C’est un commutateur à ressort qui peut être utilisé pour vérifier l’état de prise de vue, notamment.
Poussez cet interrupteur vers <OFF> pour masquer tous les affichages hormis l’affichage de l’état d’opération du viseur, l’affichage du cadre comme une zone, un repère et une zone de sécurité.
Poussez cet interrupteur vers <CHK> pour afficher l’état de réglage des fonctions de prise de vue dans le viseur ainsi que la liste des fonctions assignées aux touches <USER 1>/<USER 2>/<USER 3>/<USER 4>, etc. Pousser une nouvelle fois l’interrupteur vers <CHK> tandis que l’information s’affiche permet de passer à l’écran d’informations suivant. L’affichage des informations de vérification de mode disparaît après environ trois secondes.
Touche <MENU>
Appuyez sur cette touche pour afficher l’écran [MAIN MENU] de la caméra.
Appuyez sur la touche encore une fois pour rétablir l’image originale.
Touche <USER 2>
Une fonction sélectionnée par l’utilisateur peut être assignée à cette touche. Appuyez sur la touche pour exécuter la fonction attribuée.
Voyant occupé (indication d’état actif)
Indique l’état actif de la carte mémoire SD et s’allume lorsque la carte est en activité.
Emplacement de carte mémoire SD
Il s’agit du logement d’insertion de la carte mémoire SD (en option).
Une carte mémoire SD est utilisée pour sauvegarder/charger les menus de réglage de la caméra, charger des fichiers CAC, mettre à jour le logiciel, etc.
Pour plus de détails, reportez-vous à la section « Données ».
Commutateur <OUTPUT>
Commute la sortie vidéo (<CAM>, <BARS>, <TEST>).
Ce commutateur ne peut pas être utilisé lorsque CCU ou ROP est connecté à la caméra.
Commutateur <WHITE BAL>
Sélectionne la mémoire de balance des blancs. Des données peuvent être enregistrées dans <A> ou <B>.
<PRST> : la balance des blancs configurée sous [MAIN MENU] → [PAINT] → [COLOR TEMP SETTING] est réglée.
Ce commutateur ne peut pas être utilisé lorsque CCU ou ROP est connecté à la caméra.
Crochets de fixation de bandoulière
Utilisés pour fixer la bandoulière.
Touche <USER 4>
Une fonction sélectionnée par l’utilisateur peut être assignée à cette touche. Appuyez sur la touche pour exécuter la fonction attribuée.
Borne <DC OUT 12V 2.5A>
Cette borne est une borne de sortie de 12 V CC. Elle fournit une intensité maximale de 2,5 A.
Si le courant dépasse la valeur nominale, le courant sera coupé par intermittence.
Voyant d’alimentation
Il s’allume en vert quand la caméra est alimentée.
ALLUMÉ (vert) : l’alimentation de la caméra est allumée
ALLUMÉ (rouge) : l’alimentation de la caméra est éteinte tandis que la caméra est connectée à la CCU qui est allumée
ÉTEINT : l’alimentation de la caméra est éteinte et la CCU n’est pas connectée, ou bien, la caméra est connectée à la CCU qui est éteinte
Commutateur <POWER>
Sélectionne l’entrée d’alimentation de la caméra, ou arrête l’alimentation.
<CCU> : lorsque la caméra est connectée à la CCU, ce commutateur allume l’alimentation avec l’alimentation fournie et provenant de la CCU.
<EXT> : quand une alimentation externe est connectée à la caméra, ce commutateur allume l’alimentation avec l’alimentation fournie à partir de l’alimentation externe.
Position centrale : arrête l’alimentation.
