Détails des signaux de connecteur

1

OPT-TX(Mark Band=IN)

2

OPT-RX(Mark Band=OUT)

3

AC240 V(C)

4

AC240 V(H)

5

STBY-SIG

6

STBY-CONT

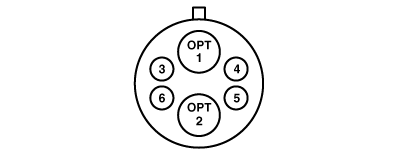

TAJIMI ELECTRONICS

1

OPT-TX(Mark Band=IN)

2

OPT-RX(Mark Band=OUT)

3

STBY-SIG

4

STBY-CONT

5

AC240 V(C)

6

AC240 V(H)

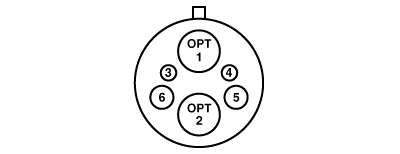

LEMO

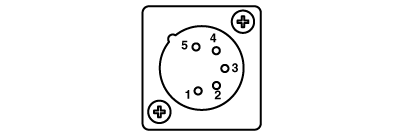

1

TALK GND

2

TALK

3

RECEIVE GND

4

RECEIVE CH1

5

RECEIVE CH2

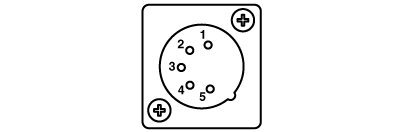

HA16PRH-5S (Hirose Electric Co.)

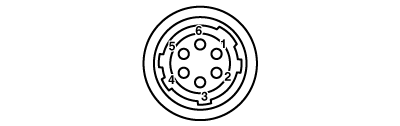

1

INTERCOM1 MIC ON

2

INTERCOM2 MIC ON

3

GND

4

RET CONT3

5

RET CONT1

6

RET CONT2

HR10A-7R-6SB(73) (Hirose Electric Co.)

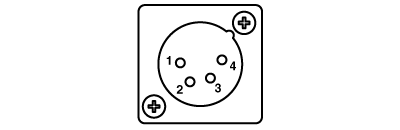

1

UNREG GND

2

Inutilisé

3

Inutilisé

4

+12 V

HA16RA-4P(77) (Hirose Electric Co.)

1

CRANE DATA(H)

2

CRANE DATA(C)

3

CRANE CONT(H)

4

CRANE CONT(C)

5

GND

6

CRANE INTERCOM RECEIVE

7

CRANE INTERCOM RECEIVE GND

8

CRANE INTERCOM TALK

9

CRANE INTERCOM TALK GND

10

CRANE PGM1 LEVEL

11

CRANE PGM2 LEVEL

12

Inutilisé

13

Inutilisé

14

G TALLY VF

15

R TALLY VF

16

T TALLY VF

17

CRANE ACT

18

UNREG +12 V

19

Inutilisé

20

UNREG GND

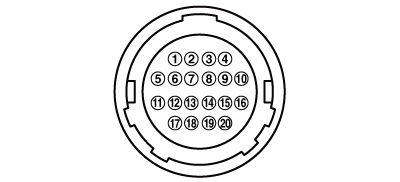

HR10A-13R-20SC (Hirose Electric Co.)

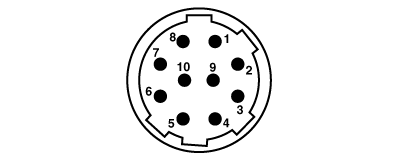

1

CAM DATA (H)

2

CAM DATA (C)

3

CAM CONT(H)

4

CAM CONT(C)

5

Inutilisé

6

Inutilisé

7

Inutilisé

8

Inutilisé

9

UNREG +12 V

10

UNREG GND

HR10A-10R-10SC (Hirose Electric Co.)

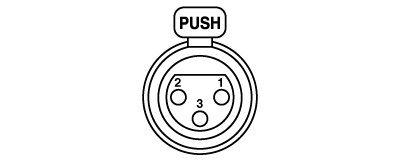

1

GND

2

AUDIO IN (H)

3

AUDIO IN (C)

HA16PRM-3SG (Hirose Electric Co.)

1

GND

2

AUDIO IN (H)

3

AUDIO IN (C)

HA16PRM-3SG (Hirose Electric Co.)

1

GND

2

R TALLY (collecteur ouvert)

3

G TALLY (collecteur ouvert)

4

UNREG +12 V (maximum 1,0 A)

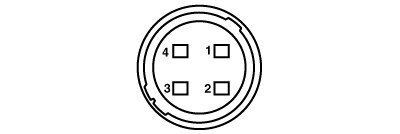

HR10A-7R-4SC (Hirose Electric Co.)

—

1

GND

2

AUDIO OUT1

3

AUDIO OUT2

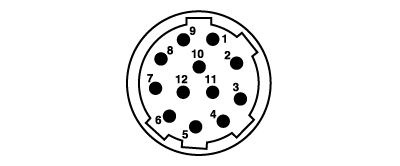

1

CMD OUT0(H)

2

CMD OUT0(C)

3

CMD IN0(H)

4

CMD IN0(C)

5

CMD OUT1(H)

6

CMD OUT1(C)

7

CMD IN1(H)

8

CMD IN1(C)

9

Inutilisé

10

GND

11

Inutilisé

12

Inutilisé

HR10A-10R-12SC (Hirose Electric Co.)

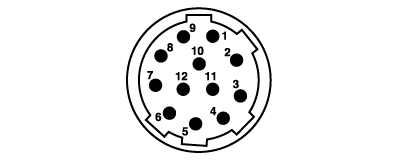

1

RET-SW

2

REC

3

GND

4

IRIS-AUTO

5

IRIS-CONT

6

UNREG +12 V

7

IRIS-POSI

8

IRIS-G-MAX

9

EXT-POSI

10

ZOOM-POSI

11

FOCUS POSI/LENS RXD

12

IRIS AUTO/LENS TXD

HR10A-10R-12SC (Hirose Electric Co.)

1

UNREG - 12 V

2

UNREG - 12 V

3

+9 V

4

VF-P_B-OUT-GND

5

VF-P_R-OUT-GND

6

VF-Y-OUT

7

VF-Y-OUT-GND

8

VF-CLK

9

VF-WR

10

VF-DATA

11

UNREG-GND

12

ZEBRA-SW

13

PEAKING

14

TA BOX ACT

15

VF-P_B-OUT

16

VF-P_R-OUT

17

VF-SW3

18

FRONT-VR

19

TA TALLY

20

GND

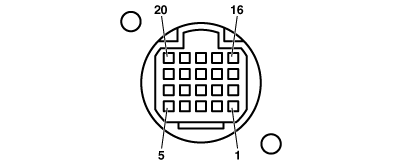

HR12-14RF-20SDL (Hirose Electric Co.)

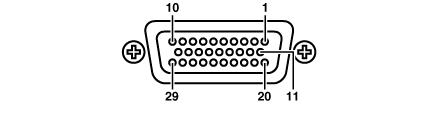

1

VF-Y-OUT

2

VF-P_B-OUT

3

VF-P_R-OUT

4

CAM DETECT

5

I2C DATA

6

R TALLY

7

T TALLY

8

UNREG +12 V

9

UNREG +12 V

10

UNREG +12 V

11

VF-Y-OUT-GND

12

VF-P_B-OUT-GND

13

VF-P_R-OUT-GND

14

AGND

15

DGND

16

Inutilisé

17

UNREG GND

18

Inutilisé

19

FGND

20

LCD ACT (inutilisé)

21

Inutilisé

22

Inutilisé

23

PEAKING CONT (inutilisé)

24

I2C CLK

25

G TALLY

26

VF P REQ

27

RESERVED

28

RESERVED

29

RESERVED

D02F-29SF-N-F0 (Japan Aviation Electronics Industry)

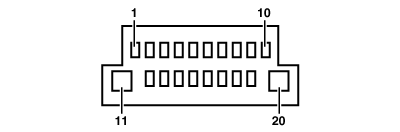

1

Inutilisé

2

VF-P_B-OUT-GND

3

VF-P_B-OUT

4

VF-P_R-OUT-GND

5

VF-P_R-OUT

6

VF-Y-OUT

7

VF-Y-OUT-GND

8

CAM DATA

9

CAM CONT

10

Inutilisé

11

AC(H)

12

Inutilisé

13

IRIS POS

14

GND

15

IRIS CNT

16

FOCUS POS/L2C DATA

17

C2L DATA

18

BU ACT

19

Inutilisé

20

AC(C)

QR/P8-20S-C (Hirose Electric Co.)

1

UNREG +12 V

2

UNREG GND

VJS4444 (Panasonic)
