Menus à l’écran du viseur

Les réglages de la Caméra Studio 4K et des messages indiquant l’état de fonctionnement apparaissent sur l’écran du viseur.

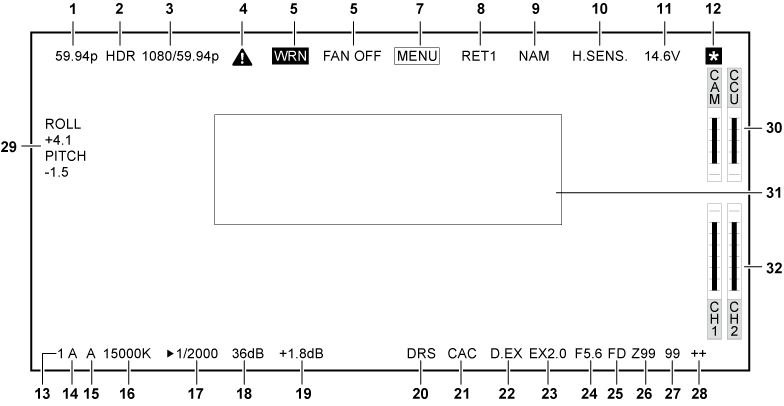

Tous les éléments qui peuvent s’afficher sont placés comme suit.

other_VF_description

  1. Mode affichage de la caméra

    Indique le mode d’image de la caméra.

    • [59.94p]

    • [50p]

    • [29.97p]

    • [25p]

    • [23.98p]

    • [240p]

    • [200p]

    • [180p]

    • [150p]

    • [120p]

    • [100p]

  2. Affichage du mode HDR

    S’affiche lorsque le format est HDR.

  3. Mode affichage du système

    Indique la fréquence du système.

    • [2160/59.94p]

    • [2160/50p]

    • [2160/29.97p]

    • [2160/25p]

    • [2160/23.98p]

    • [1080/59.94p]

    • [1080/50p]

    • [1080/29.97p]

    • [1080/25p]

    • [1080/23.98p]

  4. Affichage d’avertissement (préchauffage)

    Affiché lorsque l’appareil est en cours de préchauffage lors du démarrage, en raison d’une basse température à l’intérieur de l’appareil.

  5. Affichage d’avertissement (appareil)

    Affiché lors d’une anomalie avec l’état de l’appareil.

    • Le ventilateur s’arrête anormalement.

    • La température interne devient élevée.

    • L’approvisionnement de la sortie CC augmente. (Total combiné de chaque sortie)

    • Il y a un problème avec le niveau de réception de la lumière.

    L’affichage ne peut pas être masqué.

  6. Affichage d’avertissement (ventilateur arrêté)

    Affiché lorsque le ventilateur est arrêté.

  7. Affichage d’avertissement (affichage du menu)

    Affiche le menu caméra dans la CCU. Le menu ne peut pas être commandé à partir de la caméra.

  8. Affichage de retour d’ID

    Affiche l’ID de retour du nombre de sortie de retour actuel.

    L’ID (chaîne de caractères) défini sous [MAIN MENU] → [RETURN SETTING] → [RETURN1 ID] dans [RETURN4 ID] s’affiche.

    Les ID de retour suivants (chaînes de caractères) sont réglés dans les réglages d’usine.

    • [RET1] (lorsque [RETURN1] est produit)

    • [RET2] (lorsque [RETURN2] est produit)

    • [RET3] (lorsque [RETURN3] est produit)

    • [RET4] (lorsque [RETURN4] est produit)

  9. Affichage du signal de sortie du moniteur

    Indique le type de signal qui est produit à l’écran du moniteur.

    Configure les réglages de signal de [MAIN MENU] → [IN/OUT SELECT] → [VF OUT].

    • [R]

    • [G]

    • [B]

    • [Y/C]

    • [NAM]

  10. Affichage du mode de haute sensibilité

    Affiché lorsque [MAIN MENU] → [SYSTEM MODE] → [SHOOTING MODE] → [HIGH SENS] est réglé.

  11. Affichage de tension

    Indique la tension provenant de l’alimentation secteur.

  12. Affichage loupe de l’assistance de mise au point

    La fonction d’affichage loupe de l’assistance de mise au point s’affiche tant qu’elle est active.

  13. ND affichage du filtre

    Indique la valeur de filtre ND sélectionnée.

    • [1]

    • [2]

    • [3]

    • [4]

    • [5]

  14. CC affichage du filtre

    Indique la valeur de filtre CC sélectionnée.

    • [A]

    • [B]

    • [C]

    • [D]

    • [E]

  15. <WHITE BAL> écran de position de l’interrupteur

    Indique la position de l’interrupteur sélectionné.

    • [A] :lorsque le commutateur <WHITE BAL> est réglé sur <A>

    • [B] :lorsque le commutateur <WHITE BAL> est réglé sur <B>

    • [P] :lorsque le commutateur <WHITE BAL> est réglé sur <PRST>

  16. Affichage de la température de couleur

    Indique la température de couleur qui est réglée sur la caméra.

    Ceci peut être la valeur enregistrée dans la mémoire lorsque la balance des blancs automatique est exécutée ou la valeur configurée dans le menu.

  17. Affichage de la vitesse de l’obturateur

    Indique la vitesse d’obturation selon chaque réglage.

    Lorsque [MAIN MENU] → [SWITCH MODE] → [SHUTTER SPEED] → [SHUTTER SW] → [ON] est réglé, et également lorsque [MAIN MENU] → [SWITCH MODE] → [SHUTTER SPEED] → [SHUTTER MODE] → [SHUTTER] est réglé

    • [1/48] (en mode [23.98p] uniquement)

    • [1/50] (en mode [25p] uniquement)

    • [1/60] (en mode [50i]/[50p]/[29.97p]/[25p]/[23.98p] uniquement)

    • [1/100] (non disponible en mode HS)

    • [1/120] (en mode [59.94i]/[59.94p]/[29.97p]/[23.98p] uniquement)

    • [1/125] (non disponible en mode [240p]/[200p]/[180p]/[150p])

    • [1/250]

    • [1/500]

    • [1/1000]

    • [1/1500]

    • [1/2000]

    Lorsque [MAIN MENU] → [SWITCH MODE] → [SHUTTER SPEED] → [SHUTTER SW] → [ON] est réglé, et également lorsque [MAIN MENU] → [SWITCH MODE] → [SHUTTER SPEED] → [SHUTTER MODE] → [SYNCHRO] est réglé

    • [61.7Hz] à [6130Hz] (en mode [59.94i]/[59.94p] uniquement)

    • [51.5Hz] à [6250Hz] (en mode [50i]/[50p] uniquement)

    • [30.9Hz] à [2600Hz] (en mode [29.97p] uniquement)

    • [25.7Hz] à [3130Hz] (en mode [25p] uniquement)

    • [24.7Hz] à [2880Hz] (en mode [23.98p] uniquement)

    • [241Hz] à [6130Hz] (en mode [240p] uniquement)

    • [201Hz] à [6250Hz] (en mode [200p] uniquement)

    • [181Hz] à [6130Hz] (en mode [180p] uniquement)

    • [151Hz] à [6250Hz] (en mode [150p] uniquement)

    • [121Hz] à [6130Hz] (en mode [120p] uniquement)

    • [101Hz] à [6250Hz] (en mode [100p] uniquement)

    Lorsque [MAIN MENU] → [SWITCH MODE] → [SHUTTER SPEED] → [SHUTTER SW] → [OFF] est réglé.

    • [SH.OFF]

  18. Affichage du gain principal

    Indique la valeur réglée dans [MAIN MENU] → [SWITCH MODE] → [GAIN SETTING] → [LOW GAIN]/[MID GAIN]/[HIGH GAIN].

    • [−6dB] à [36dB]

  19. Affichage du gain offset

    Indique la valeur réglée dans [MAIN MENU] → [SWITCH MODE] → [GAIN SETTING] → [OFFSET LOW GAIN]/[OFFSET MID GAIN]/[OFFSET HIGH GAIN].

    • [−2.9dB] à [+2.9dB]

  20. Fonction d’étirement à plage dynamique

    S’affiche lorsque la fonction d’étirement à plage dynamique est activée.

  21. Affichage de compensation d’aberration chromatique

    S’affiche lorsque la fonction de compensation d’aberration chromatique est activée.

  22. Affichage du multiplicateur numérique

    S’affiche lorsque le multiplicateur numérique est utilisé.

  23. Affichage du multiplicateur de focale

    S’affiche lorsque le multiplicateur de focale est en cours d’utilisation.

  24. Affichage du diaphragme

    Indique la valeur de réglage de diaphragme (valeur F) ou [OPEN]/[CLOSE]. La valeur F est une valeur approximative.

    [NC] s’affiche lorsque le câble d’objectif n’est pas connecté.

  25. Affichage de la baisse du nombre F

    S’affiche lorsque la baisse du nombre F se produit.

  26. Affichage de la position du zoom

    Indique la position de zoom.

    • [Z00] à [Z99]

  27. Position de la mise au point

    Indique la position de mise au point.

    • [00] à [99]

  28. Affichage des informations de mise au point

    Affiche les informations concernant la mise au point.

  29. Affichage de la jauge de niveau

    Affiche l’inclinaison de la caméra dans le sens horizontal ou le sens vertical.

  30. Affichage du niveau optique

    Indique le niveau des signaux optiques que la caméra recevra.

  31. Avertissement de la caméra et de la zone d’affichage des informations

    Affiche un message indiquant l’occurrence d’une erreur, les réglages de caméra, le progrès accompli dans les réglages, ou les résultats du réglage pendant environ trois secondes.

  32. Canal d’entrée audio et indicateur de niveau

    Indique le niveau de son de la borne <MIC 1> (entrée audio 1) et de la borne <MIC 2> (entrée audio 2).
