Mise en place du viseur arrière

Le viseur LCD AK-HVF100G (en option) peut être utilisé avec cette caméra.

Pour plus de détails sur la manipulation du viseur LCD, veuillez consulter le mode d’emploi du viseur.

co_body_connect_rear_VF

Arrêtez l’alimentation de la caméra et du viseur LCD.

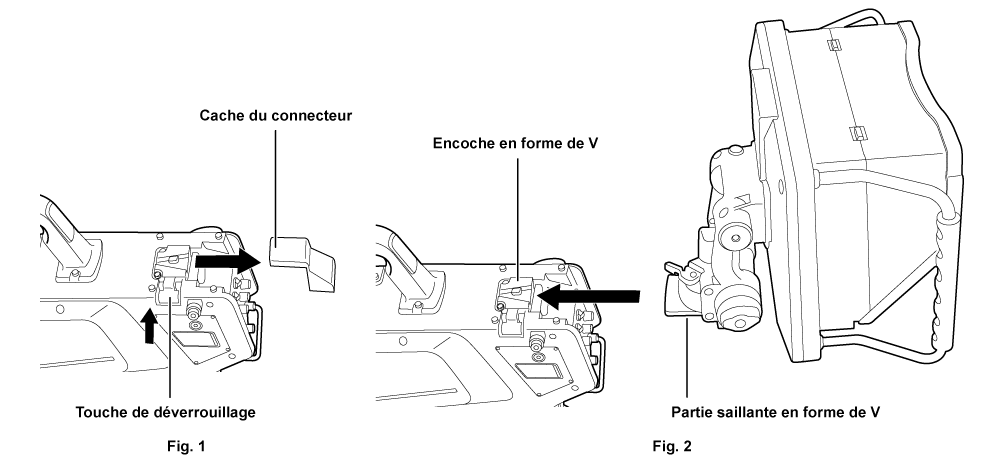

Appuyez sur la touche de déverrouillage et retirez le cache du connecteur. (Fig. 1)

Alignez la saillie en forme de V située sur le viseur LCD avec l’encoche de forme correspondante sur la caméra, puis faites glisser jusqu’à ce que le verrouillage soit mis en place. (Fig. 2)

Retrait du viseur arrière

Arrêtez l’alimentation de la caméra et du viseur LCD.

Tout en appuyant sur la touche de déverrouillage, retirez le viseur LCD en le faisant glisser.
