Per un modulo senza fili diverso dall’AJ-WM30/AJ-WM50
Collegare il modulo senza fili diverso dall’AJ-WM30/AJ-WM50 (opzionale) alla videocamera. Il cinturino può essere eliminato.
Disattivare l’alimentazione della videocamera prima di collegare o scollegare il modulo senza fili.

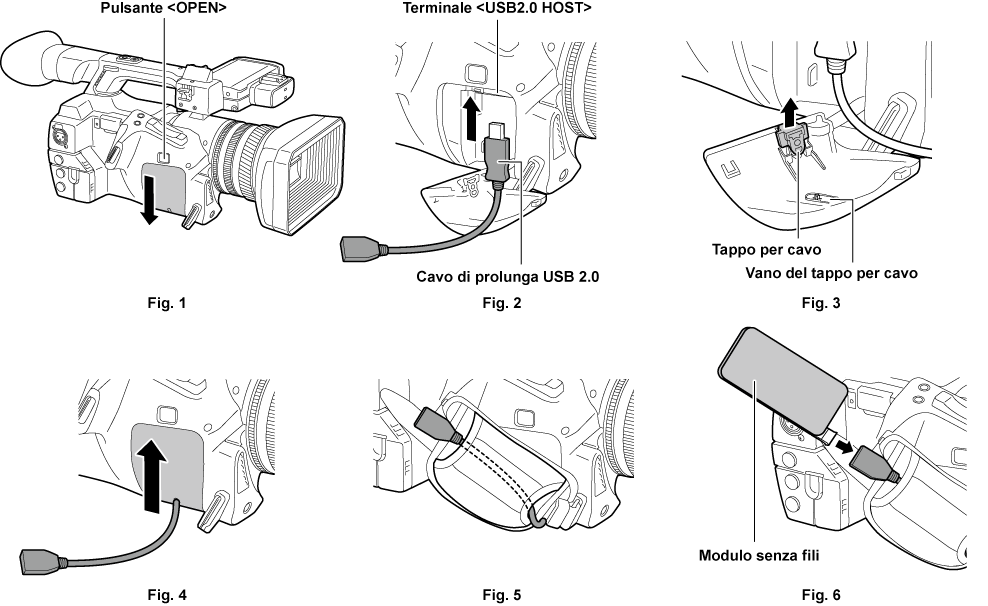

Premere il pulsante <OPEN> e rimuovere il coperchio facendolo scorrere nella direzione della freccia. (Fig. 1)
Collegare il cavo di prolunga USB 2.0 (opzionale: tipo A maschio/femmina, 0,2 m) al terminale <USB2.0 HOST>. (Fig. 2)
Rimuovere il tappo per cavo all’interno della copertura rimossa (Fig. 3), far passare lì il cavo di prolunga USB 2.0, quindi far scorrere la copertura per richiuderla. (Fig. 4)
Il tappo per cavo rimosso può essere conservato nello specifico vano all’interno della copertura stessa.
Far passare il cavo di prolunga USB 2.0 attraverso il cinturino. (Fig. 5)
Collegare il modulo senza fili. (Fig. 6)
Il modulo senza fili può essere conservato nel cinturino.
