前部面板1

illust_front_panel_1.svg

1

[POWER] 开关

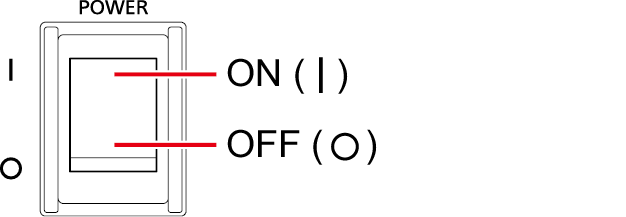

此开关为本装置的电源开关。

请将其移至ON位置以打开电源。


2

[POWER] 指示灯

[POWER]开关被设为ON且向本装置供电时，此指示灯亮起。

3

[CAMERA POWER] 按钮

按下[CAMERA POWER]按钮时，本装置开始向摄像机供电。

按钮亮起时的颜色取决于摄像机的状态。

状态显示

当[CABLE CONNECTION]菜单项设为[HYBRID]时

亮起（绿色）

当摄像机的电源打开，且摄像机和CCU之间可以通信时

亮起（红色）

在电源待机期间摄像机端的摄像机关闭时

闪烁（红色）

在电源待机期间通过本装置或ROP将摄像机打开时

Off

未向摄像机供电时（例如，[CABLE OPEN]状态）

当[CABLE CONNECTION]菜单项设为[FIBER]时

亮起（绿色）

摄像机和CCU之间可以通信时

Off

摄像机和CCU之间不可以通信时

4

[TALLY] 指示灯

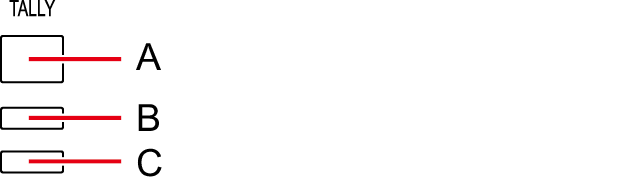

输入标记信号(R、G、YL)时，此指示灯保持亮起。


A.R标记指示灯

B.G标记指示灯

C.YL标记指示灯

5

[INTERCOM] 接口

此接口用于连接内部通讯。

此接口可启用与摄像机内部通讯线路的呼叫。

当摄像机电源关闭时，也可以进行与摄像机的呼叫。

6

[CAMERA No.] 显示

表示分配给本装置的摄像机编号。

7

[OPTICAL LEVEL] 指示灯

表示光纤传输的接收强度。

  • [CAM]指示灯

表示摄像机端的接收强度。

  • [CCU]指示灯

表示CCU端的接收强度。
