状态显示

在IRIS显示画面中，按下ROP的[CHARA]按钮可以显示“状态显示画面”。

但是，当“IRIS LEVEL”设置为“OFF”时，如果图像监视器上没有显示信息，则按下ROP的[CHARA]按钮时会首先出现此画面。

出现“状态显示画面”时，再次按下ROP的[CHARA]按钮可以显示状态画面。

重复按下[CHARA]按钮可以按照顺序1/7 → 2/7 → 3/7 → 4/7 → 5/7 → 6/7 → 7/7 → 1/7 …切换状态画面显示。

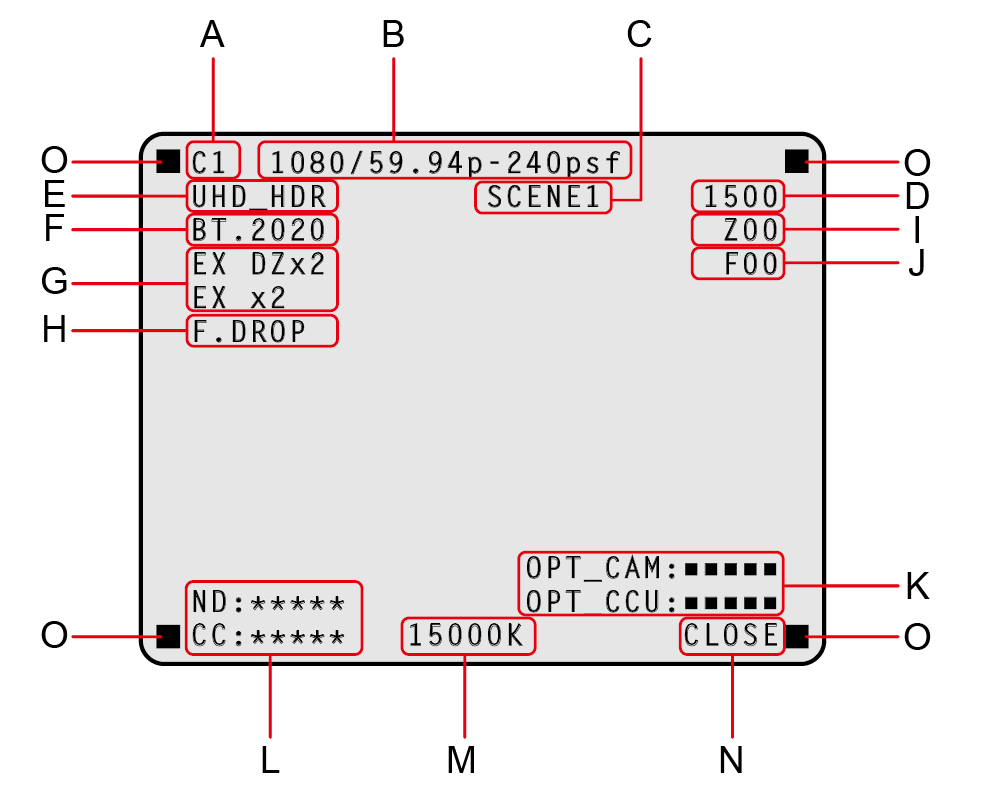

状态显示画面

A.摄像机编号

B.系统格式

C.场景文件编号

当SCENE FILE设置为OFF时不显示。

D.快门值

E.CCU格式信息

F.COLORIMETRY（Y/C转换系数）信息

G.扩展镜信息

H.镜头信息

I.变焦位置

J.聚焦位置

K.光信号接收状态（摄像机和CCU）

L.ND/CC滤镜值

连接AK-UC3300 和AK-PLV100 时不显示CC 滤镜值。

M.色温

N.IRIS F值

O.TALLY INFO

设置可通过选择CCU菜单上的[MAINTENANCE]打开的[PM VIEW SETTING]画面上要显示的每个项目。

摄像机格式表示摄像机的信号输出的格式。

在状态显示画面中按下ROP的[CHARA]按钮将会显示“状态画面”。

TALLY INFO (L)

在上行的两个段中显示R标记，在下行的两个段中显示R、G或YL标记。

当所有R、G和YL标记信号均为ON时，上行为红色，下行左侧和右侧段分别为绿色和黄色。

当R和G标记信号为ON时，上行为红色，下行为绿色。

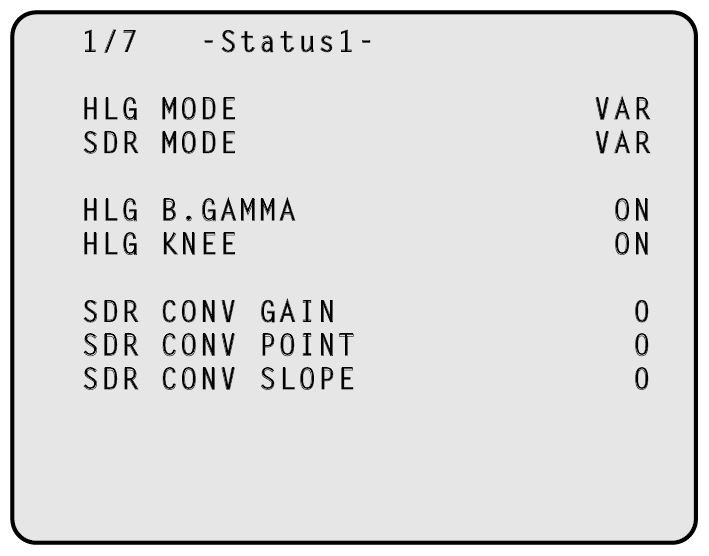

状态显示（页面1/7）

项目	显示范围	备注
HLG MODE	FIX VAR	此处显示HLG模式。
SDR MODE	FIX VAR	此处显示SDR模式。
HLG B.GAMMA	OFF ON	此处显示启用HLG时的黑伽马的状态。
HLG KNEE	OFF ON	此处显示启用HLG时的拐点的状态。
SDR CONV GAIN	–12 –11 –10 –9 –8 –7 –6 –5 0	此处显示当HDR视频转换为SDR视频时的增益值。
SDR CONV POINT	0 to 100	此处显示开始压缩SDR视频的视频电平。
SDR CONV SLOPE	0 to 127	此处显示压缩视频信号的斜率。

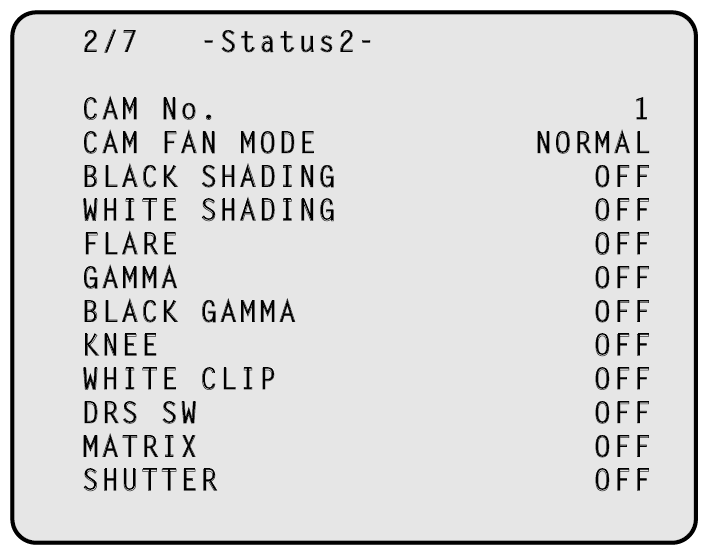

状态显示（页面2/7）

项目	显示范围	备注
CAM No.	1至99	此处显示摄像机编号。
CAM FAN MODE	OFF POWERFUL SILENT NORMAL	表示摄像机风扇的运行模式。
BLACK SHADING	OFF ON	此处显示黑色阴影的状态。
WHITE SHADING	OFF ON	此处显示白斑的状态。
FLARE	OFF ON	此处显示FLARE的状态。
GAMMA	OFF ON	此处显示伽马校正的状态。
BLACK GAMMA	OFF ON	此处显示黑伽马的状态。此功能可更改低亮度区域中视频信号的放大率。
KNEE	OFF ON	此处显示拐点功能的状态。此功能可削弱超出指定电平（拐点）的视频信号部分，将饱和度降至最低。
WHITE CLIP	OFF ON	此处显示白电平削波功能的状态。
DRS SW	OFF ON	此处显示DRS SW的状态。
MATRIX	OFF ON	此处显示矩阵功能的状态。此功能可补偿饱和度及色调。
SHUTTER	摄像机上的设置值	此处显示电子快门的速度。有关设置值，请参阅摄像机的使用说明书。

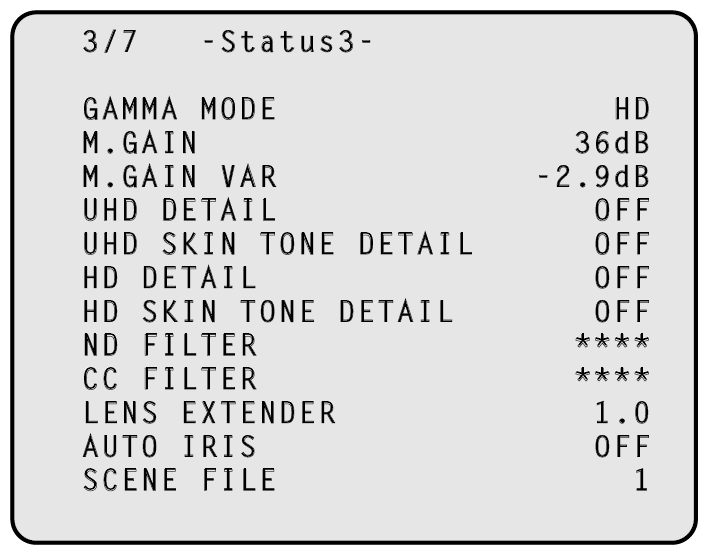

状态显示（页面3/7）

项目	显示范围	备注
GAMMA MODE	HD FILMLIKE1 FILMLIKE2 FILMLIKE3 FILM REC VIDEO REC	此处显示所选伽马类型。
M.GAIN	-6dB to 36dB	此处显示增益增加值。
M.GAIN VAR	-2.9dB to +2.9dB	此处显示增益偏移值。
UHD DETAIL	OFF ON	此处显示UHD DETAIL的状态。
UHD SKIN TONE DETAIL	OFF ON	表示SKIN TONE DETAIL功能的状态。此功能可将运用到肤色的细节分量降至最低。
HD DETAIL	OFF ON	此处显示HD DETAIL的状态。
HD SKIN TONE DETAIL	OFF ON	表示SKIN TONE DETAIL功能的状态。此功能可将运用到肤色的细节分量降至最低。
ND FILTER	****	此处显示ND滤镜的名称。表示与ND滤镜1至5对应的名称（每个滤镜4个字母）。出现CCU画面中配置的名称。连接AK-UC3300和AK-PLV100时，该值将为ND滤镜1到4。
CC FILTER	****	此处显示CC滤镜的名称。表示与CC滤镜A至E对应的名称（每个滤镜5个字母）。出现CCU画面中配置的名称。连接 AK-UC3300 和 AK-PLV100 时不显示此项。
LENS EXTENDER	1.0 2.0	此处显示扩展镜的放大倍率。
AUTO IRIS	OFF ON	此处显示自动IRIS功能的状态。
SCENE FILE	OFF --- 1至8	此处显示所选场景文件。

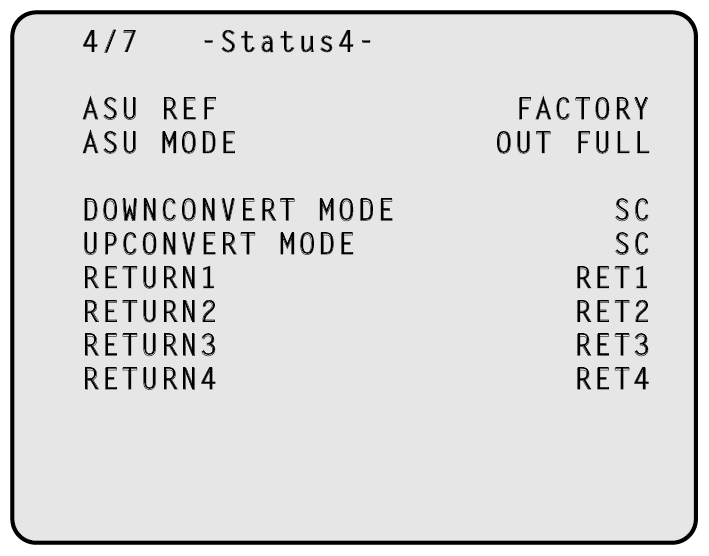

状态显示（页面4/7）

项目	显示范围	备注
ASU REF	FACTORY USER1 USER2 USER3 REF1 REF2 REF3	此处显示自动设置期间使用的基准文件。连接 AK-PLV100 时不显示此项。
ASU MODE	OUT FULL OUT EASY	此处显示自动设置模式。连接 AK-PLV100 时不显示此项。
DOWNCONVERT MODE	SC SQ LB LINK	此处显示下转换模式。显示的缩写表示如下。 SC：SIDECUT SQ：SQUEEZE LB：LETTERBOX LINK：LINK
UPCONVERT MODE	SC SQ LB LINK	此处显示上转换模式。显示的缩写表示如下。 SC：SIDECUT SQ：SQUEEZE LB：LETTERBOX LINK：LINK
RETURN1	RET1 RET2 RET3 RET4 VBS	此处显示SDI回路信号1到4的输入格式配置的状态。
RETURN2
RETURN3
RETURN4

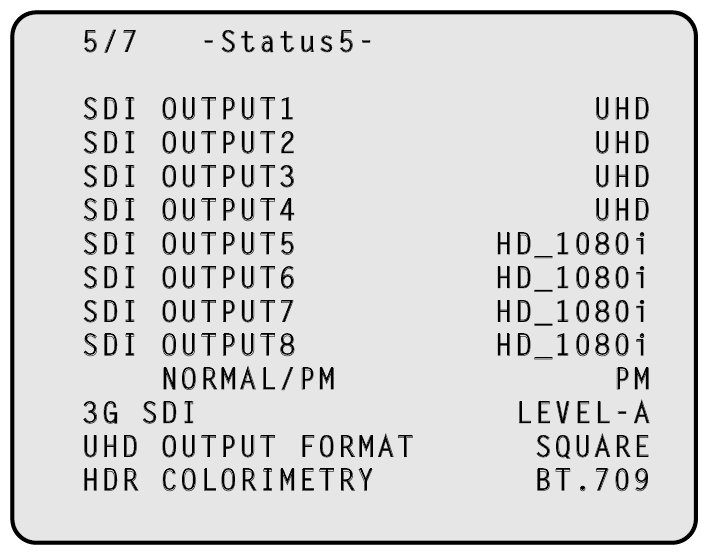

状态显示（页面5/7）

项目	显示范围	备注
SDI OUTPUT1	UHD 3G HD UHD_HDR HD_HDR HD_SDR	此处显示SDI OUT1至SDI OUT4的输出格式。
SDI OUTPUT2
SDI OUTPUT3
SDI OUTPUT4
SDI OUTPUT5	UHD 3G HD_1080i HD_1080p HD_720p UHD_HDR 3G_HDR HD_HDR_1080i HD_HDR_1080p HD_SDR_1080i HD_HDR_720p PsF trueP OVER(3G) PsF_SDR trueP_SDR OVER(3G)_SDR PsF_HDR trueP_HDR OVER(3G)_HDR	此处显示SDI OUT5至SDI OUT7的输出格式。
SDI OUTPUT6
SDI OUTPUT7
SDI OUTPUT8	HD_1080i HD_1080p HD_720p HD_HDR_1080i HD_HDR_1080p HD_SDR_1080i HD_HDR_720p PsF PsF_SDR PsF_HDR	此处显示SDI OUT8的输出格式。
SDI OUTPUT8 NORMAL / PM	PM NORMAL	此处显示要从SDI OUT8输出的信号。
3G SDI	LEVEL-A LEVEL-B	此处显示3G输出期间的输出格式。
UHD OUTPUT FORMAT	INTERLEAVE SQUARE	此处显示从SDI OUT1至SDI OUT4的UHD信号输出的格式（INTERLEAVE或SQUARE）。
HDR COLORIMETRY	BT.709 BT.2020	此处显示Y/C转换系数。

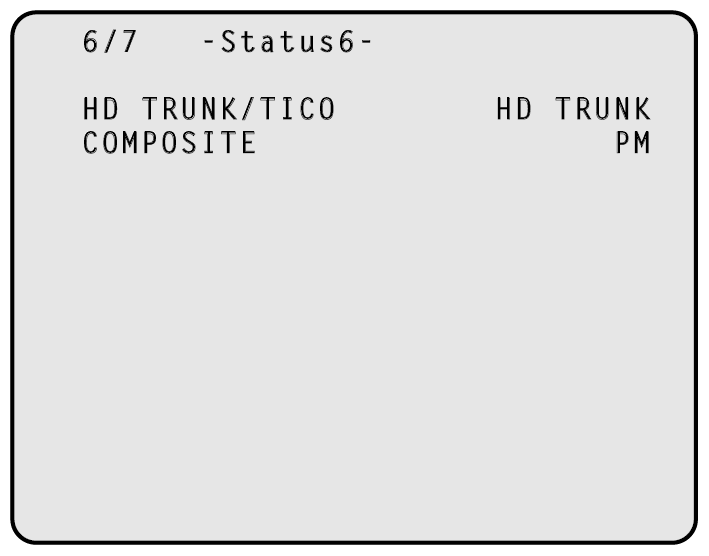

状态显示（页面6/7）

项目	显示范围	备注
HD TRUNK/TICO	HD TRUNK TICO	此处显示要从[HD TRUNK OUT]接口输出的信号。
COMPOSITE	PM NORMAL	此处显示要从[VBS PM OUT]接口输出的信号。

项目

显示范围

备注

HD TRUNK/TICO

HD TRUNK

TICO

此处显示要从[HD TRUNK OUT]接口输出的信号。

COMPOSITE

NORMAL

此处显示要从[VBS PM OUT]接口输出的信号。

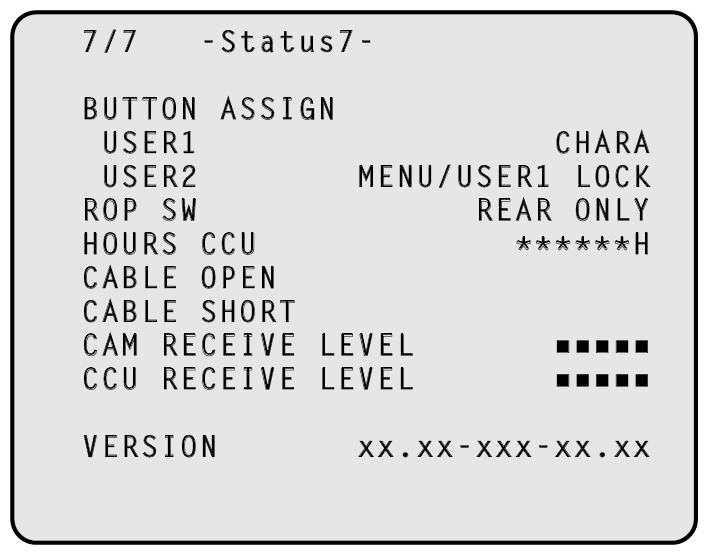

状态显示（页面7/7）

项目	显示范围	备注
BUTTON ASSIGN USER1	NONE CHARA BARS CLEAN	此处显示分配至[USER1]按钮的功能。
BUTTON ASSIGN USER2	NONE CHARA MENU/USER1 LOCK BARS CLEAN	此处显示分配至[USER2]按钮的功能。
ROP SW	FRONT ONLY REAR ONLY SWITCH SELECT	这将显示[ROP]接口的操作状态（前/后）。
HOURS CCU	******H	此处显示累计CCU操作时间。
CABLE OPEN	(熄灭)	光纤电缆没有连接时，此项目闪烁。
CABLE SHORT	(熄灭)	光纤电缆短路时，此项目闪烁。
CAM RECEIVE LEVEL	■■■■■	摄像机接收到的光信号的电平以5级进行显示。
CCU RECEIVE LEVEL	■■■■■	本装置接收到的光信号的电平以5级进行显示。
VERSION	- - -	此处显示本装置的软件版本。
